在CAD繪圖里面有時候會用到箭頭的繪制，對于箭頭呢，我們可以利用直線進行繪制，但是繪制出來的箭頭不規則不好看。下面介紹一下我使用的繪制箭頭的方法。

直線繪制方法

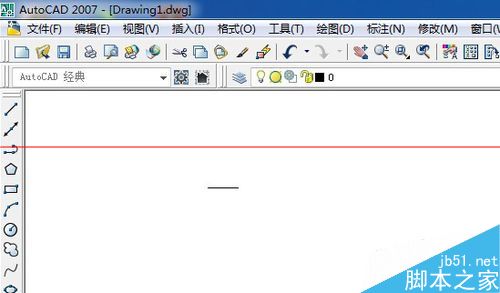

1、打開cad2007軟件，進入界面以后顯示如下圖示。我們選擇直線繪制工具繪制一條合適長度的線段，如下圖。

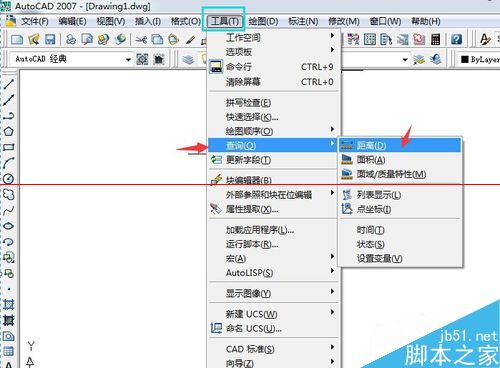

2、然后我們利用工具欄里面的查詢--距離選項，查詢直線的長度，這是為了更好地繪制箭頭的兩翼長度。如下圖

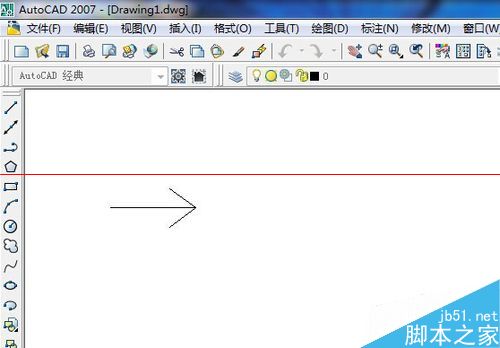

3、查詢出距離以后，我們就可以根據這個長度繪制箭頭的兩翼長度，可以為線段長度的1/3左右，然后角度控制到45°。如下圖。

通過分解得到箭頭

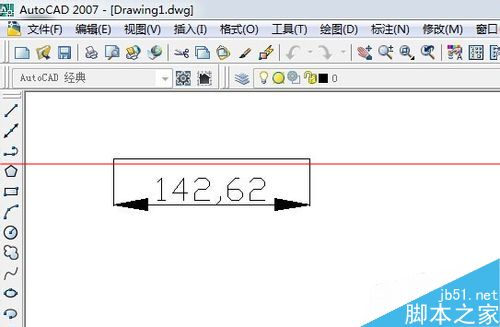

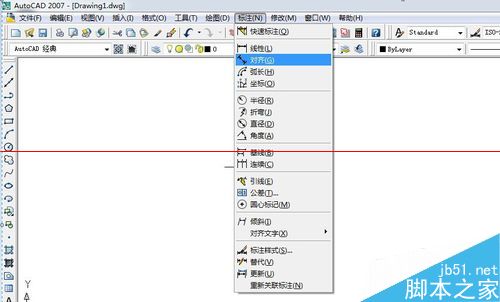

1、在打開的cad軟件中，通過直線工具繪制一個線段，然后通過標注--對齊操作，標注出線段的長度，如下圖。如果得到的標注樣式，字體和箭頭的大小不協調，讀者可以在小編的最后的注意事項看到解決方法。

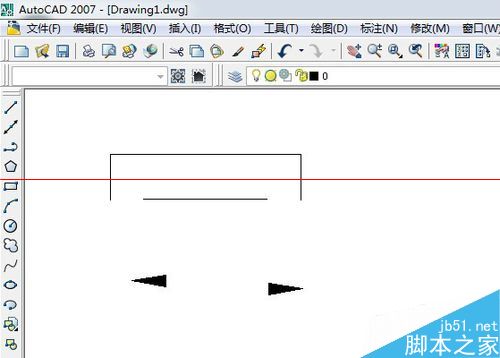

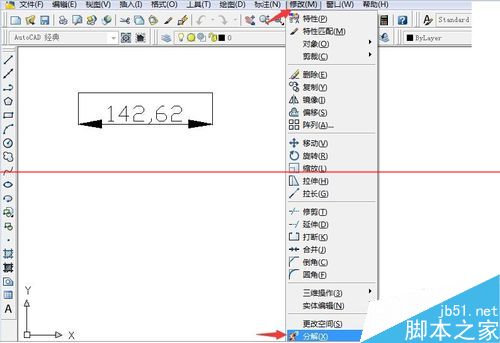

2、繪制好合適的箭頭以后，我們看到箭頭和數字是一體的，所以我們可以利用分解工具得到我們想要的箭頭，如下圖，我們選擇修改--分解，按照命令提示選擇區域，就可以分解箭頭和數字：

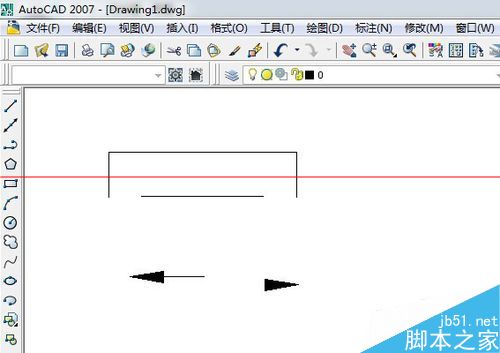

3、分解完成以后我們就可以移動箭頭，如下圖所示：然后我們可以繪制直線得到箭頭標識，如下圖。

圖形繪制方法

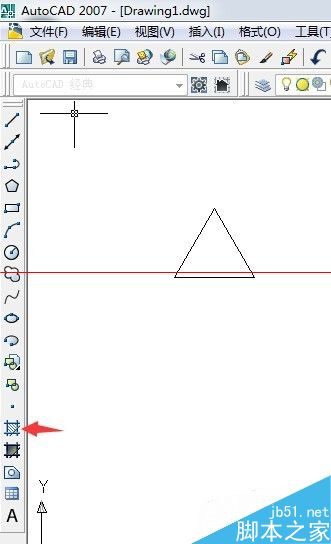

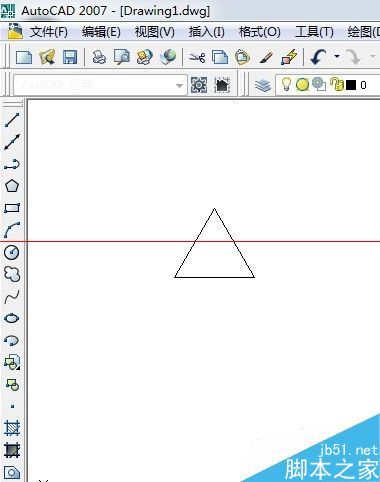

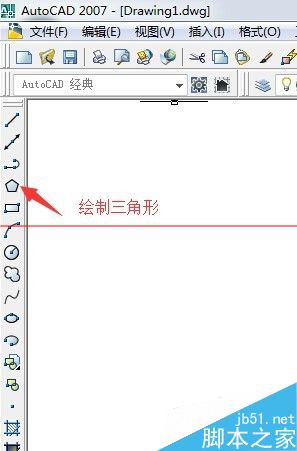

1、首先我們通過多邊形繪制工具繪制等邊三角形或者等腰三角形等，如下圖所示。

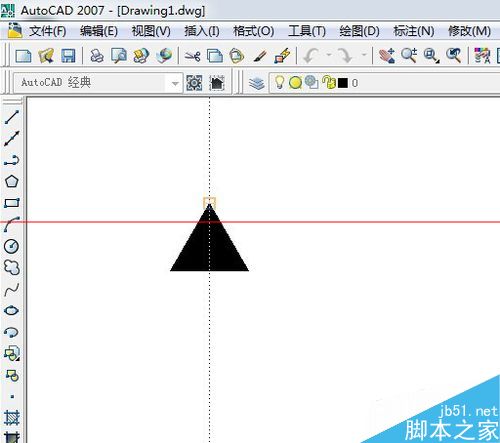

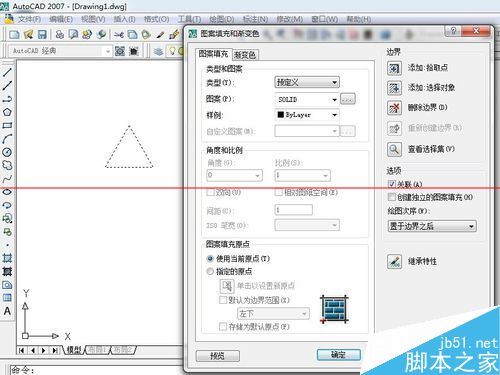

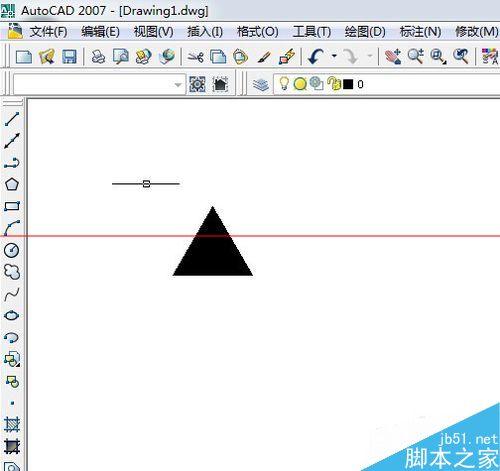

2、然后我們可以通過填充工具經三角形填充成黑色，如下圖操作：

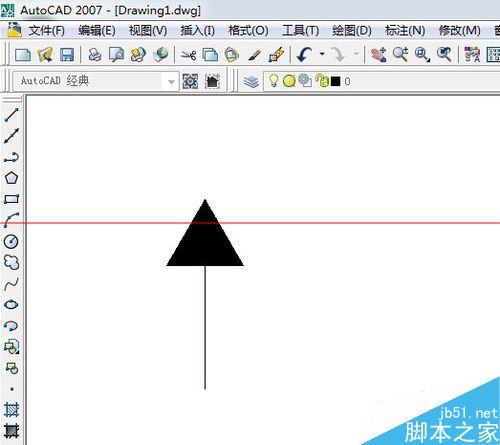

3、最后同樣的方式，通過直線方式繪制箭頭的直線段，如下圖操作。
