從事制造業的工作人員都知道，cad是行家必備基礎繪圖軟件，但是有很多初學者往往不太會用cad繪制不規則立體圖，下面讓我以來為大家講解一下其中最常用的一種：布爾運算差集

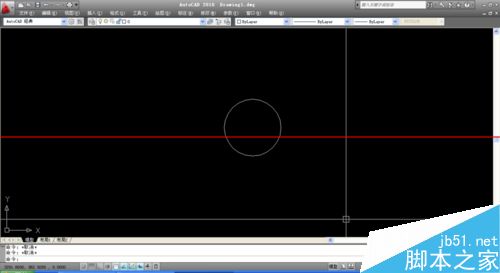

1、打開cad軟件，此處以繪制最簡單的杯子為例，剛打開cad的時候，一般都是在俯視圖中，如果不確定是否在俯視圖中，此處可按快捷鍵-V，空格，再按T鍵，現在就會是俯視圖了

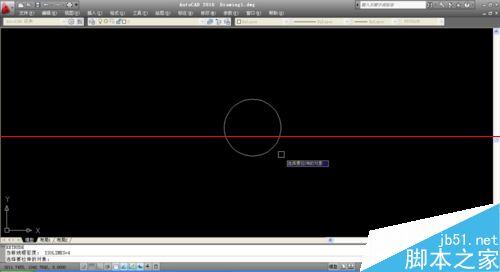

2、按C鍵，輸入杯子外圓半徑（假設R=35mm），按空格鍵，再輸入ext，空格，會顯示“選擇要拉伸的對象”，點擊剛剛繪制的圓，然后空格，再輸入杯子的高度100（單位默認mm）

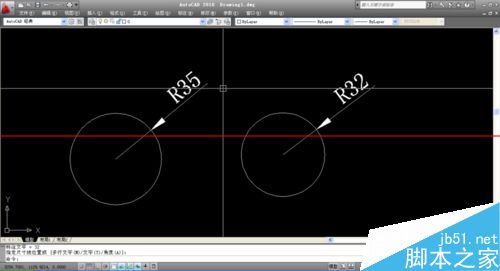

3、再在剛才繪制的圖形旁邊繪制一個半徑小一點的圓（假設R=32mm），如上面所說步驟繪制一個高度為95mm的圓柱

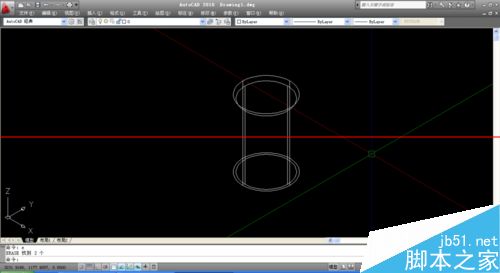

4、將視圖切換至東南等軸測視圖（按-V，空格，再按se，空格就行），按M鍵，選中要移動的那個圓柱（此處選中R=32，高度為95mm的圓柱），使兩圓柱的底部圓心重合，

5、選中R=32的圓柱，按上面的步驟將其沿Z軸正方向移動5mm（100-95=5）

6、輸入su，空格，選中R=35的圓柱，空格，再選中R=32的圓柱，空格，ok了，簡單的杯子模型就畫好了

7、此處為了檢驗所畫圖形是否成功，可輸入vs，空格，c,空格，此時你的cad模型窗口進入了概念圖，可查看你剛才所畫的圖形在立體空間中的外觀，檢驗完全是所想要的之后，按Ctrl+S組合鍵保存

注意：在把物體沿Z軸移動的時候，最好打開正交模式（快捷鍵F8），因為這樣更方便找到Z軸方向，在窗口左下角可查看是否打開
