用CAD設置模版可以快速解決，大家在工作中，每次打開CAD都要重新設置一次常用的參數，那么用模版就可以為大家節約時間，提高工作效率。下面小編就給大家設置一種建筑長使用的模版圖樣，可以打開CAD就可以直接使用，并不用每次都設置，要常用的參數。

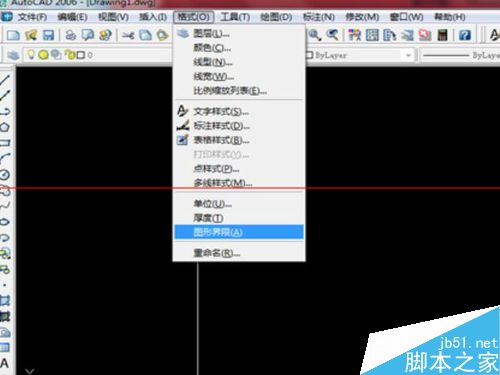

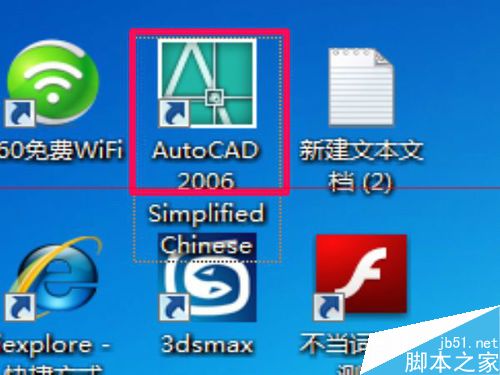

1、首先我們打開CAD，在打開的界面中我們先設置圖形界限，選擇“格式" 在里面點擊“圖形界限”，如圖所示。

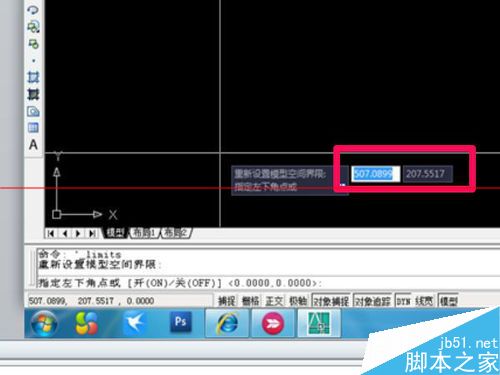

2、點擊之后再圖中位置設定界限值先輸入，“0 ，0  ”，“100000,100000”。在按空格，如圖所示。

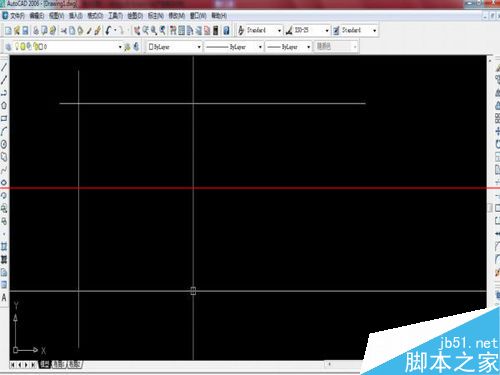

3、設置好后按A空格Z空格，然后按L，在界面中繪制2條交叉直線，如圖所示。

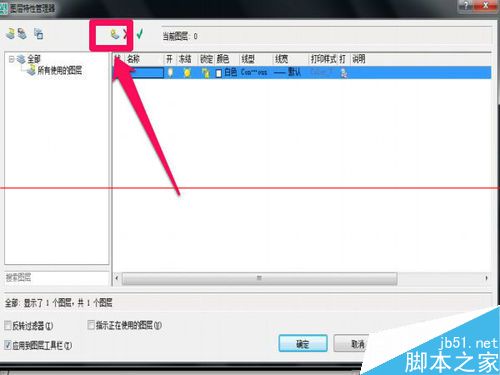

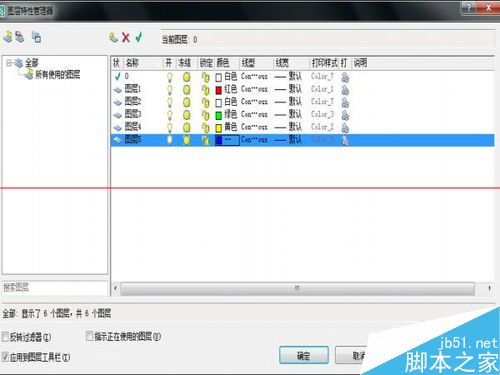

4、設置圖層，按LA，在彈出的對話框中點擊新建圖層，如圖所示。

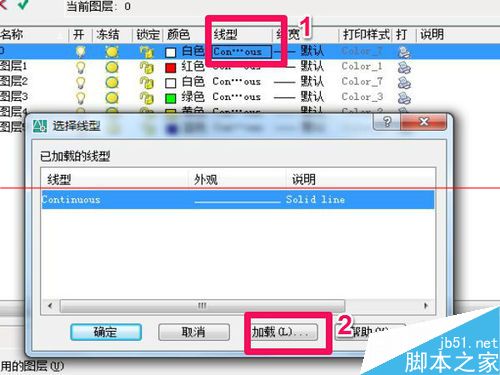

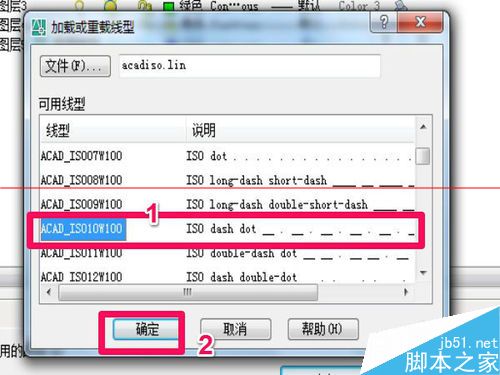

5、分層建立好后，就設置線型，如圖上順序點擊即可，如圖所示。

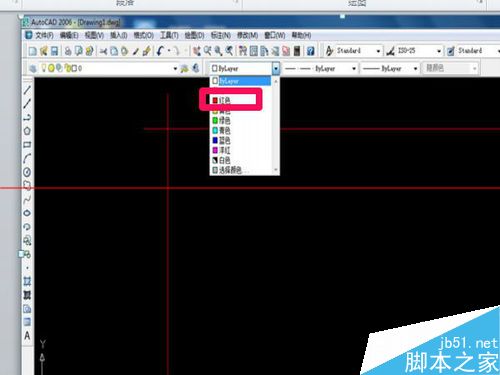

6、設置好后，把2個白色直線換到紅色圖層之中，如圖所示。

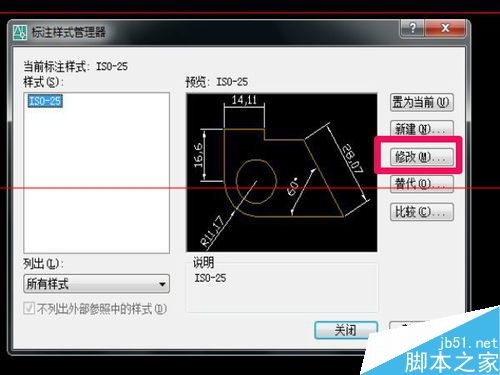

7、設置標注樣式管理器，按D，彈出的對話框中點擊“修改”如圖所示。

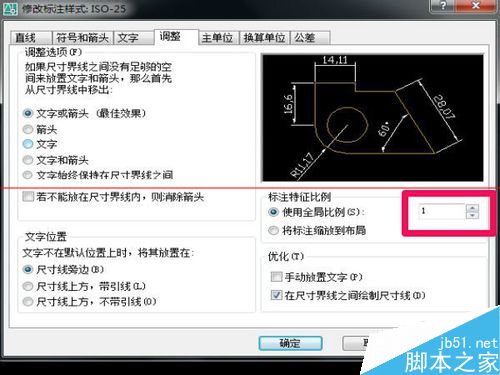

8、在彈出的對話框中，使用全局比例設置為80，如圖所示。

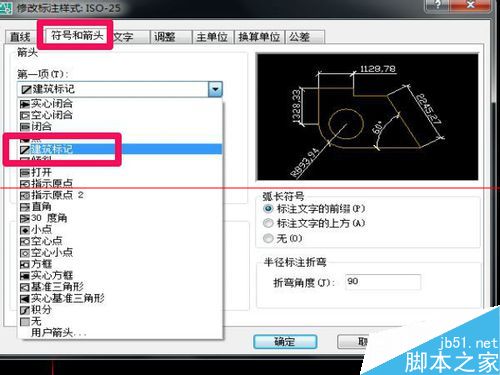

9、在標注樣式中，箭頭設置為，建筑標注，如圖所示。

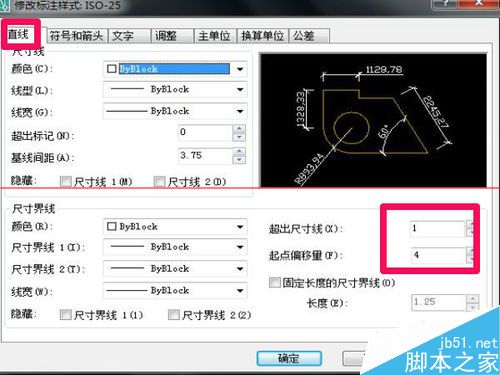

10、標注樣式中選擇“直線”然后在，超出尺寸線設置1，起點偏移量設置4，如圖所示進行設置好后點擊確定。

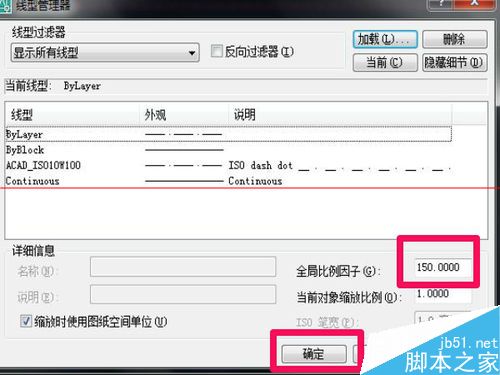

11、然后再設置線型按LT，在彈出的對話框中全局比例因子設置為150，在按確定，如圖所示。

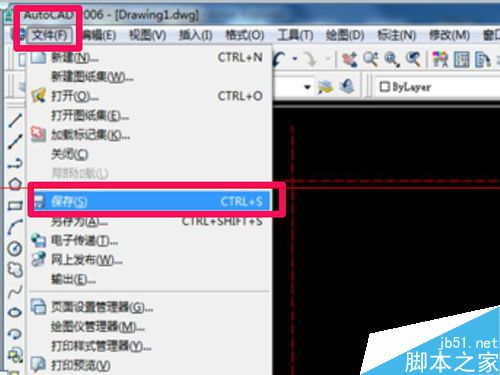

12、要設置的參數都設置好后，我們就進行建筑模板的保存，點擊“文件”，選擇“保存”，如圖所示。

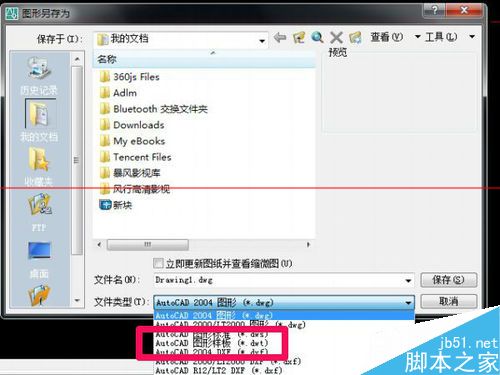

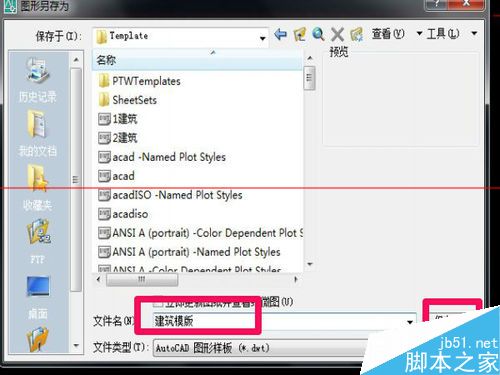

13、在彈出的對話框中，選擇文件類型，后綴名改為，dwt。文件名改為，建筑模板，如圖所示。

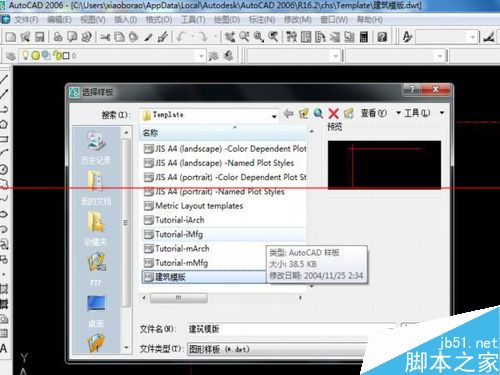

14、這時我們的建筑模板就保存完成了，新建選擇樣板這里我們就可以使用我們自己設置好的模板了，如圖所示。

注意事項：注意細節，多看圖對比。
