在CAD繪圖中為了方便編輯，經常會分開繪制圖形，然后插入圖塊、圖形形成總圖。本文主要介紹如何實現分開繪制的圖形怎么在總圖中自動更新。

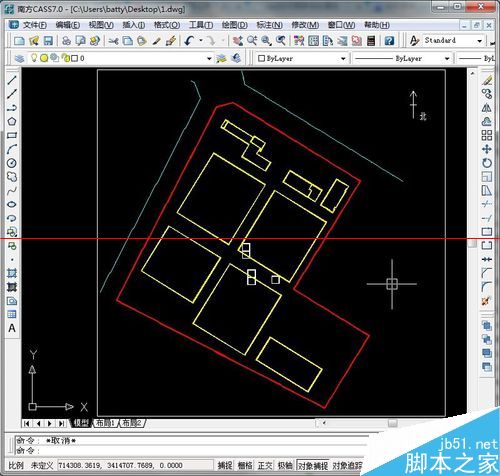

1、為了形成總圖，我們把圖1的圖形插入到圖2中。

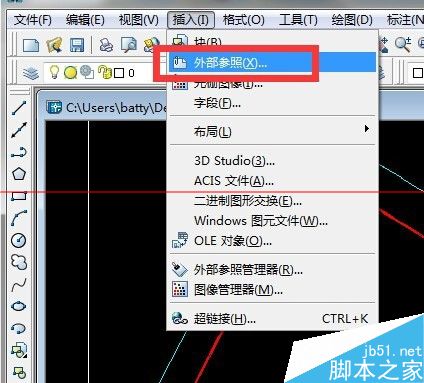

2、首先，點擊“菜單欄”--“插入”--“外部參照”

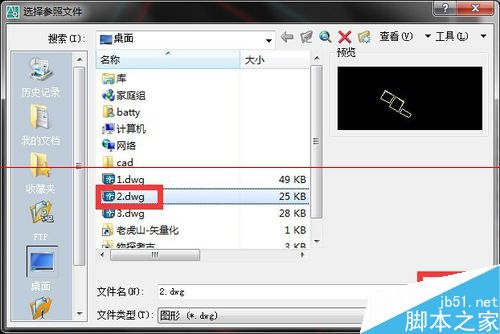

3、選擇要插入的圖形，即圖1

4、如果是同一坐標系下的圖形：在插入點、比例尺都不勾選，如果不是，勾選插入點等。

5、點擊，確定后，保存。結果如圖所示。

6、我們?cè)倮^續多圖1繼續修改，然后，再打開圖2，插入過來的圖形已經自動更新了。

注意事項：如果沒有看到更新，關閉圖形再打開。
