很多時候我們都需要將圖片插入CAD中進行打印！以減少很多不必要的工作量！但是插入圖片的邊框跟背景色往往會影響我們的打印效果。下面我就將為大家一 一介紹怎么去處理這些問題。

1、在CAD中插入圖片的辦法分為兩類：

1）插入光柵圖像

2）插入OLE對象。前者操作簡單，但是圖片的存在過于依賴它的存儲路徑。（當你插入圖片的文件路徑改變時，再次打開CAD圖片將丟失）。后者操作相對復雜，但是插入的圖片可以進行永久保存，不受圖片路徑變化的限制。本段我們就其前者進行講解。

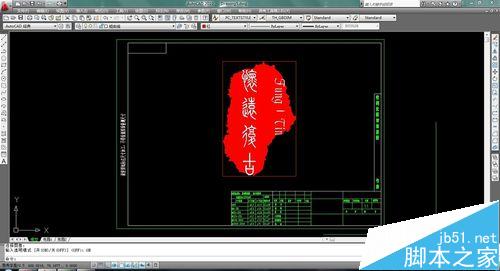

2、去除圖片背景。點擊修改→對象→圖像→透明度出現(xiàn)如下圖所示提示。這里我省略了一步，就是單擊透明度以后系統(tǒng)會提示我們選擇對象。這時我們選中需要進行去背景圖片就可以。

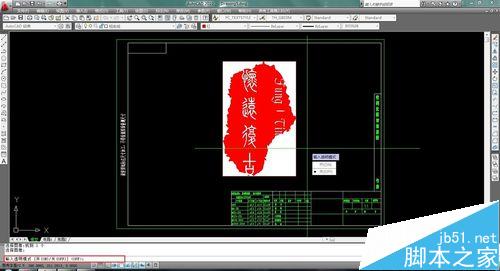

3、接著我們按照命令行提示在命令行中輸入ON就可以去除圖片背景了，如下圖所示。值得注意的是，復雜背景是不能用本辦法去除的！目前我了解到的可以去除圖片背景的只有純白背景而已。

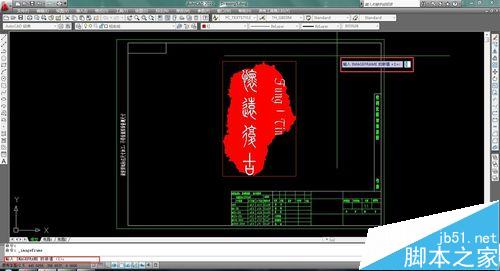

4、接著我們來去除圖片邊框。單擊修改→對象→圖像→邊框，這時會出現(xiàn)如下圖所示提示。

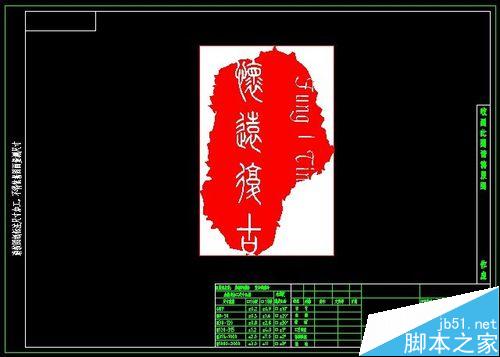

5、按照提示我們在命令行中輸入新值0，單擊回車按鈕即可去除圖片邊框，如下圖所示。值得注意的是，去除邊框以后的圖片將無法被選中。也不能進行移動、復制、選中等操作。

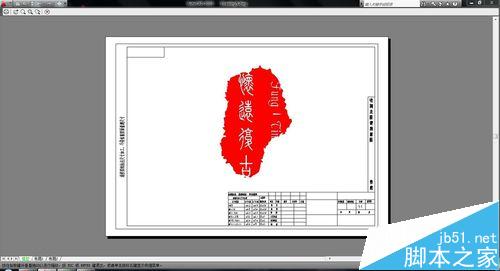

注意：插入CAD里面的圖片無論用什么打印樣式打印出來圖片都是彩色的，如下圖所示。
