有時候接到一張別人畫的總平面圖，上面有一兩個點的總圖坐標（一般是道路交叉點），要求我們做完規劃后標注上建筑角點的坐標。但是我們做完以后，有時會發現自己標注的坐標和給出的原坐標相差十萬八千里，怎么辦呢？

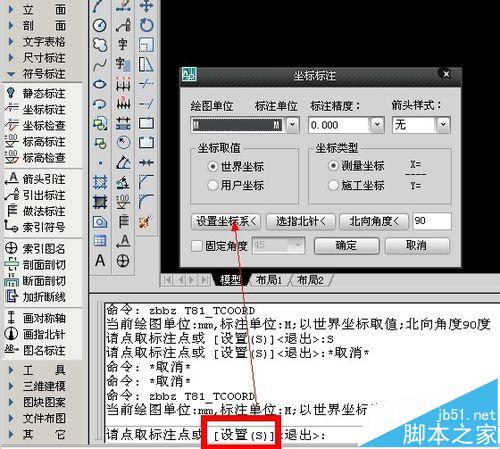

1、打開坐標系設置對話框

 1）單擊坐標標注按鈕

2）輸入S，回車

2、單擊“設置坐標系”

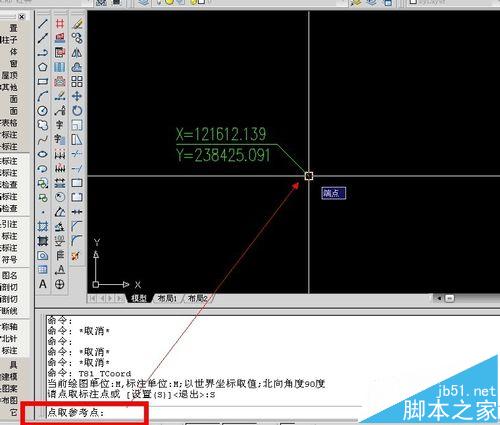

3、點取參考點，單擊圖中已經有的一個坐標點

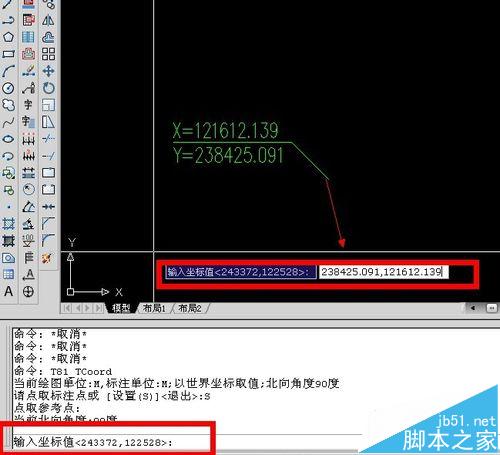

4、輸入這個點正確的坐標值，  先輸Y，再輸X，回車

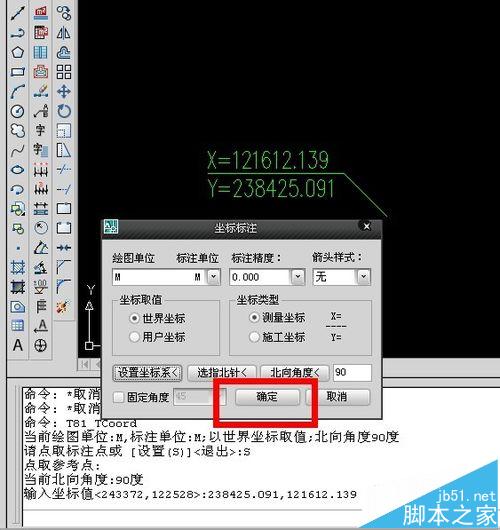

5、在彈出的對話框點擊確定。

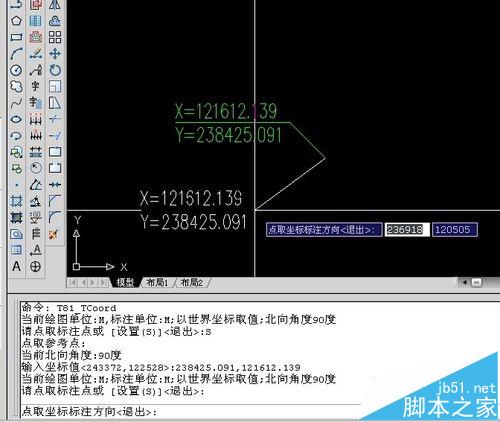

6、現在再點原圖的坐標就和它標注的一致了，因為我們已經重新校正了原圖的坐標系。

注意事項：坐標標注還有一點要注意的是繪圖單位和標注單位的問題。這個單位的選擇取決于原坐標的單位和你的繪圖習慣了。
