autocad圖紙，如果想按不同比例快速修改原始圖紙，其實也是可以做到的。

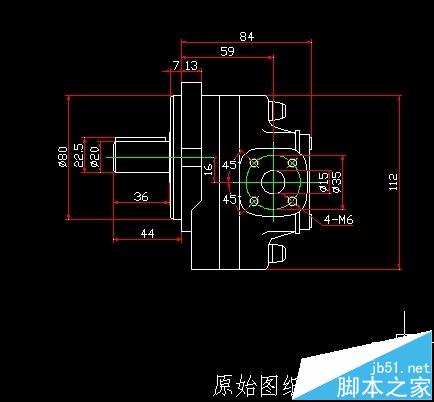

1、使用cad打開需修改的cad圖紙

2、將該圖紙，含尺寸標注的等所有圖形制作成塊。

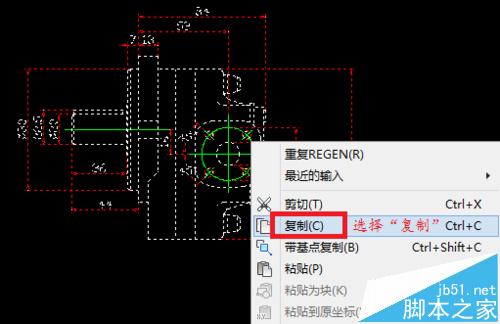

1）選擇所有圖形，點右鍵，選擇”復制“命令。

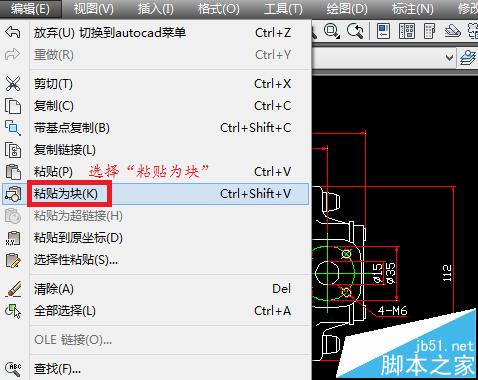

2）菜單”編輯“-”粘貼為塊“

至此，即將原圖形制作成塊。

3、關鍵步驟開始了

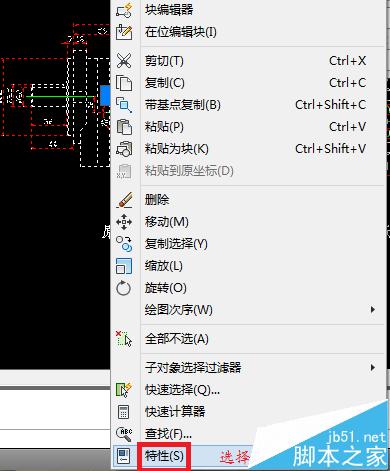

1）選擇制作的塊，點右鍵，選擇”特性“

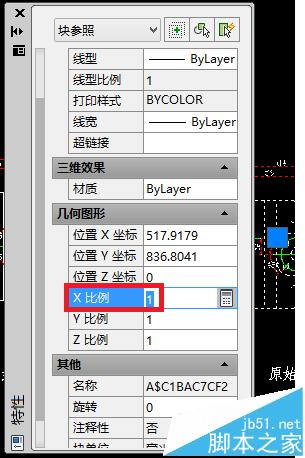

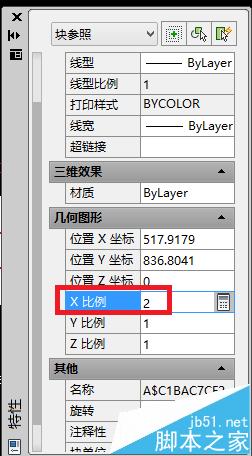

2）單獨修改x方向的比例，保留y方向的比例為1不動

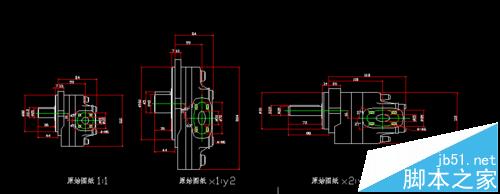

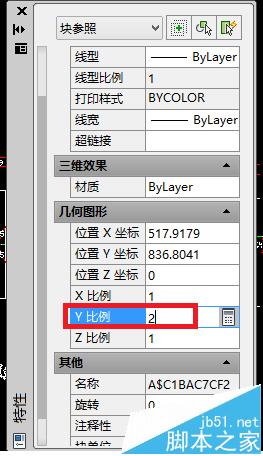

或者，單獨修改y方向的比例，保留x方向的比例為1不動，即完成如圖開始時的效果

4、最完美的是，如果以前的原始圖紙標注了尺寸，可以發現，新生成的圖紙，連尺寸都變成修改后的正確尺寸，不用重新標注。大大的減輕了修改的工作量。

注意事項：需將原始圖紙制作成塊，按需要修改某一方向的比例。
