CAD里出施工圖時，經常要用MV命令開窗口，這樣做的好處有助于統一文字大小，設置圖紙比例，規范管理圖紙

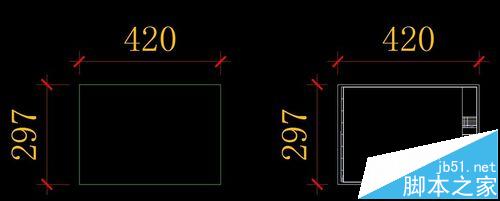

1、先打開CAD，到布局里用rec畫矩形命令畫一個420mm*297mm的矩形（A3的大小為420mm*297mm）

2、把圖框復制到布局來，把圖框大小變成A3的尺寸，具體操作為：量一下圖框的長度為x,選擇圖框，輸入sc(縮放命令)，選擇基點,比例因子輸入420/x。這樣圖框就變為A3紙張的尺寸了

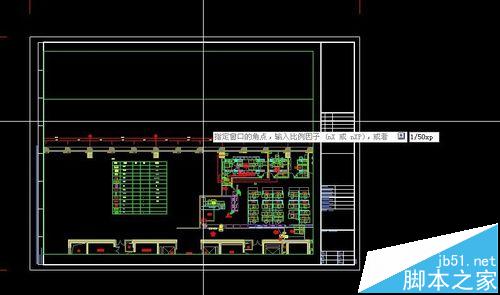

3、輸入MV命令，拉出一個窗口。這個窗口是可以點擊夾點改變大小的。選擇個合適大小放在圖框里。在窗口中雙擊進入里面，輸入Z,確定，輸入1/30xp，確定.這樣你的圖紙比例就變為1:30，如果想變成1:50，只需輸入Z，確定，輸入1/50xp，確定。圖紙比例的控制就是通過1/nXP的n這個值控制的。

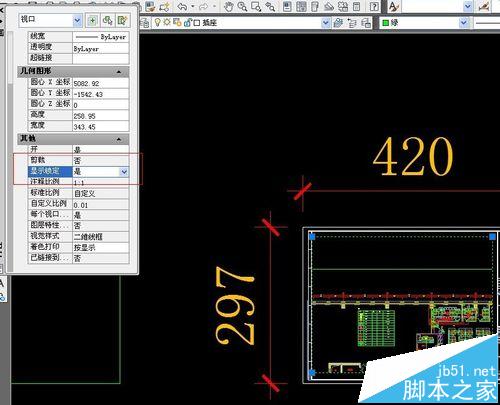

4、確定圖紙比例后，雙擊外面或者輸入PS,回到布局空間。選擇剛剛MV開的窗口，按CTRL+1，將窗口鎖定

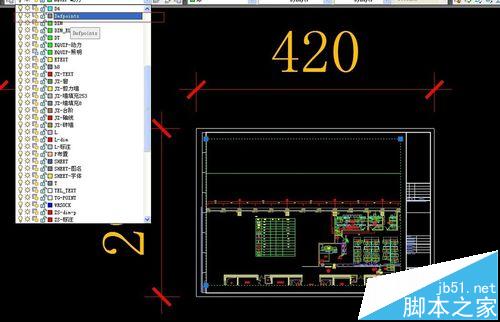

5、最好一步，將MV開的窗口的圖層放到DefPoints圖層，在打印之前要將DefPoints這個圖層隱藏掉

注意事項：如果想要回到布局在外面雙擊或者輸入PS命令。最后一定要記得隱藏DefPoints這個圖層，不然打印會有問題。
