利用Auto CAD出工程圖時，由于紙張的限制，通常會將要繪制的圖形放大或縮小，有時一張圖上不同位置的圖形放大或縮小的比例還不一樣，如果能夠快速、正確的修改想要得到的標注比例，那會極大提高出圖的工作效率和正確率。那么那么CAD如何快速正確地修改標注比例?下面小編就為大家詳細介紹一下，一起來看看吧！

方法/步驟

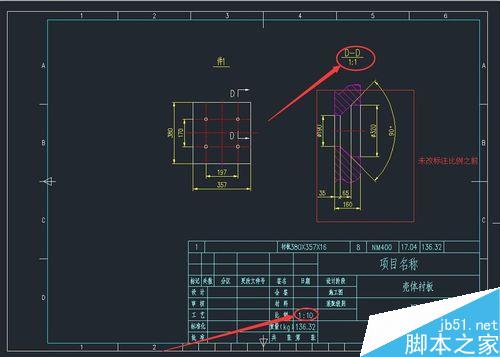

1、如下圖，標題欄中的比例是整張圖形的標注比例，可以看到是1:10。為了能把孔表達清楚，開孔斷面圖形在原比例基礎上放大了10倍，即斷面圖的比例是1:1

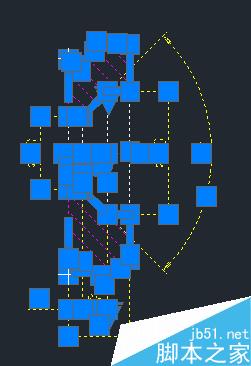

2、選中要修改的標注比例的圖形

3、單擊右鍵，點擊快速選擇，打開對話框，依次選擇“圖層”“尺寸線”，最后確認

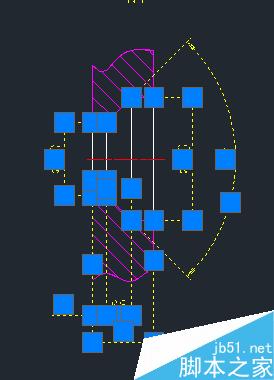

4、回到圖形，可以看到只有尺寸線被選中了

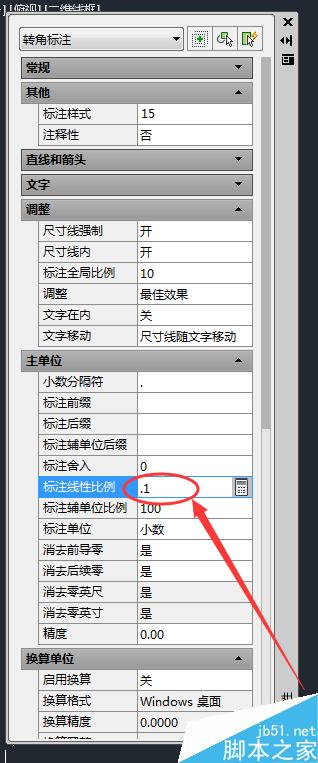

5、按住Ctrl+1,打開特性工具欄，找到標注線性比例，將值改為0.1

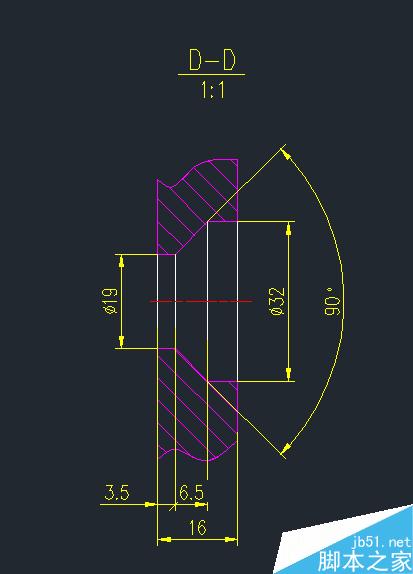

6、返回圖形，可以看到該圖形的標注尺寸已經改變，成為實際需要的尺寸

注意事項

作圖時一定要分圖層，方便后期更改，上述經驗已經把所有的標注放到了尺寸線層

以上就是CAD如何快速正確地修改標注比例方法介紹，大家學會嗎？操作很簡單的，希望能對大家有所幫助！
