在CAD打印過程中，雖然在圖上能看見，但當打印預覽時會發現部分線條不見了，自然也就無法打印出來，相信很多網友遇到過這種問題，本人也為此煩惱不已，琢磨很久找到了一種解決的土辦法，不過并未找到根本原因，問了設計院他們也不明白，只得出一份PDF格式的過來參考，很不方便。此種辦法是在采用以下方式均無效的情況下采用的，請網友先試試以下辦法：

很奇怪的是采用輸出圖片的辦法時，單擊確定后框選時待打印部分無法選中，并且隨意畫出的圖形在打印預覽中均無法顯示！

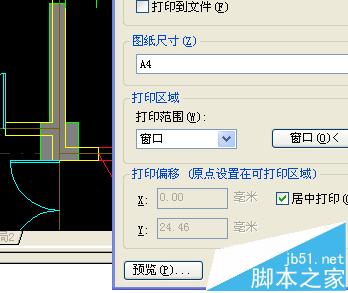

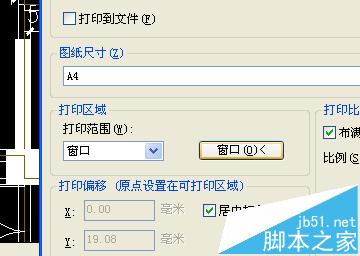

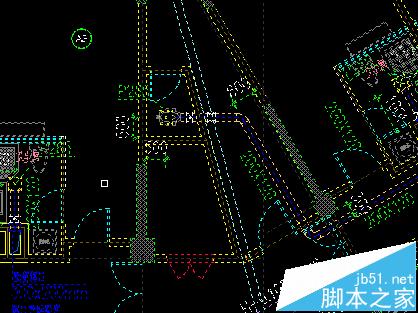

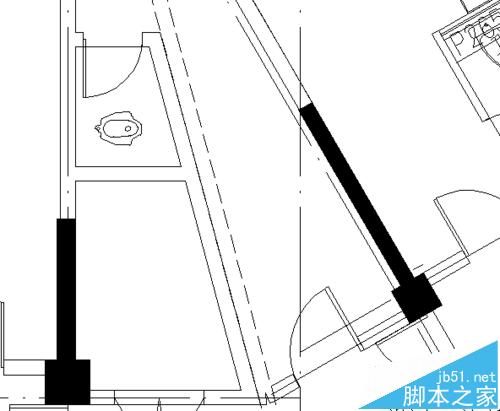

1、打開待打印圖紙，打印選項中窗口框選待打印部分，確定，點擊左下角打印預覽，可以看到打印預覽中管道部分看不見

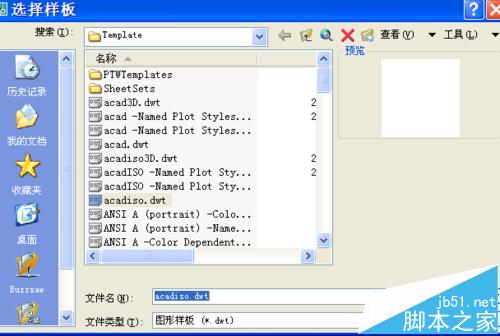

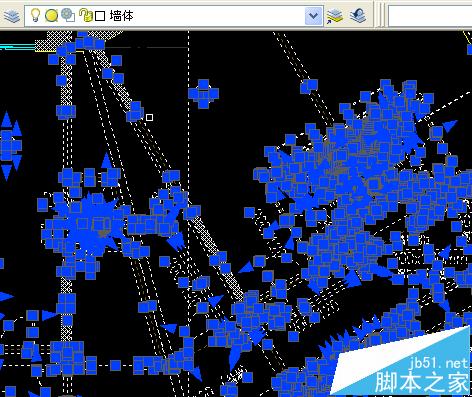

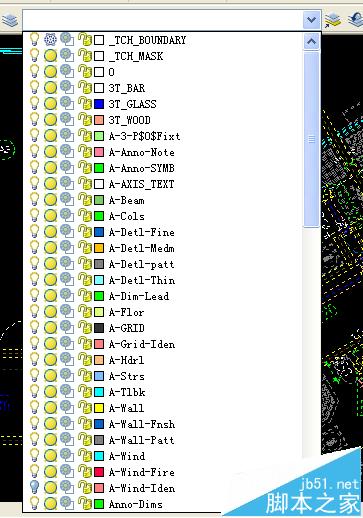

2、先新建圖紙，返回原圖紙，選中待打印部分，X命令分解（多操作幾次），再選中，在圖層管理器下拉窗口中選擇任意圖層，這里選擇白色的墻體

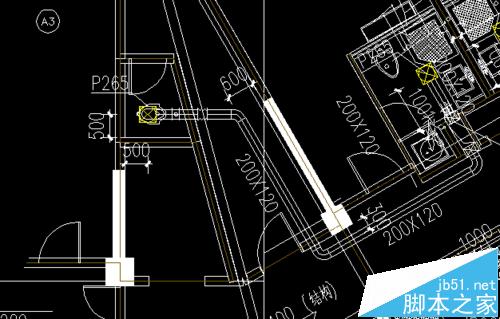

3、復制選中部分，粘貼到新建圖紙中（看不到的話Z空格A空格），點擊打印，選擇窗口選項，框選待打印部分，確定，點擊預覽，可以看到管道部分已經顯示出來了。

總結：

1、打開圖層管理器，確認待打印圖層不是Defpoints圖層，如是請更改；

2、打開圖層管理器，確認待打印圖層中打印一欄未關閉（打印圖標上無紅色斜杠），如是請單擊打開；

3、將待打印部分圖紙炸開（X分解命令）后，全選，在圖層管理器下拉窗口中改為其他圖層；

4、在打印對話框中右側”使用打印樣式打印“后面打鉤。 指定此選項將自動打印線寬。 如果不選擇此選項，將按指定給對象的特性打印對象而不是按打印樣式打印；

5、在打印對話框中右上側打印樣式表中換一種樣式；

6、其實平時我們打印的時候可以先將圖紙輸出為圖片格式再打印，點擊文件選項下面的輸出，選擇保存位置，選擇文件類型（選bmp），點確定，框選待輸出部分，確定后就生成圖片了（背景若為黑色在右鍵選項中更改）。

注意事項：線條顏色通常選擇白色。
