在建筑繪圖中，CAD是最經常使用的繪制工具，在繪制CAD建筑圖紙中，墻體作為區分內外的主要部件，但是，在墻體之外還有很重要的一部分“散水”，散水是一個坡形的構造，能夠在雨天起到排水的作用，因此稱為“散水”，下面我們就來看看如何使用CAD繪制散水。

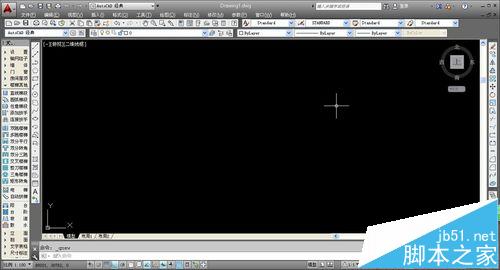

1、首先，使用天正繪圖打開CAD繪圖軟件，這樣在CAD頁面就會出現額外的繪圖插件，能夠幫助我們快速的繪制建筑圖紙。

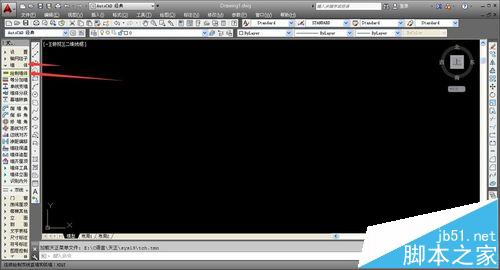

2、散水的繪制，需要以墻體為基礎，因此我們先繪制墻體，在左側工具欄選擇“墻體——繪制墻體”，系統會彈出墻體的設置窗口，即可開始進行墻體的繪制。

cad如何畫墻體軸線? cad進行軸線繪制墻體的詳細教程

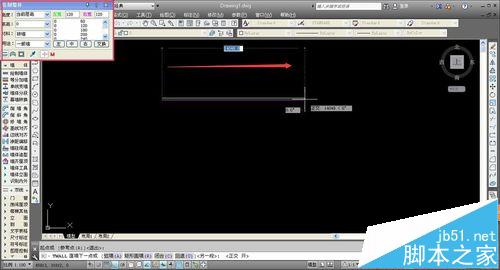

3、選定工具后，在繪圖頁面的左上角會出現墻體的設置頁面，可以對墻體的寬度等具體屬性進行設置，設置完成后，將鼠標移動到繪圖處，即可開始進行墻體的繪制。

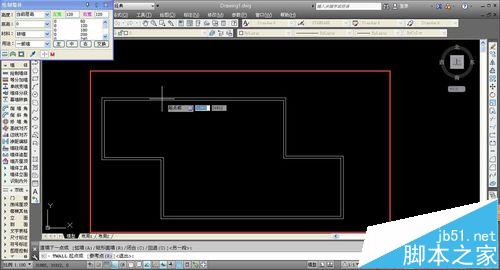

4、單擊鼠標進行繪制，第一次單擊鼠標為設置墻體的起點，隨后拖動鼠標系統會出現墻體的線條提示，第二次點擊鼠標即可設置墻體的終點，并輸出墻體線條。

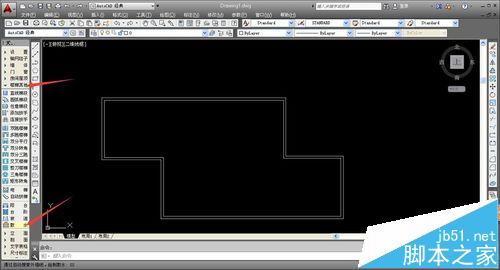

5、完成墻體后，即可進行散水的繪制，在左側工具欄中選擇“樓梯其他——散水”選中散水工具，系統會自動彈出散水的設置窗口。

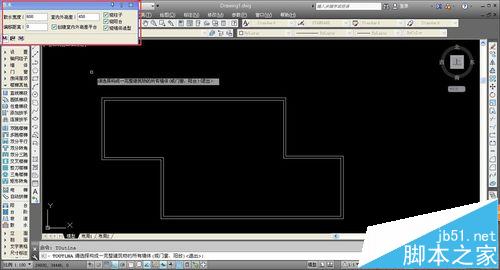

6、在散水的設置頁面，用戶可以自行設置散水寬度以及室內外高差等，多數情況使用默認數據即可，標準繪圖時可以進行自行輸出。

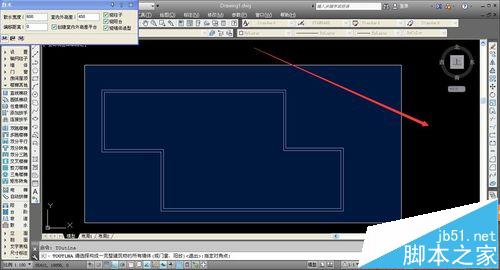

7、完成散水的設置后，將鼠標移動至繪圖處，單擊鼠標并拖動，將整個墻體都圈起來，散水工具會自動鎖定墻線，圈起來后松開鼠標。

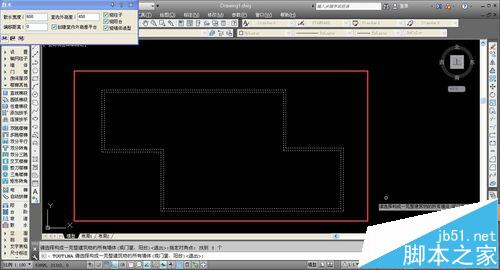

8、系統會將鎖定后的墻線進行提示性的虛線處理，虛線的地方系統都會自動添加散水，用戶按下鍵盤的空格鍵，即可輸出散水。

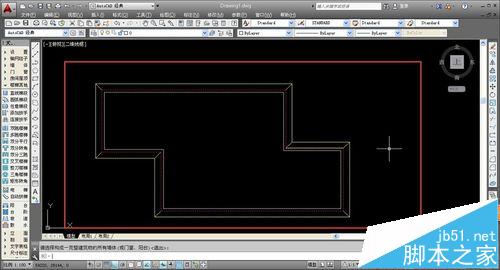

9、散水系統默認為黃色，并擁有特定的線條，很容易區分，散水為一個坡道，在每一個墻角都會出現一個斜線，表明散水的坡道，可以依據此特點區別散水。

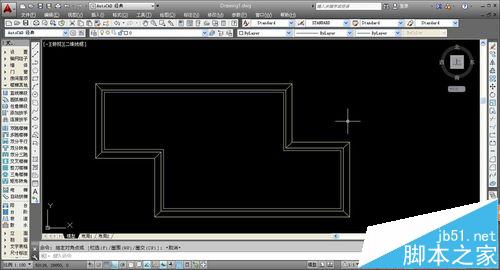

10、在散水輸入完畢后，墻體還是屬于選定狀態，雙擊空白區域即可取消選定，回到正常狀態；散水在很多民用建筑中經常使用，在標準繪制時要時刻注意。

注意事項：在進行CAD繪圖時，要時刻保存，以防數據丟失。
