CAD在鈑金行業常用的一款繪圖軟件，鈑金下料時用CAD處理三維軟件生成的展開料時有大量折彎線需要刪除，這一步工作量大而且枯燥，現在分享一個秒刪折彎線的方法，希望對大家有幫助

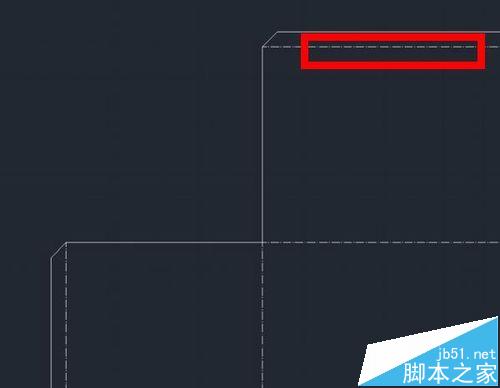

1、如圖三維軟件生成的展開料上邊，每一個折彎邊都有兩條虛線代表折彎線

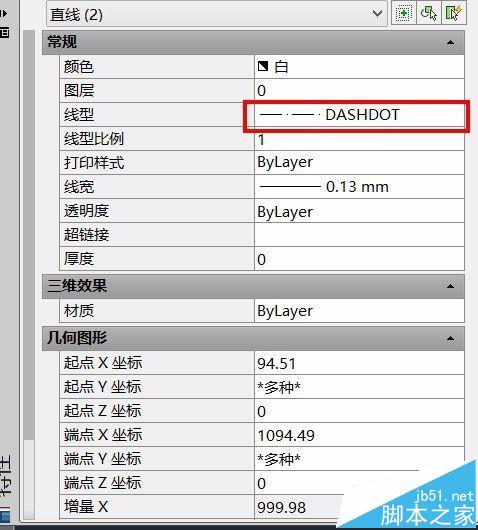

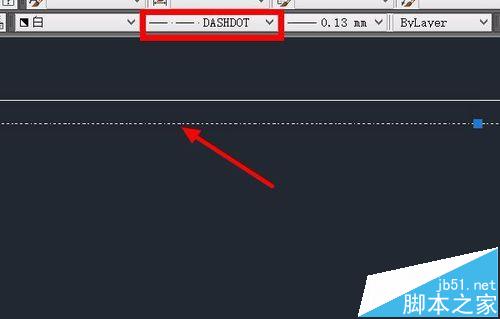

2、選擇任意虛線查看線型（因為三維軟件生成的折彎線都是統一線型），如果CAD沒有設置特性欄可根據第三步提供方法設置

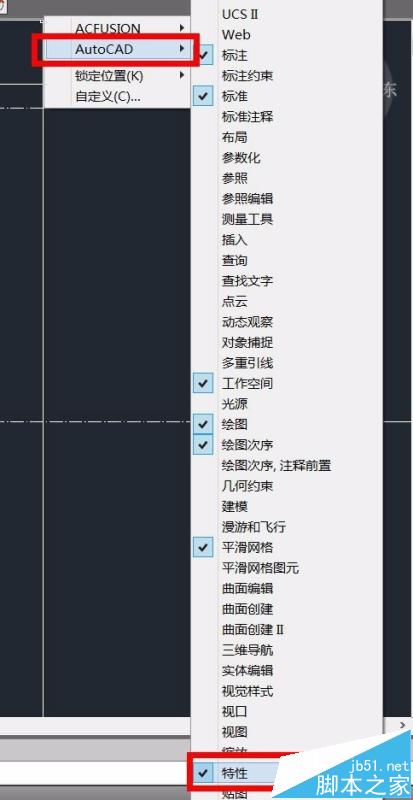

3、選擇CAD軟件邊框右鍵點擊，選擇Auto CAD 再選擇特性，這樣特性欄就出來了，拖到自己習慣使用的地方，我的是放在頂部

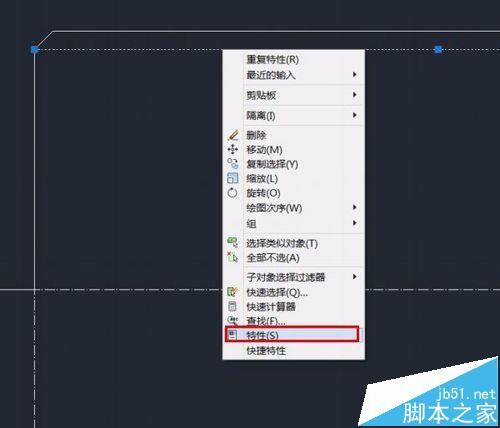

4、查看特性還有一種方法就是選擇虛線，右鍵點擊選擇特性直接查看

5、按ESC取消選擇，在CAD圖紙空白處右鍵點擊選擇快速選擇命令，當然也可以用快捷命令

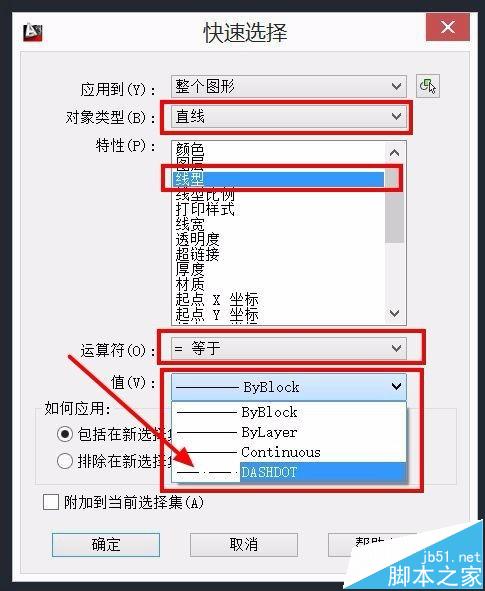

6、對象類型選擇直線，特性選擇線型，運算行選擇=，值選擇我們剛剛看到的那個線型，單擊確定

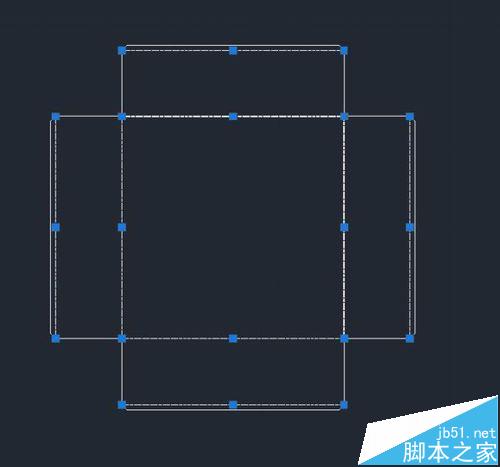

7、此時所有虛線都被選中，直接刪除即可

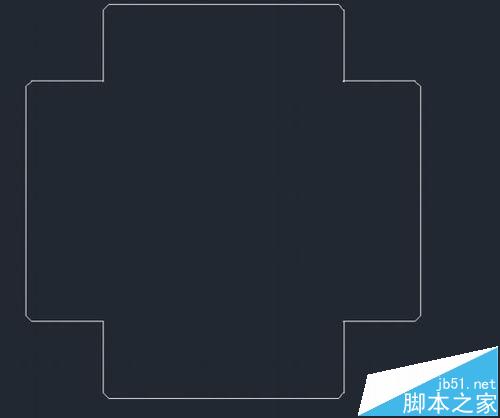

8、這張是刪除虛線的效果，是不是干凈快捷

注意事項：Auto CAD要2010以上版本，低版本的我沒有用過不知道是否可行。
