在運用CAD軟件進行制圖的時候，經常會碰見需要用圓弧來連接兩個對象的情況，這時就需要使用圓角功能了。我之前對圓角功能不了解，最近深入學習后，原來還有不少技巧：

1、利用圓角進行修剪和延伸

當涉及到兩條直線相交關系時，如果將圓角半徑設置為 0，則不會創建圓弧，操作對象將被修剪或延伸直到它們相交。當兩條線相交或不相連時，使用圓角命令可以自動進行修剪和延伸作，比使用修剪和延伸命令更方便，如下圖所示：

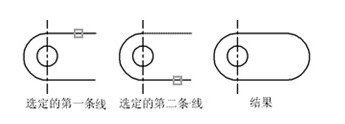

2、對平行直線倒圓角

浩辰CAD不僅可以對相交或未連接的線倒圓角，也可以平行的直線、構造線和射線倒圓角。當對平行線進行倒圓角時，軟件將忽略原來的圓角設置，自動調整圓角半徑，生成一個半圓連接兩條直線。在需要繪制鍵槽或類似零件時，熟練掌握這個技巧將會非常方便，如下圖所示：

提示：對平行線倒圓角時第一個選定對象必須是直線或射線，不能是構造線，因為構造線沒有端點，可以作為圓角的第二個對象。

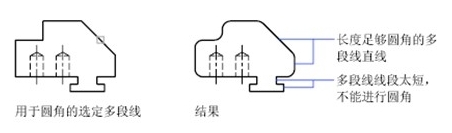

3、對多段線加圓角或刪除圓角

如果想對多段線上適合圓角半徑的每條線段的頂點處插入相同長度的圓角弧，可在倒圓角時使用“多段線（P）”選項，如下圖所示：

提示：如果想刪除多段線上的圓角和弧線，也可以使用“多段線（P）”選項，只需將圓角設置為0，軟件將刪除該弧線段并延伸直線，直到它們相交。

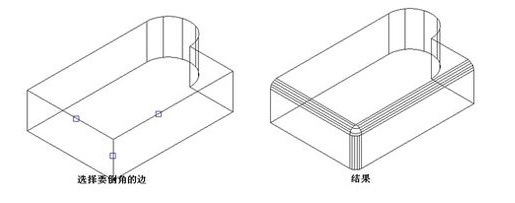

4、三維實體倒圓角

CAD的Fillet命令不僅可以對二維線形進行倒角，也可以對三維實體進行倒角。當選擇三維實體上需要倒角的邊時，會提示輸入圓角半徑，輸入半徑后可以選擇一條或多條邊同時倒圓角，如下圖所示：

“圓角”是CAD軟件的一種基礎、簡單的功能，但也是很重要的功能。只要深入研究，就會發現一些意想不到的用途，適時應用這些小技巧有時會起到事半功倍的效果。
