CAD軟件可能有些人并不熟悉，電腦上也沒有安裝，把CAD轉為PDF或者圖片格式就方便更多人查看，現介紹如何操作。

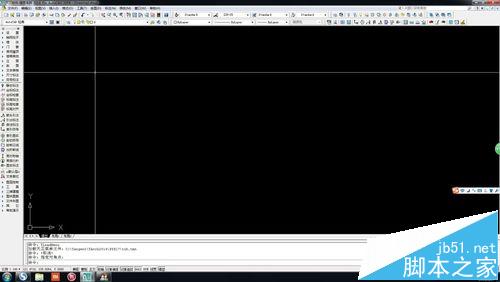

1、點擊桌面上的CAD圖標，打開CAD軟件

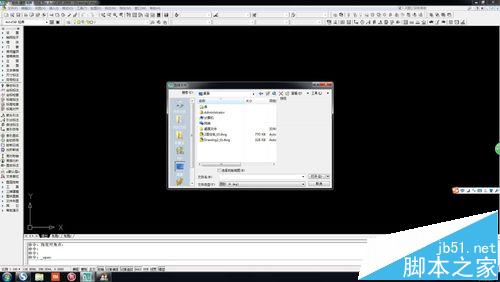

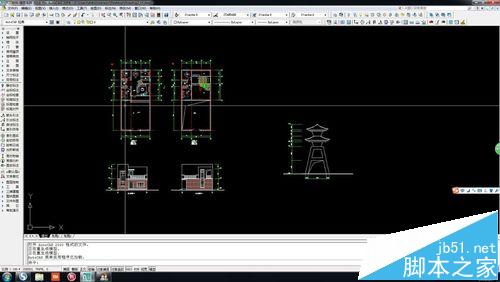

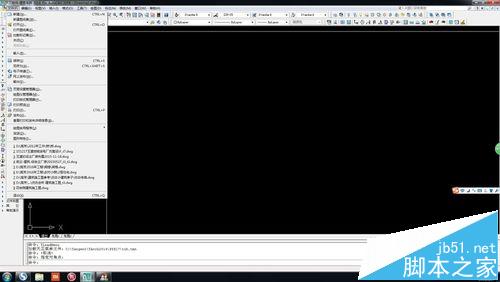

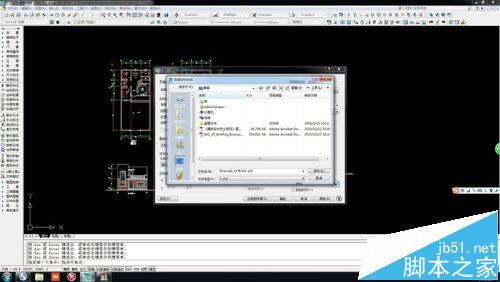

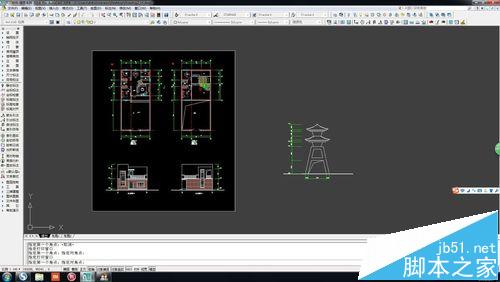

2、點擊左上角“文件”，下拉菜單中“打開”，選擇你要轉的文件，點擊確定，就打開了

3、鍵盤按“ctrl+p”，出現打印對話框，也可以在“文件”下拉菜單中點擊“打印”，出現打印對話框

4、點擊“打印機/繪圖儀”下面“名稱”右邊的小三角，調出下拉菜單，選擇“DWG To PDF”

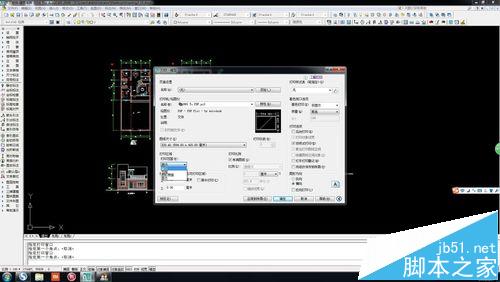

5、對打印機樣式其他設置進行調整，點擊“打印范圍”右邊小三角，選擇“窗口”，在圖中框出需要打印的范圍

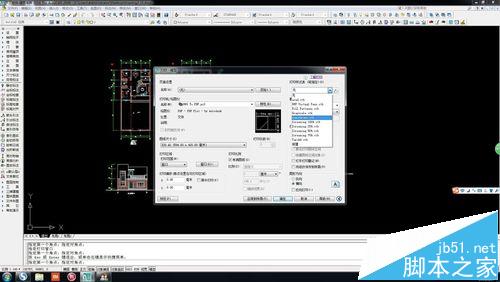

6、選好之后，點擊右邊“打印樣式表”，選擇圖片中的樣式，就把打印出來的線條顏色變為黑色了，設置好，點擊“確認”

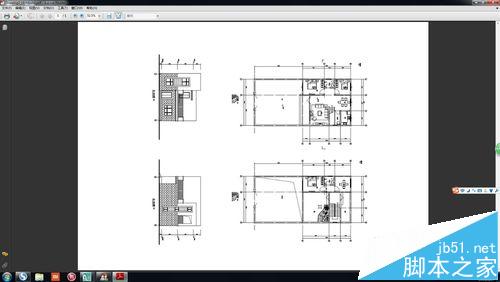

7、出現“瀏覽打印文件”對話框，選擇好保存位置，點擊確認就轉成PDF格式了，可以在剛才保存的地方查看。打開如下

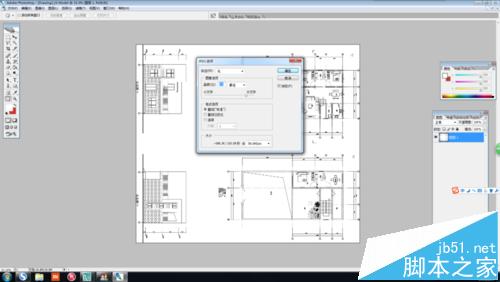

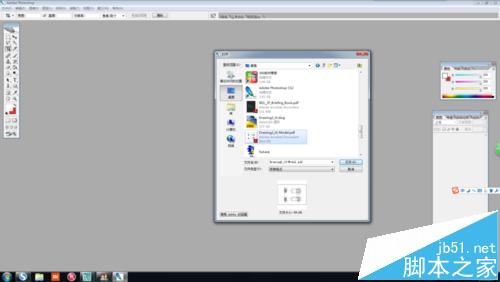

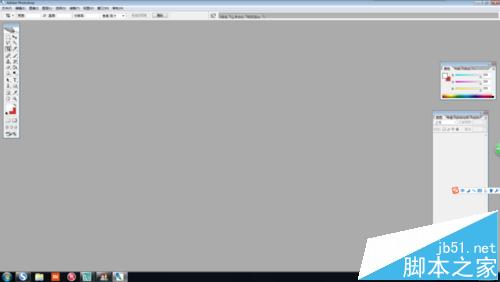

8、接下來說怎么將PDF轉為圖片，打開PHTOTSHOP軟件，點擊右上角“文件”下拉菜單”打開“，選擇剛才的PDF文件，點擊打開

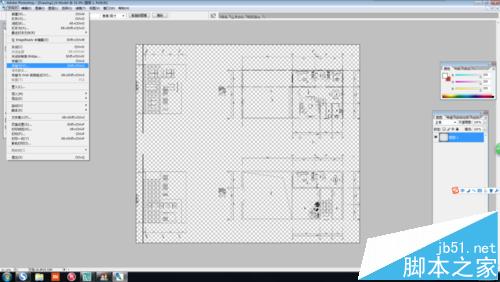

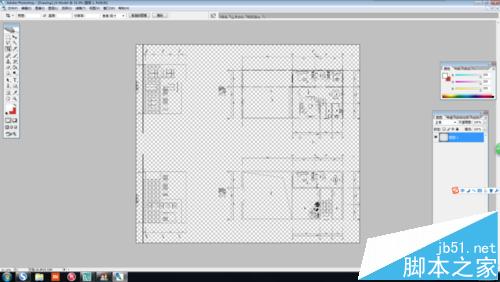

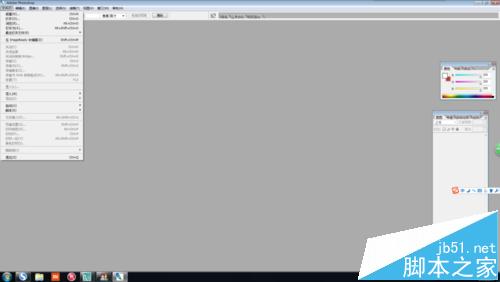

9、打開后發現圖紙為透明的，這是PS軟件圖層默認為透明，不要管。點擊”文件“下拉菜單下”儲存為“，出現儲存為對話框

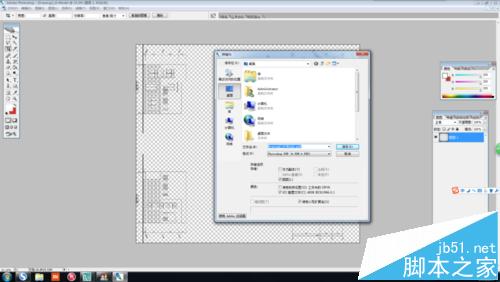

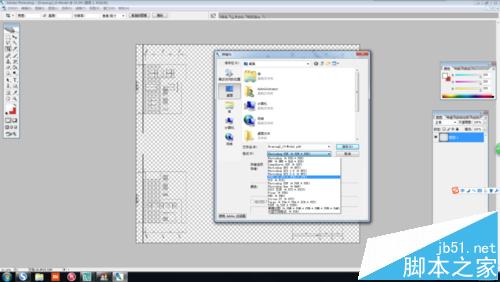

10、選擇好保存位置，點擊”格式“右邊小三角，下拉菜單中選擇”JPEG“格式，點擊”保存“，出現”JPEG選項“對話框，點擊”確定“，就轉為圖片格式了

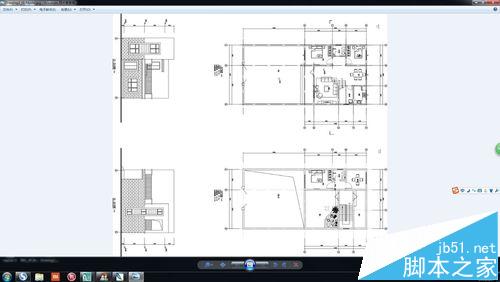

11、打開圖片，如下所示

注意事項：如果轉為圖片的分辨率低，在PS軟件打開PDF時，調整分辨率，一般選擇180就可以了。
