該經驗為大家簡單快速地繪制吊鉤。

打開CAD2014軟件（其他版本的CAD都可以），雙擊或者右鍵選擇打開。

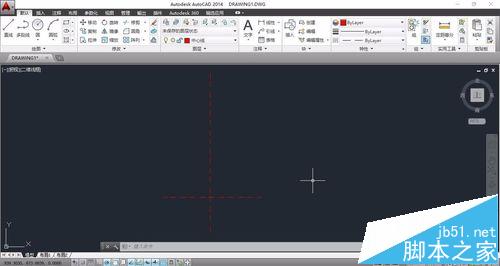

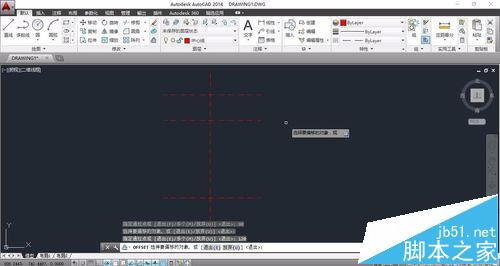

1、繪制豎直和水平的中心線。

2、將水平的中心線向上偏移90和120個單位。

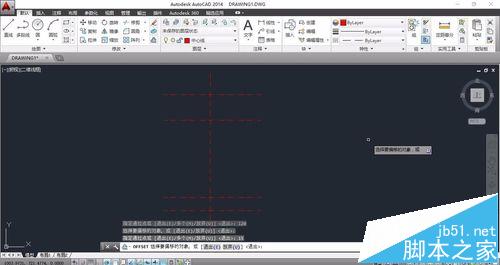

3、再將水平中心線偏置15個單位。

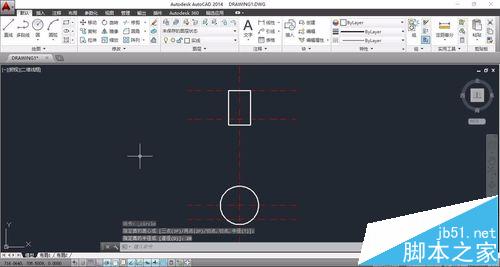

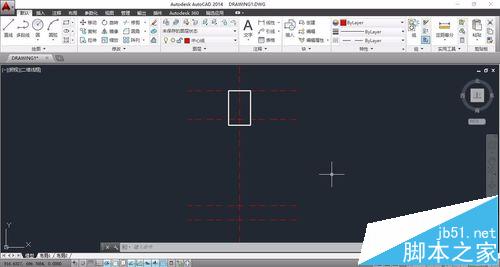

4、繪制一個長度為23，寬端為36的矩形。

5、繪制一個半徑為20的圓。

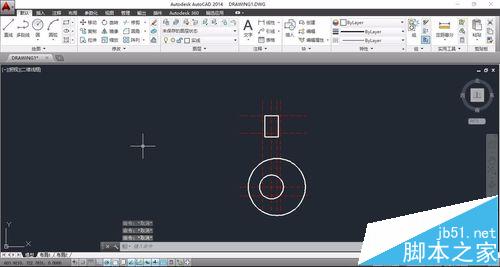

6、向右偏置中心線9個單位，并，繪制半徑為48的圓。

7、將中心線向左右偏置15個單位。

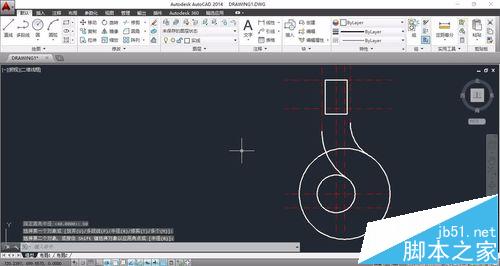

8、倒圓角半徑為40，大圓與最右的中心線。

9、倒圓角半徑為60，大圓與最左的中心線。

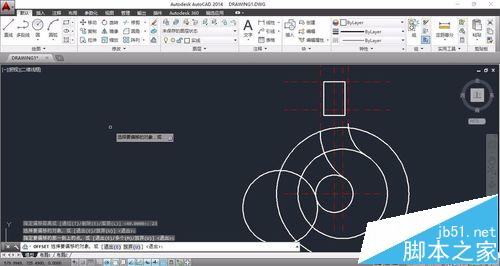

10、將小圓向外偏置40個單位。

11、繪制以最下方的中心線交點為原點，半徑為40的圓。

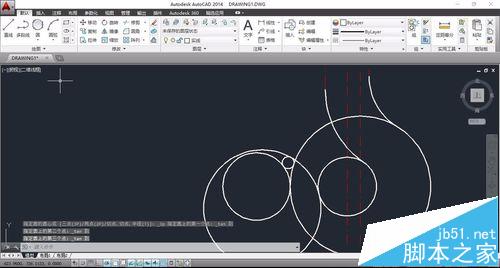

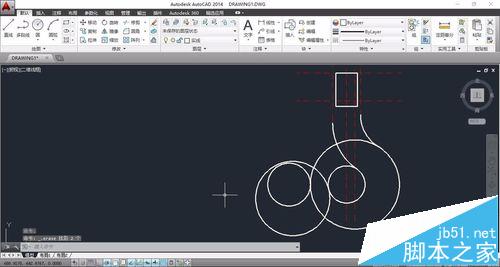

12、刪除如下圖所示的圓與中心線。

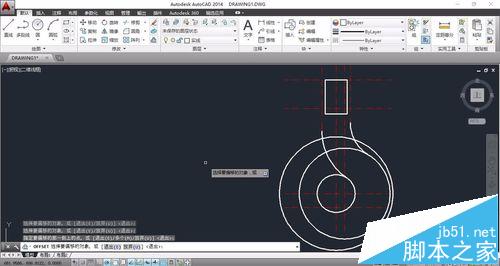

13、將大圓向外偏置23個單位。

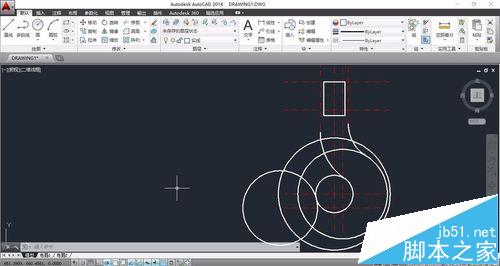

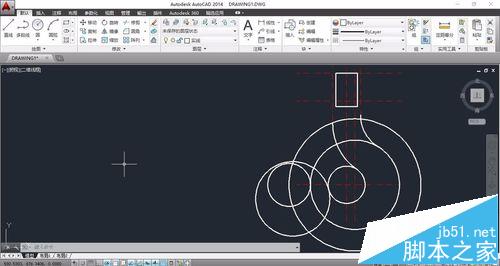

14、繪制如下圖所示的圓，半徑為23 。

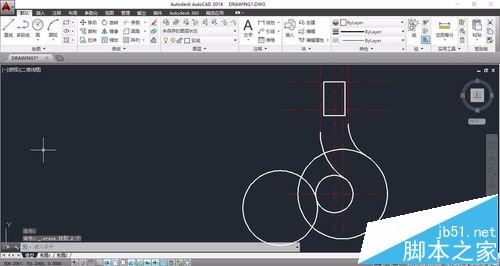

15、刪除水平中心線和圓。

16、繪制相切、相切、相切的圓。

17、修剪多余的線條。

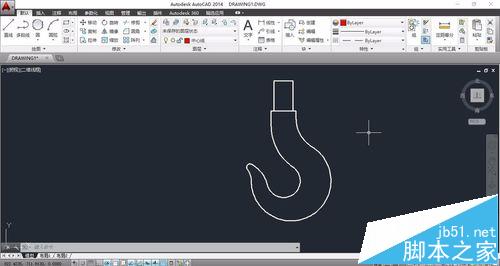

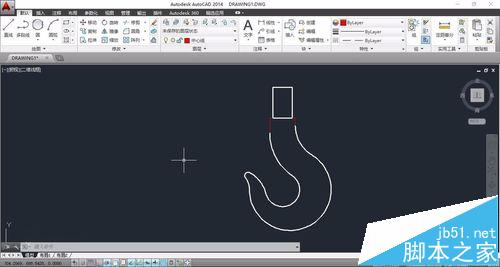

18、轉化為實線，完成吊鉤。
