最近有朋友問我怎么把自己喜歡的CAD填充圖案加載到CAD中,以及加載到預定義項目內,下面我將向大家詳細介紹操作方法及步驟。

注：操作前為防止有些同學操作失誤請先對“acad.pat”和“acadiso.pat”文件進行備份操作,出錯后恢復即可,以免造型損失.

1、首先我們要找到AutoCAD軟件的安裝目錄,如果大家知道在哪兒可跳過第二步。

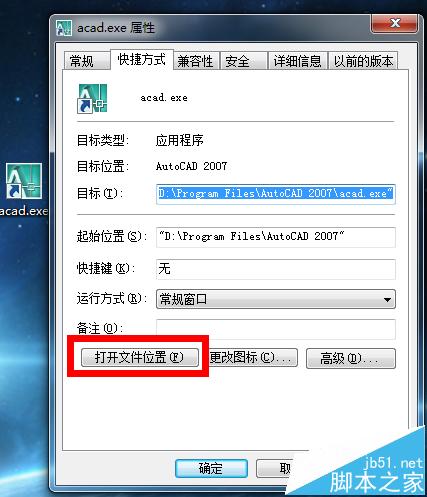

2、鼠標右擊我們的AutoCAD軟件,然后會出現一個列表,選擇最下方的 "屬性" 然后在出現的窗口中點擊 "打開文件位置"進入軟件安裝目錄。

3、進入安裝目錄后找到文件夾

① "UserDataCache" 里面的

② "Support" 文件夾

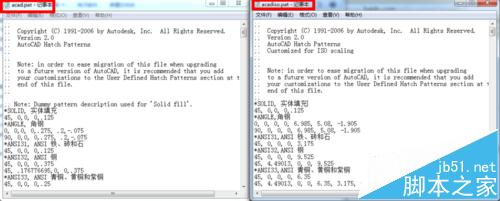

③查看文件夾內的 "acad.pat" 及 "acadiso.pat"兩個文件，直接雙擊打開。

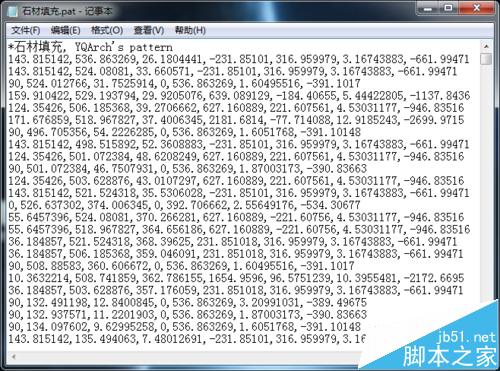

4、打開后大家可以看到很多數據,看不懂沒關系,照著我的方法操作就行了,下面在打開我們自己想要的填充文件(本例我拿自己的 "石材填充.pat" 做參考)....

5、下面我們全選復制打開后的 “石材填充.pat”文件內容。

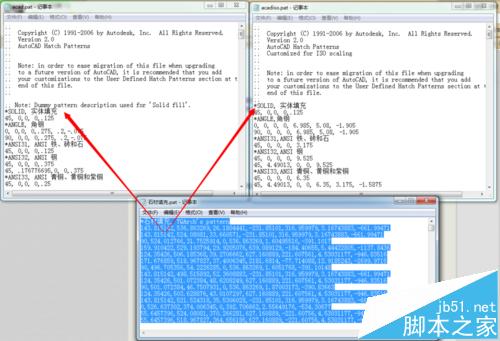

6、然后粘貼到之前打開的 “acad.pat”及“acadiso.pat”文件內，大家注意看圖片。

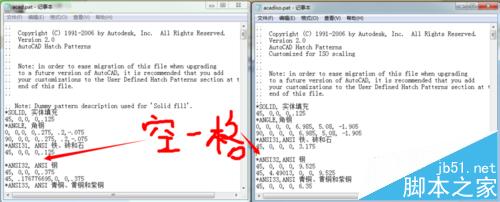

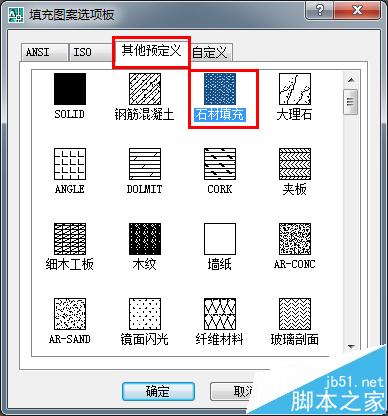

7、粘貼我們復制的“石材填充.pat”文件內容到兩個文件的空格處保存即可。然后關掉打開的CAD軟件就可以看到效果了。加載后的填充圖案在 “其他預定義”下的圖表中。

The end of the tutorial.

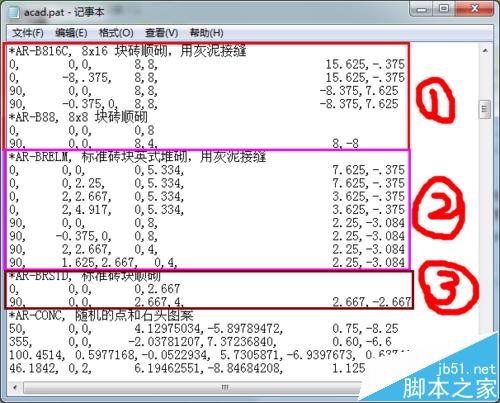

PS：代碼中 第一個“*”到下一個“*”的前一行為一個填充圖案的完整代碼。

注意事項：操作前為防止有些同學操作失誤請先對“acad.pat”和“acadiso.pat”文件進行備份操作,出錯后恢復即可,以免造型損失。
