CAD文字表格轉換為EXCEL表格是設計行業內經常遇到的技術問題，過去沒有便捷的辦法去轉換，給設計師帶來了巨大的工作量和容易出錯的可能性，個人通過思考，利用CAD的坐標屬性，發明了一套簡單有效的辦法，輕松就解決了這個問題。下面以一例園林專業的苗木表轉換來說明。

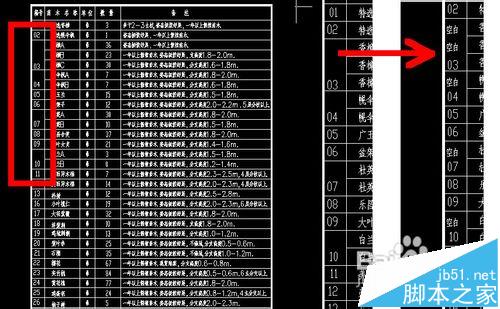

1、在CAD下觀看表格各單位格有無空洞，如果有空洞則填入文字補滿， 本例中空格都修改為 “空白”文字

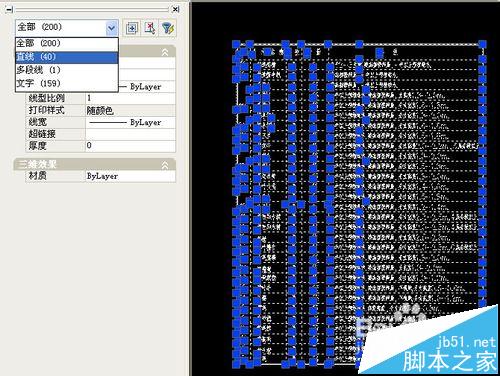

2、按CTRL+a全選表格，然后按下CTRL+1顯示屬性列表，檢查是否存在多行文字等的格式，如果有的話炸開，最終所有文字都轉換為普通的文字格式，如下圖

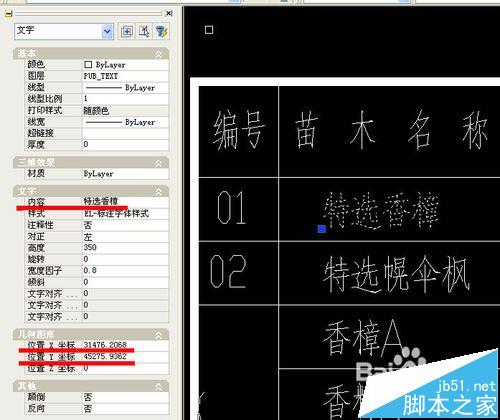

3、選擇其中一個文字，按CTRL+1顯示屬性，分析我們轉換文件需要的屬性。在這個例子中用紅線畫出了我們所需要的3個屬性：分別是x坐標，y坐標，文字內容

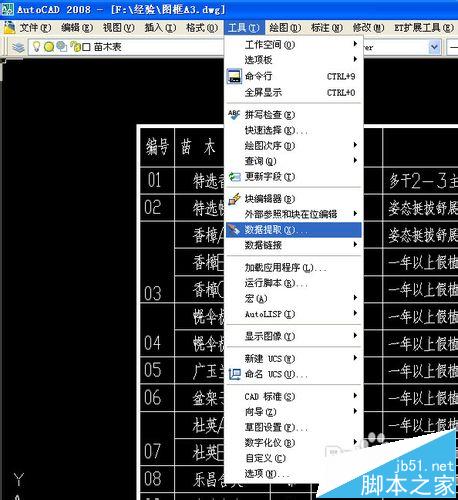

4、點擊工具-數據提取

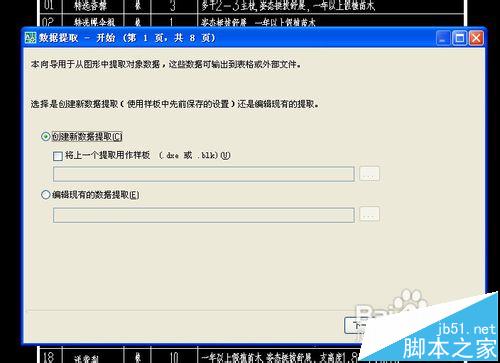

5、創建數據提取​，第一次做這個轉換需要設置樣板的存放位置

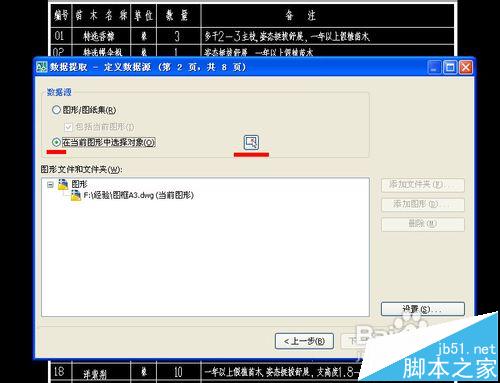

6、定義數據源，選擇在當前圖形中選擇對象，全選目標，點下一步

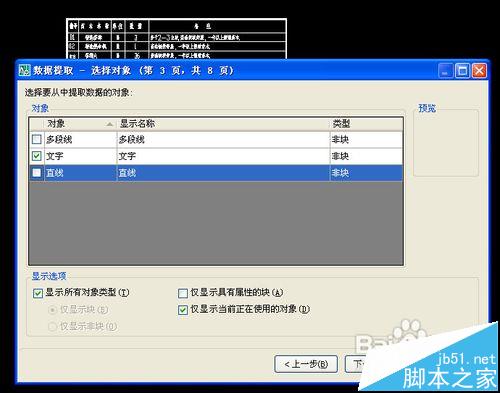

7、將要提取的數據對象，只勾選文字​，點下一步

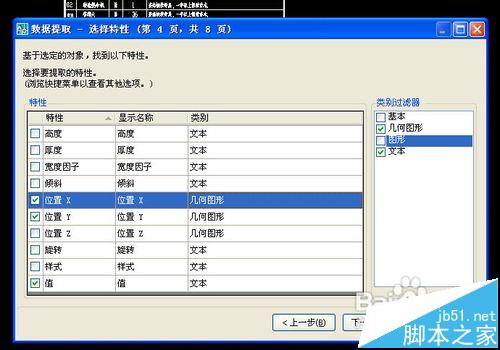

8、選擇特性，按照我們之前確定的只勾選3個屬性：分別是x坐標，y坐標，文字內容，點下一步

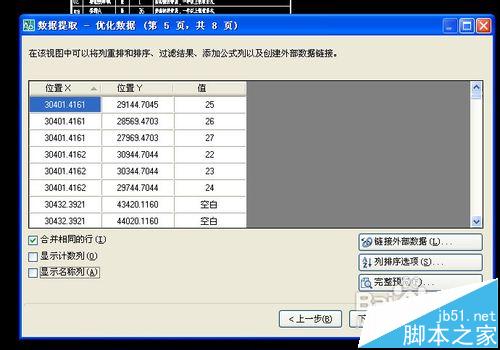

9、優化數據，將顯示計數列和名稱列都去掉勾選，點下一步

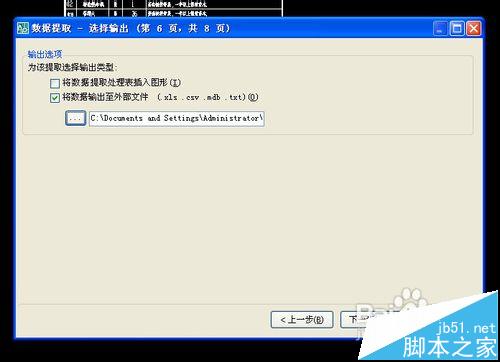

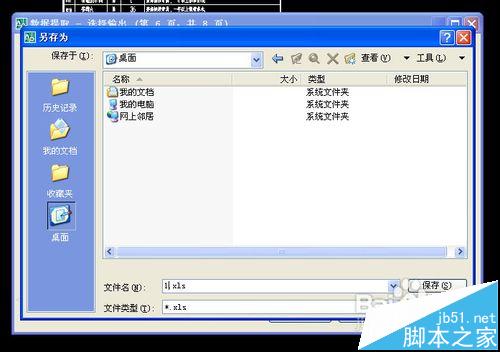

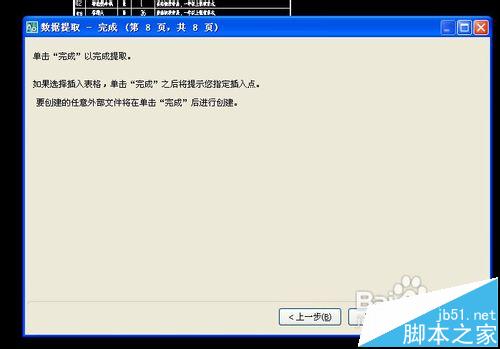

10、選擇另存文件位置，按照步驟直至完成

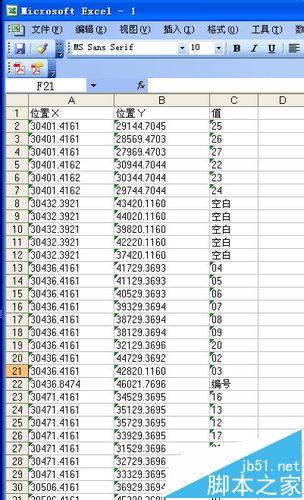

11、打開生成的EXCEL文件

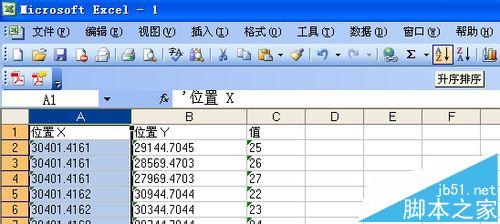

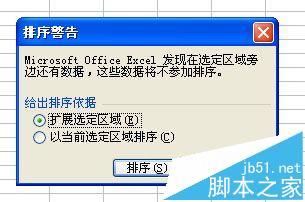

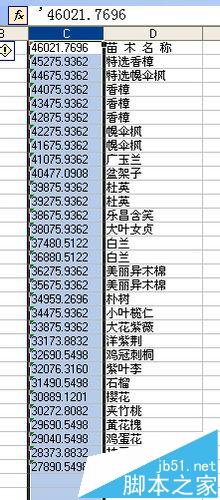

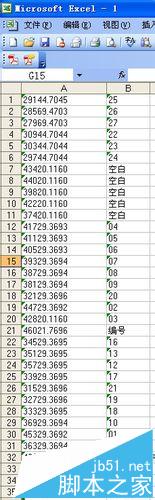

12、按X坐標，選擇升序排列，​并注意在彈出菜單中一定要勾選擴展選定區域，點擊排序

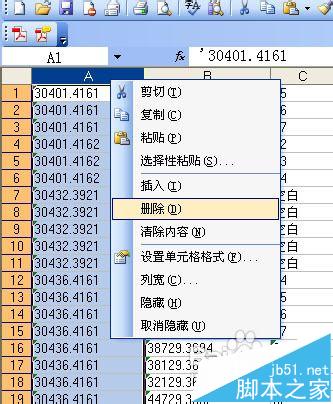

13、在生成的文件中，刪除表格的坐標X列，它已經沒有用處了

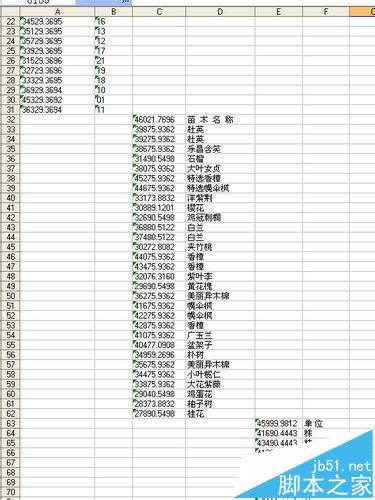

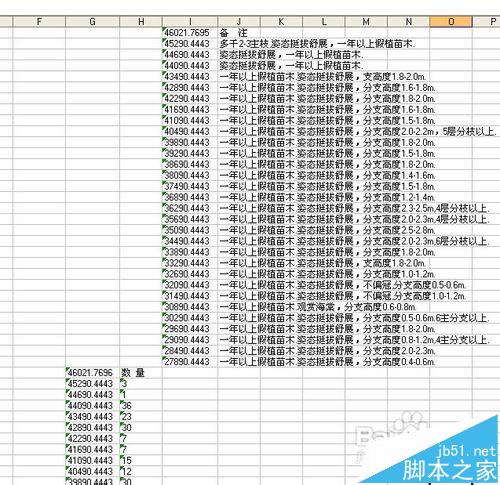

14、為了在之后的排列過程中不產生干擾，我們把已經明顯分開的項目，框選剪切粘貼成錯位的梯級,如下圖

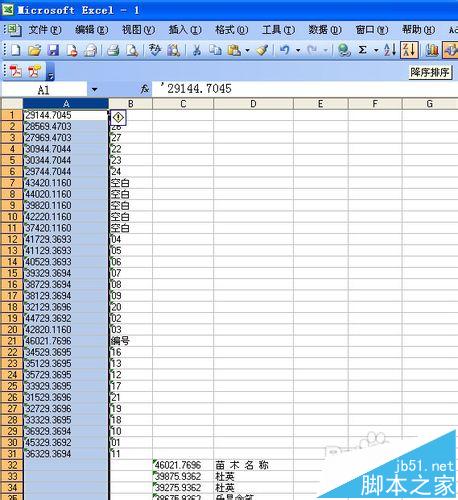

15、分別按照Y坐標列，做降序排列，注意是降序，​​并注意在彈出菜單中一定要勾選擴展選定區域，點擊排序

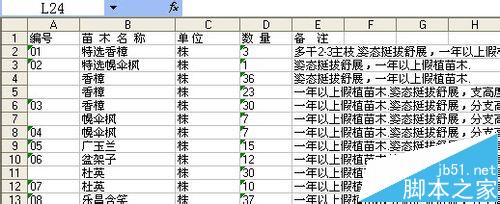

16、整理表格，將所有坐標列都刪除，然后將梯級的表格剪切粘貼到它該在的位置，這個很簡單了

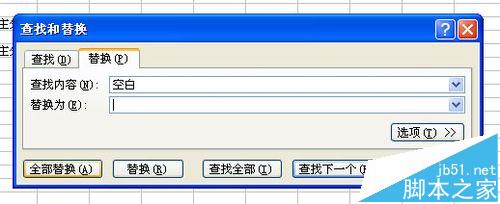

17、將顯示為空白的文字替換為空，具體操作為 按CTRL+F 如圖​ 點全部替換

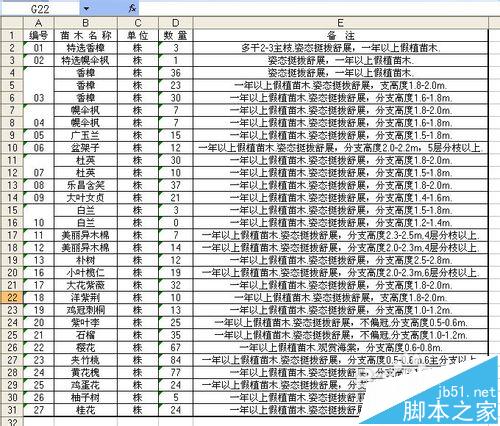

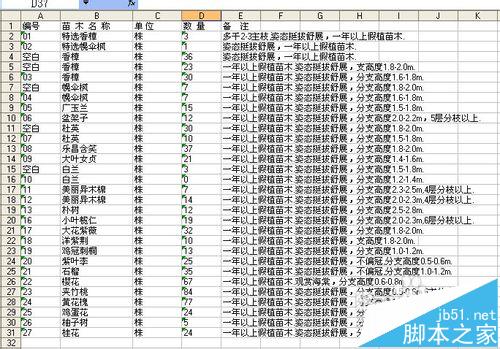

18、最后整理一下表格，刷一刷文字樣式，完成了最終​作品，我們成功了

注意事項：理解X 和Y坐標的意義，這對我們在EXCEL中操作的理解很有幫助。
