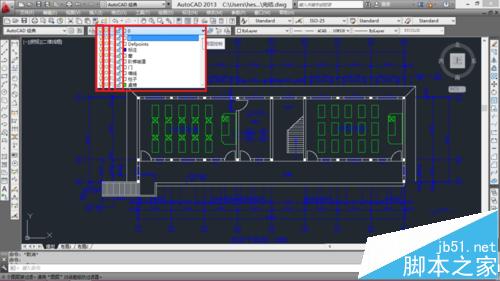

圖層的關閉/打開，冷凍/解凍，鎖定/解鎖可以幫助制圖者自由的穿梭在復雜的圖層中。以本人的一部成品為例，打開圖層，燈泡是圖層的關閉/打開，太陽是冷凍/解凍，鎖是鎖定/解鎖

一、先介紹圖層的關閉與打開：

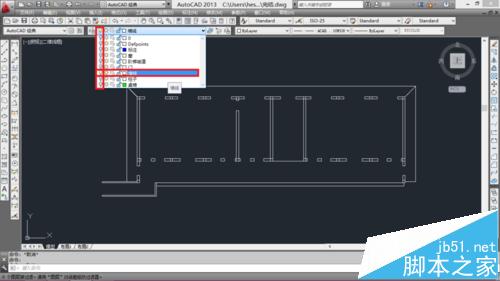

關閉某個圖層后，該圖層中的對象將不再顯示，但仍然可在該圖層上繪制新的圖形對象，不過新繪制的對象也是不可見的，另外通過鼠標框選無法選中被關閉圖層中的對象，這里我只保留墻線圖層，其余的圖層全關閉，效果如下！

二、下來介紹圖層的冷凍與解凍：

凍結圖層后不僅使該層不可見，而且在選擇時忽略層中的所有實體，另外在對復雜的圖作重新生成時，AutoCAD也忽略被凍結層中的實體，從而節約時間。凍結圖層后，就不能在該層上繪制新的圖形對象，也不能編輯和修改。這里我只保留墻線圖層，其余的圖層全冷凍，效果如下！和圖層關閉差不多，但還是有區別的！

三、最后介紹圖層的鎖定與解鎖：

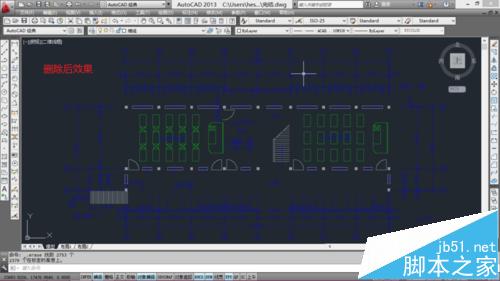

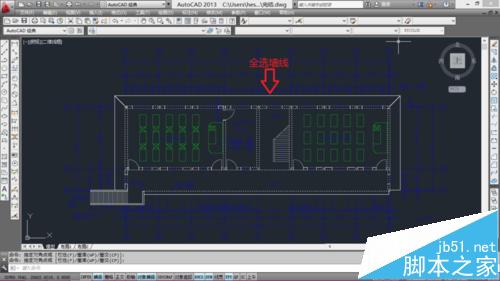

和凍結不同，某一個被鎖定的層是可見的也可定位到層上的實體，但不能對這些實體做修改，不過你可以新增實體。這些特點可用于修改一幅很擁擠、稠密的圖。把不要修改層全鎖定，這樣不用擔心錯誤地改動某些實體。這里只保留墻線圖層，其余的均鎖定，就可以只在墻線圖層上操作了，我這里把墻線全選，然后刪除，效果如下！其他的圖層是不會受影響的哦！

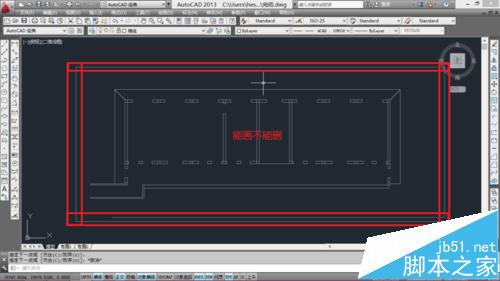

鎖定的圖層上只能只能增加線條，不能刪掉，不過可以撤退，下圖為我只保留鎖定的墻線的圖層。記得鎖定后是無法選中的哦！

注意事項：

1、被關閉圖層中的對象是可以編輯修改的，選擇的時候小心。

2、凍結圖層后，就不能在該層上繪制新的圖形對象，也不能編輯和修改。

3、鎖定后是無法選中的哦，

4、已關閉和凍結的圖層不會被打印，被鎖定的圖層只要沒有關閉打印就可以打印！
