在cad繪圖時，尤其是需要配筋說明時，需要用到鋼筋符號，本經驗就來簡答的介紹下如何在cad中插入三級鋼符號。簡單步驟如下：

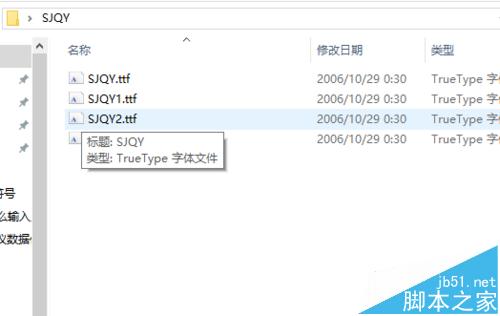

1、首先需要安裝SJQY字體。

2、解壓安裝到C:/Windows/Fonts中，如果提示已有該文件，直接跳過即可。

3、打開cad。，創建一個文字樣式，輸入命令“st”，回車。

4、新建一個文字樣式“SJQY”。

5、選中SJQY。

6、選擇它的默認字體，設置為“@sjqy”，確定。找字體的時候慢慢找，自要你完成第一、二步，就肯定能找到。

7、輸入文字命令“t”，回車。選擇SJQY字體。

8、開啟字母大寫，然后再輸入"C"，就可以得到三級鋼的符號。注意：這里一定注意了，一定要首先要開大寫，然后輸入字母“C”。就可以得到鋼筋符號了……

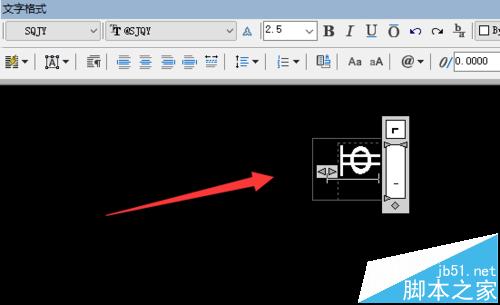

9、結果如下：

注意事項：后面輸入“c”之前，一定要先開大寫。
