用CAD繪制圖紙的時候，為了保證圖紙的尺寸大小以及規范，我們需要把圖紙繪制在相應的圖框中，那么怎么進行圖框設置呢?

1、打開CAD2008繪圖軟件，新建一個繪圖界面，如圖所示。

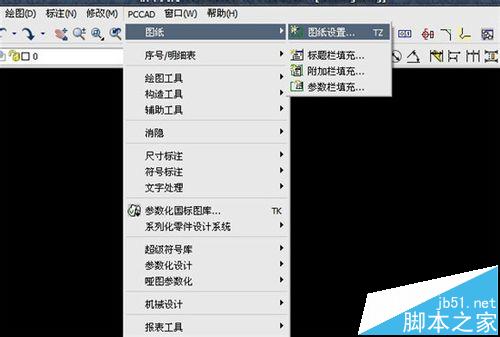

2、在菜單欄“PCCAD”中找到“圖紙”，下拉找到“圖紙設置”，如圖所示。我這里用的CAD是安裝了清華天河的，所以就直接可以調取了。

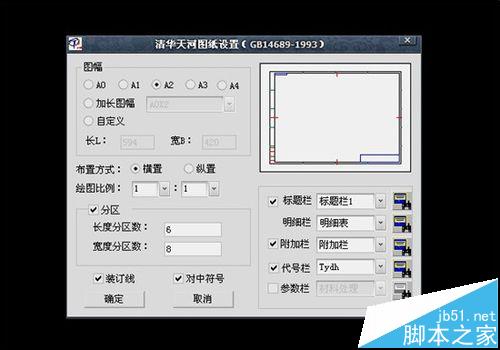

3、點“圖紙設置”，彈出“清華天河圖紙設置”窗口，如圖所示。

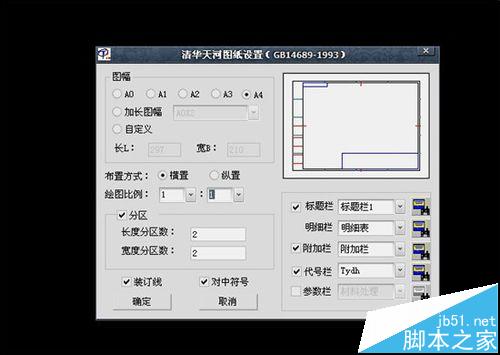

4、在“清華天河圖紙設置”窗口中我們可以看到有A0到A4五種圖幅，但在繪圖中我們可能遇到更大的尺寸的圖紙，可以對圖幅進行相應的比例設置。

5、在右下角可以對“標題欄”、“附加欄”、“代號欄”等進行設置。

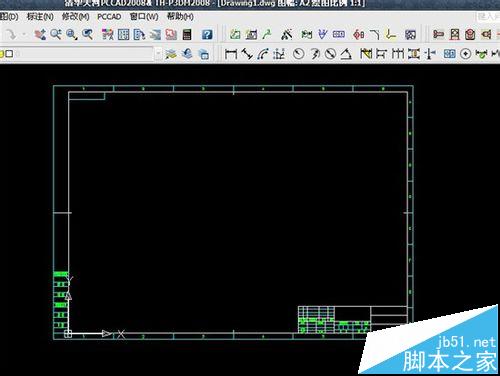

6、點確定，就可以在需要的位置插入設定好的圖框了。

注意事項：在繪圖之前設置好圖框至關重要。
