通過CAD軟件，在布局中加入標準圖框直接打印圖紙

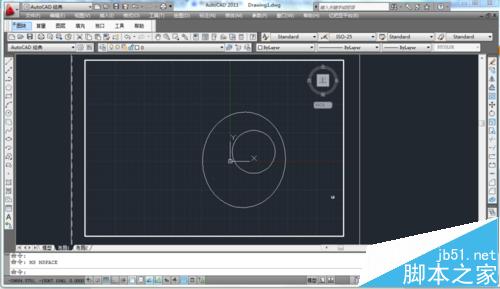

1、打開CAD圖紙

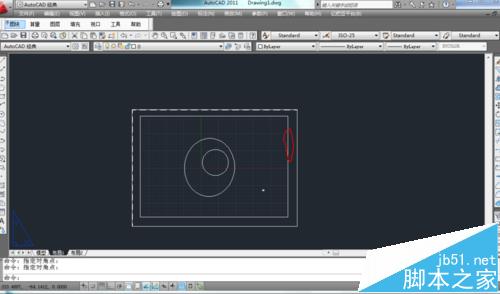

2、在CDA模板中建立標準圖框，以A2圖紙為例

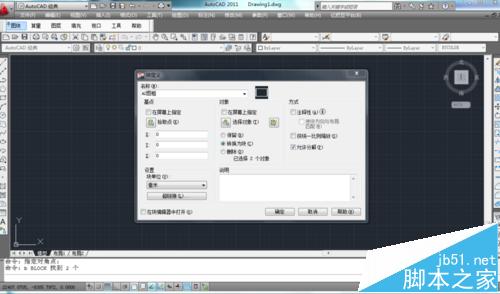

3、選擇圖框——按B鍵——設置標準圖框未塊并命名——確定

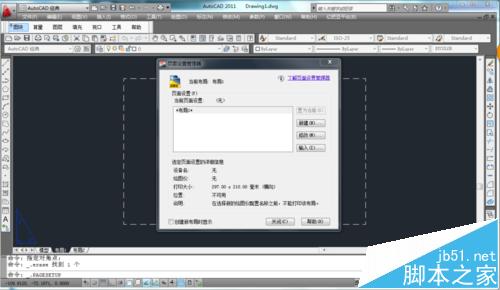

4、點擊布局進入——右鍵布局——頁面布置管理器

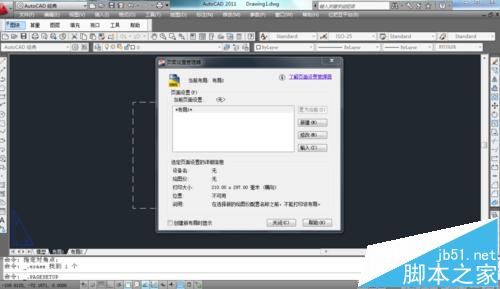

5、修改——選擇A2圖紙——確定

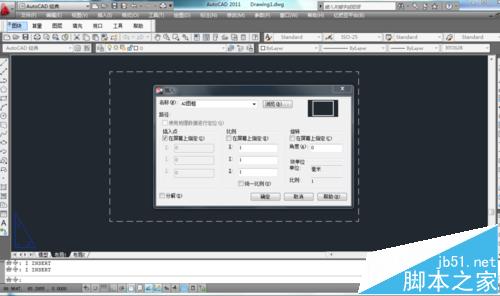

6、按I鍵——放入設置好的塊

7、按MV指定圖紙視口——按MS進入視口窗口中

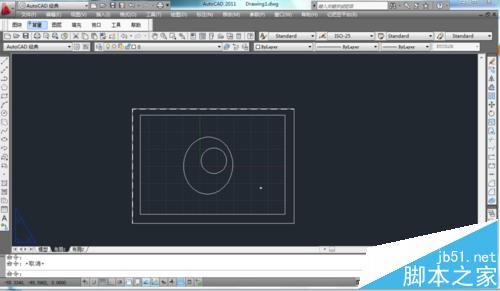

8、按Z——按S鍵——1/100XP設置圖紙比例——調整圖紙在圖框的位置——雙擊圖框外確定

9、右鍵圖框里——顯示鎖定——是

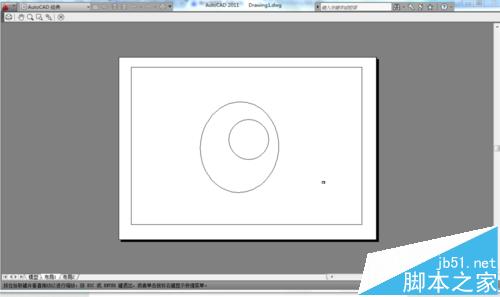

10、圖框設定完成——打印預覽
