畫圖一直用AutoCAD2007沒有升級，也沒安裝天正之類的插件，在使用時，由于坐標定義，或者導入圖塊或引入別人的圖形等原因，經常會出現繪制的二維圖形不共面問題，對于填充及后期建模都有影響。在這里給大家介紹用AutoCAD的移動工具和擴展工具使二維線共面的兩種方法。

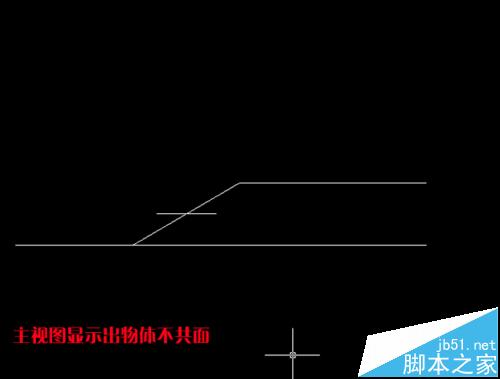

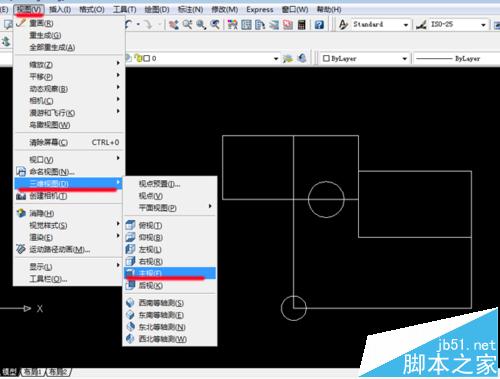

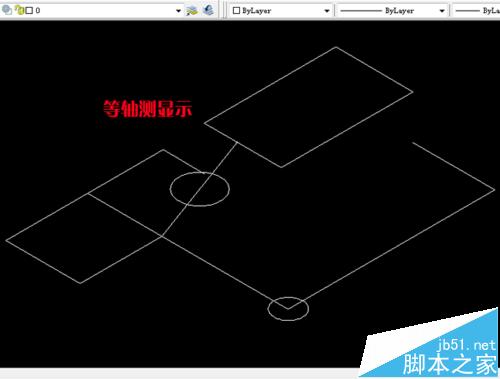

1、打開CAD，本例中平面圖形在頂視圖看沒什么問題，但進入到立面中就發現圖形不共面。

方法一：

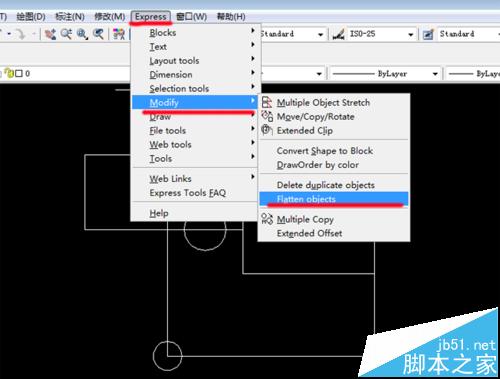

1、利用Express擴展工具將物體放置到同一平面。首先進入頂視圖，選擇Express擴展工具，選擇Modify——Flatten Objects展平物體

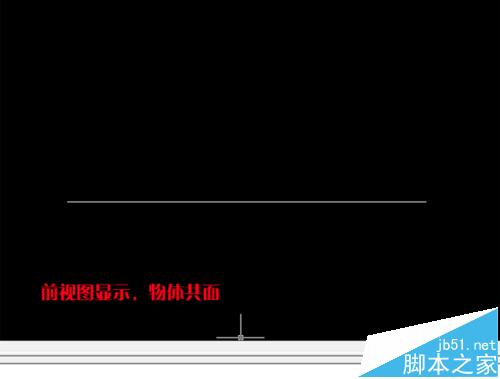

2、 選擇物體，確定（確定兩次，第二次是確認是否去除隱藏線），完成。在前視圖可見圖形已經共面

方法二：

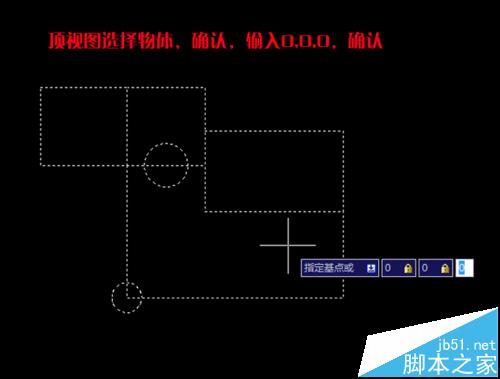

1、使用移動工具實現共面。回到頂視圖，首先使用移動工具，選擇物體——確認——輸入0,0,0（從原點出發）——確認——再輸入0,0，1e99（向上移動到正無窮）——確認

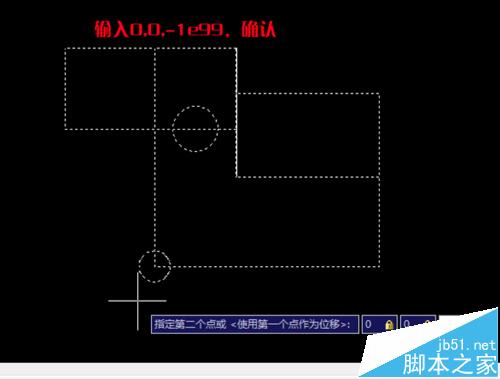

2、再次使用移動工具，選擇物體——確認——輸入0,0,0（從原點出發）——確認——再輸入0,0，-1e99（向下移動到正無窮）——確認

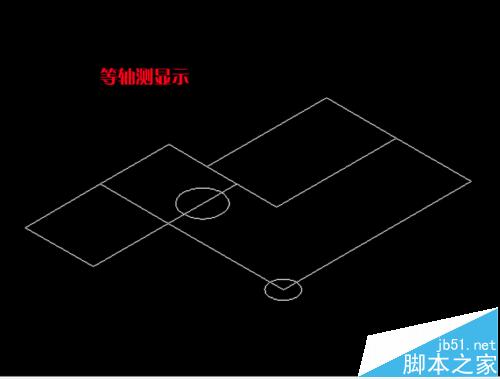

3、再次進入立面視圖，可以發現，繪制的二維圖形被放置到一個平面上

注意事項：

1、如使用方法二，請安裝Express擴展工具，在AutoCAD2007安裝時會提示。

2、這兩種方法對于三維物體也有效,如圖塊請先炸開。

3、如果場景中有圖塊，請炸開后執行。
