進階教程 教你使用CAD畫三維圖，進階教程 教你使用CAD畫三維圖。本例使用CAD2010版本(其他版本類似操作)

1、首先，在桌面上雙擊CAD2010軟件圖標，打開CAD軟件。

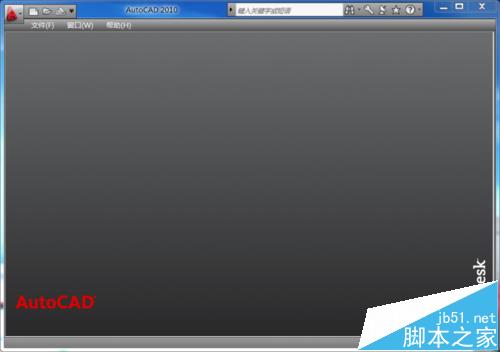

2、進入軟件界面

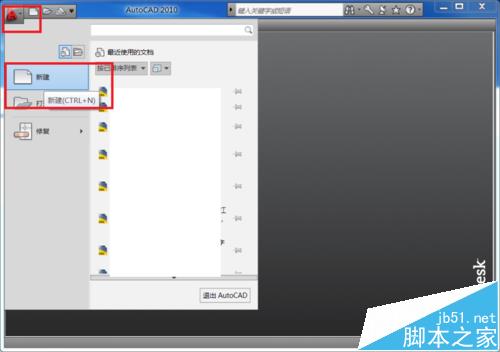

3、點擊下圖紅框圈出的位置，新建一個CAD圖形文件。

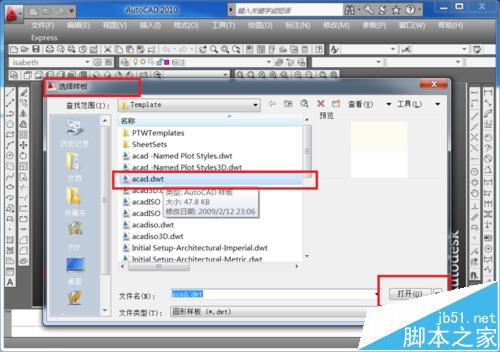

4、在彈出的對話框中選擇一個模板。本例選擇紅框框出的模板。

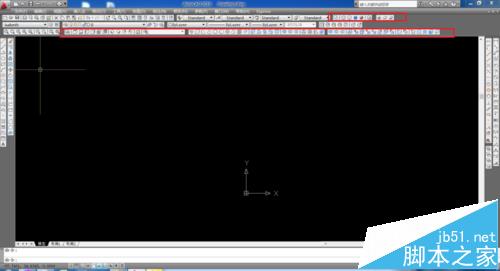

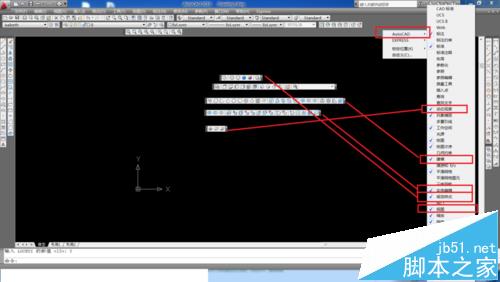

5、接下來我們在工具條空白的地方右擊,一個一個的點擊，調出畫三維圖形所需要用到的工具條，它們的圖標和文字的對應關系如下圖所示。鼠標點住它們并拖到工具欄適當的位置（只要自己知道在哪里就行）。

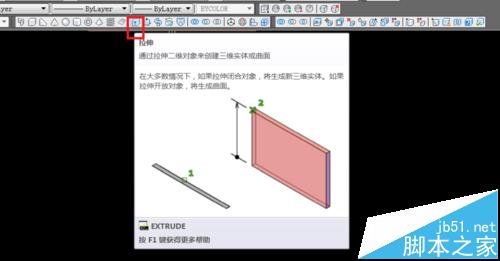

6、現在我們使用拉伸命令來進行一個三維制圖的操作。命令圖標如下圖。

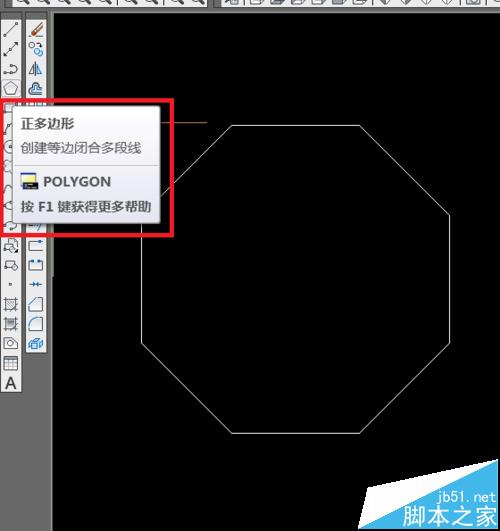

7、本例舉例說明畫一個8邊形的柱體。使用正多邊形的命令任意畫一個尺寸的8邊形。這里不詳細說明。截圖示意。紅框處著重看。

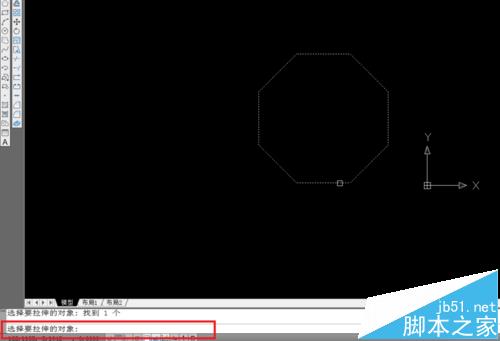

8、單擊拉伸圖標。跟著操作提示走。選擇拉伸對象-----------點擊8邊形-----------右擊確定，截圖紅框處著重看。

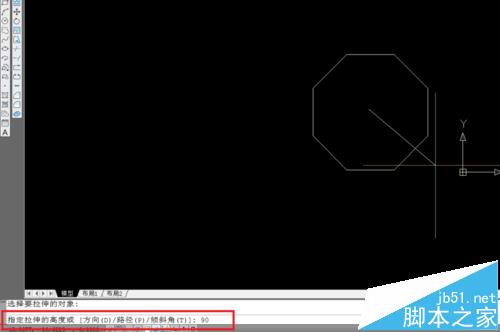

8、指定拉伸高度。（這里輸入90，尺寸單位mm），回車確定。截圖紅框處著重看。

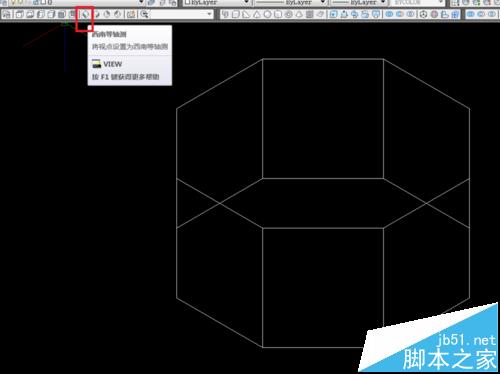

9、點西南等軸測。截圖紅框處著重看。

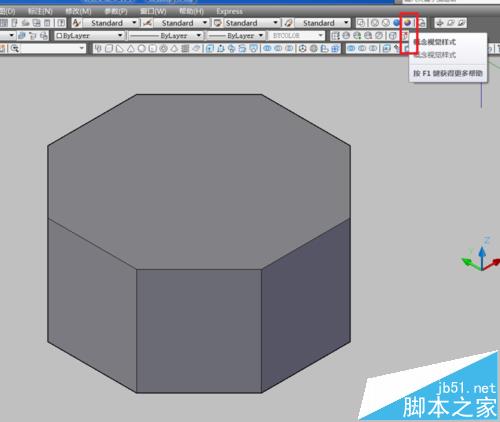

10、點概念視覺樣式。截圖紅框處著重看。

11、這樣，我們就畫好了一個三維的多邊柱形。
