AutoCAD三維實體造型功能已經出來了許多年了，它的實體創建相對于其它三維軟件要死板一些，需要注意的地方要多些，而且沒有可以返回設計樹修改的功能。這里主要講一下用實體旋轉加厚來繪制圖形，以下圖的一個碗為例。

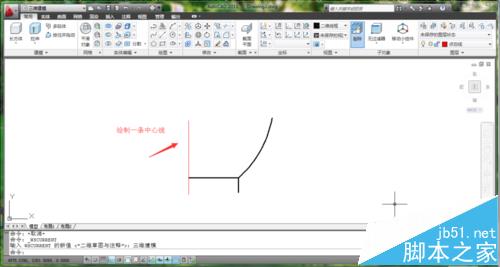

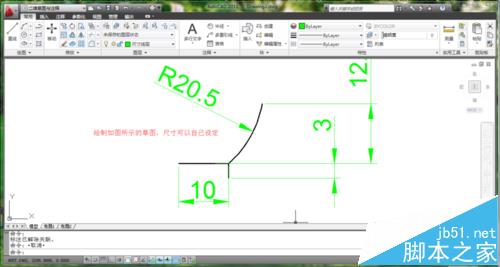

1、隨意繪制一個碗邊緣的形狀，尺寸可以自己設定，盡量讓輪廓相似。圖中是我簡單的設計的一個尺寸作為參考。輪廓繪制完成后再繪制一條中心線，如圖所示。

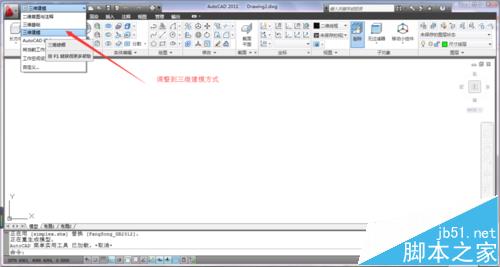

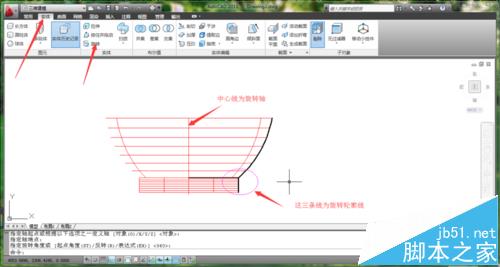

2、將工作空間調整到三維建模，操作如圖。選擇旋轉命令，選擇前面繪制的輪廓線為要旋轉的曲線。選擇中心直線為旋轉軸，生成如圖所示的效果。

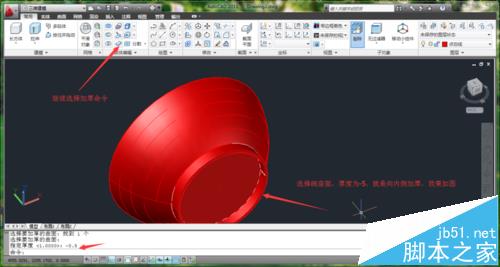

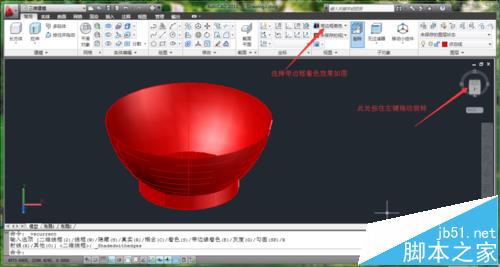

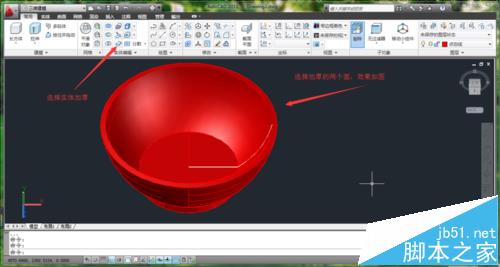

3、選擇視覺樣式為帶邊框著色，則生成實體顏色顯示。選擇實體編輯中的加厚命令，選取碗側面和底面，進行加厚，完成后繼續選擇加厚命令，選取碗座面向內側加厚。效果如圖所示。

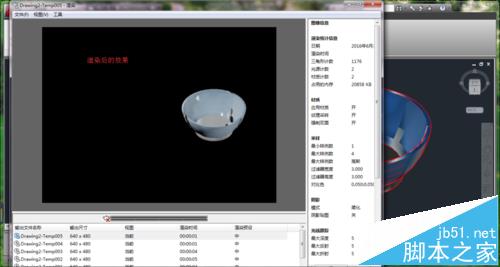

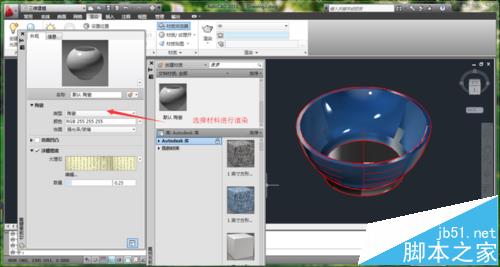

4、選擇渲染，打開材質瀏覽器，選擇材料為陶瓷，對碗進行渲染，結果如圖。

注意事項：

在實體加厚過程中，輸入厚度為正則向外側加厚，輸入數值為負則向內側加厚。
