使用天正制作戶型圖或者其他平面圖的時候，經常需要計算房間面積，除了使用多段線（PL線）框選然后計算外，還有什么快速的方法呢？我來介紹一下自己的經驗。

1、打開天正軟件，以天正2014為例，其他版本均可適用。下圖為天正2014工作界面。

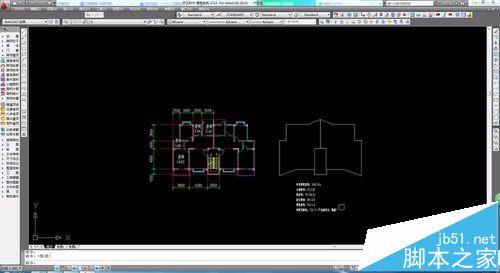

2、打開制作好的cad圖紙，以某戶型圖為例。

3、在該平面圖中，存在兩個鏡像關系的戶型，每個戶型除了門廳等交通空間之外存在六個使用房間。

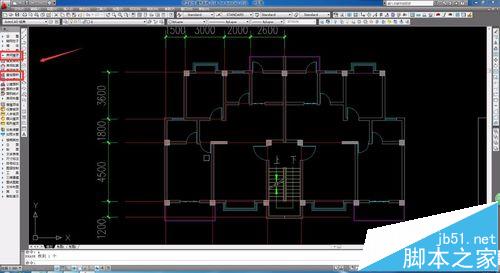

4、在天正左側工具欄依次選擇“房間屋頂-查詢面積”

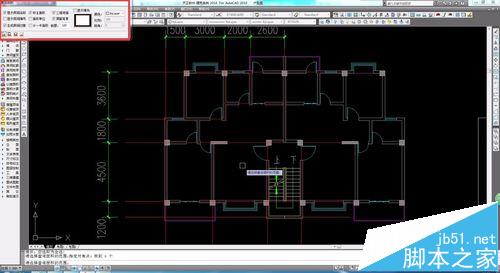

5、選擇后會跳出“查詢面積”對話框，并提示我們選擇需要查詢面積的房間。

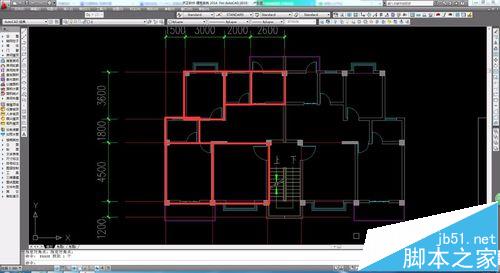

6、將需要查詢面積的房間框選，或者直接選擇所有圖形。選擇成功后點擊房間內的空白處，便可以將房間面積置入其中。

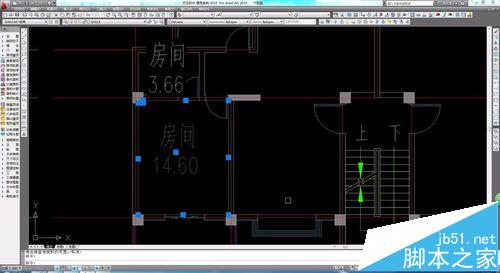

7、在這里顯示的面積是房間凈使用面積，編輯角點可以適時改變房間面積的數字。

注意事項：

使用“面積查詢”功能所計算出的面積都是房間凈使用面積.
