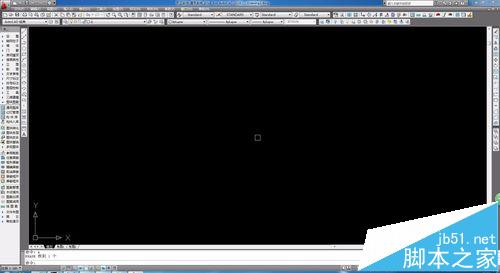

1、打開AutoCAD/天正軟件，以天正2014為例，其他版本均可適用。下圖為天正2014工作界面。

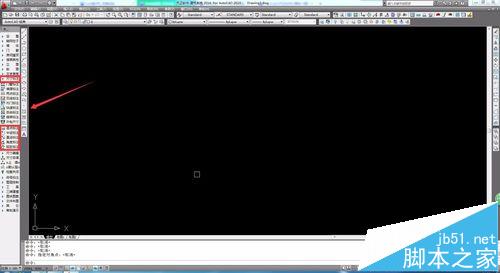

2、尺寸標注經常使用的有逐點標注、半徑標注、直徑標注、角度標注等功能，都在天正左側工具欄。

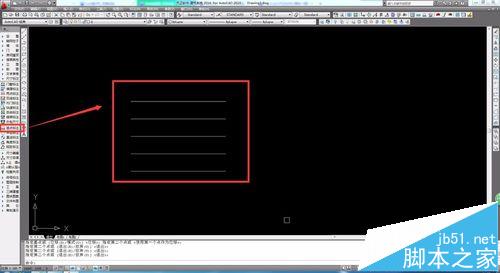

3、逐點標注。繪制幾條軸線，并使用左側逐點標注功能或使用快捷鍵“ZDBZ”或者右鍵快速工具也可以。

4、點擊選擇起點后，依次選擇后面幾條線段，完成逐點標注操作。

5、半徑標注。首先繪制一個圓形或者弧形，選擇左側工具欄中的“半徑標注”工具。

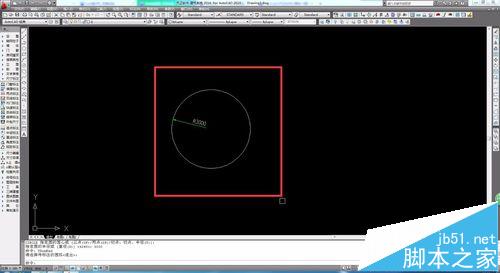

6、點擊圓弧上的任意位置，即可完成半徑標注操作。

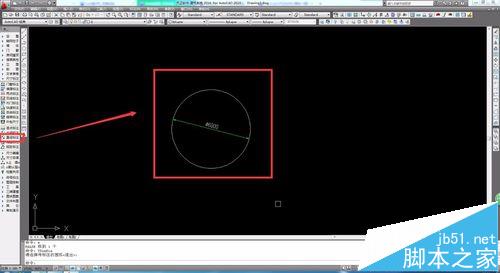

7、用同樣的方式可以使用直徑標注。在直徑標注中會有表示直徑的希臘符號“Φ”

8、角度標注。繪制兩條相交的線段，并使用左側工具欄中的角度標注工具。

9、依次選擇兩條線段，然后點擊標注需要出現的位置，即可完成角度標注。

注意事項：

這些標注都是最基本的標注樣式，多操作幾次就可以熟練掌握。
