CAD圖紙利用布局可以將我們需要的模型里面東西顯示出來，模型其余部分不顯示，這樣可以在視口中調正所要顯示的文件，為了清晰顯示，肯定是顯示的圖紙?jiān)酱笤胶谩Ｓ龅讲灰?guī)則的圖形，或者是有局部地方需要大樣圖表示的，此時就要用到異形視口了。

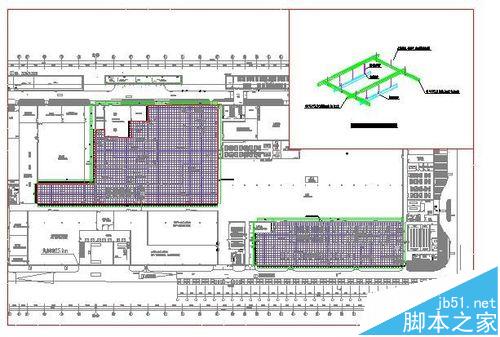

1、首先，我們打開一個工程圖紙，如下圖所示，是某項目二次吊掛圖紙，旁邊有個小圖是二次吊掛的局部詳圖。

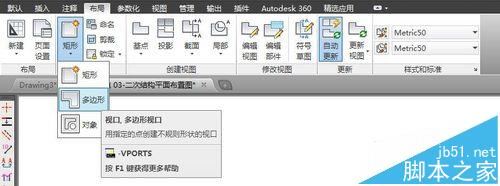

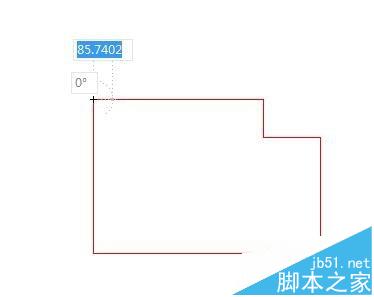

2、我們要到布局，利用布局標簽下的多邊形，可以繪制任意多邊形。

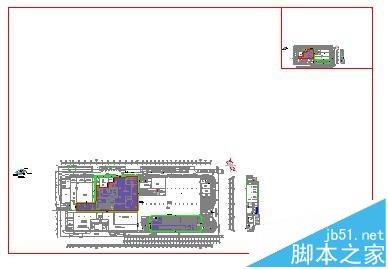

3、在右上角缺口處畫一個小矩形的視口，mv（新建視口），

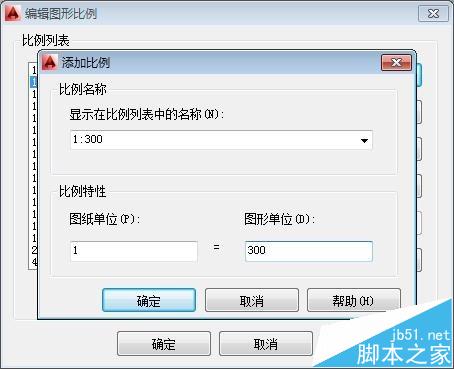

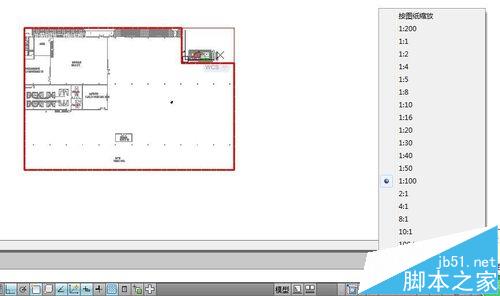

4、雙擊進入視口調整視口內圖形比例，如果有合適比例可選就選其中比例，否則，可自定義比例，

5、自定好圖紙比例，將大圖紙調整到1:300

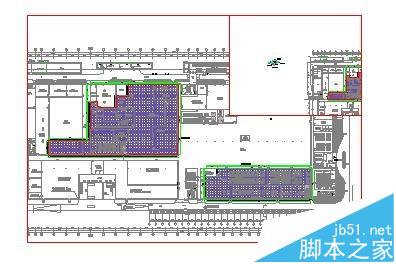

6、將詳圖調整到1:100，即可得到下圖所示布局

注意事項：

本人所用軟件為CAD2014版，如其他版本可能工具欄不同。
