倒圓角，是指利用一個指定的圓弧半徑光滑地連接二條線段。

1、打開CAD軟件，任意畫一個四邊形。

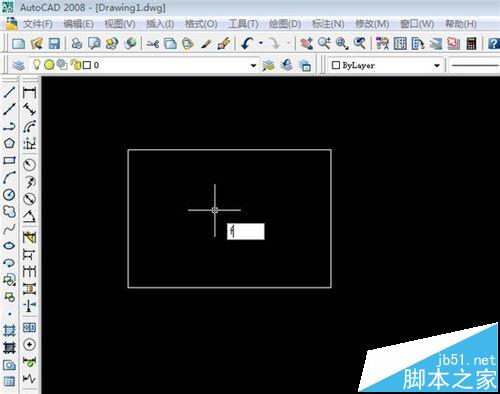

2、輸入“f”倒圓角快捷方式。

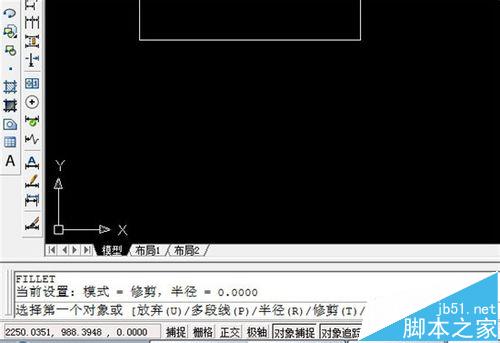

3、在下面的空白區域就會出現如圖所示的選項。

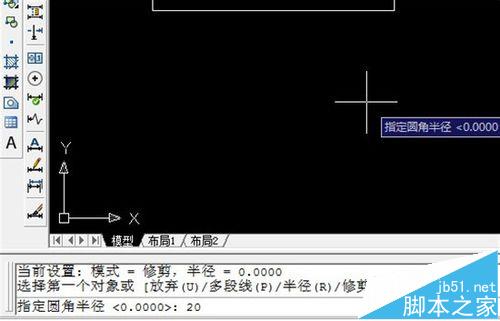

4、我們選擇半徑r，即輸入r，然后回車。并輸入半徑值20，回車。

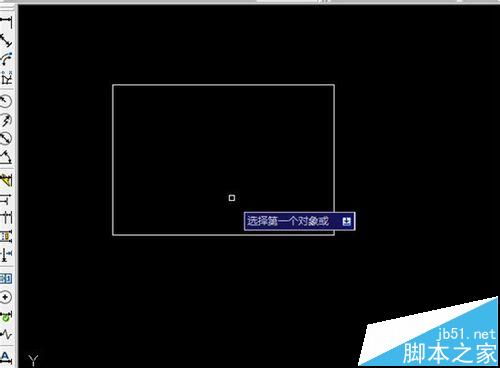

5、出現“選擇第一個對象或”。我們選擇一個相鄰的二邊，然后回車。

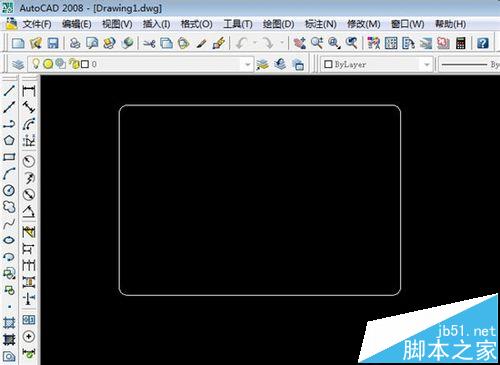

6、然后繼續回車，選擇相鄰的二邊，把剩下的三個對角倒圓角。
