洗衣機是圖紙設計時必不可少的生活用品，一般放在陽臺和廁所中。下面我來分享一下，怎樣繪制洗衣機平面圖。

1、調用矩形命令，繪制尺寸為550*595的矩形。

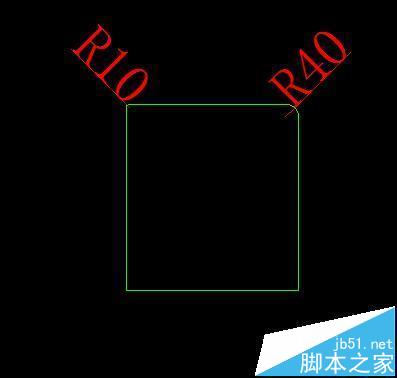

2、調用圓角命令對矩形進行圓角，左上角半徑為10，右上角半徑為40.

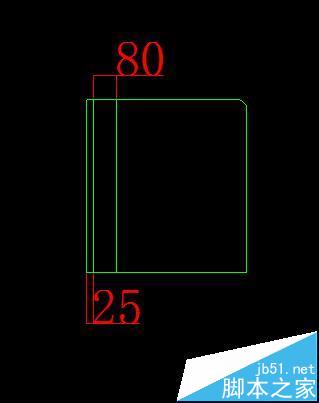

3、調用分解命令然后調用偏移命令，偏移25、80.調用延伸“EX+雙空格“。

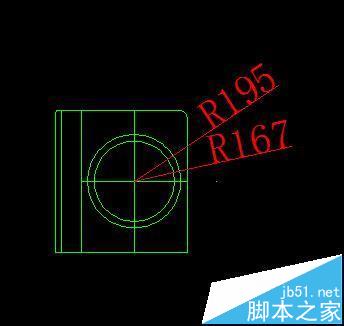

4、調用圓命令，繪制出尺寸半徑為167和195 圓，作為洗衣機的圓筒造型?？梢韵冉ㄒ粭l輔助線，完成后刪掉。

5、調用填充，填充調用漸變色，圓內填充AR-rroof圖案。

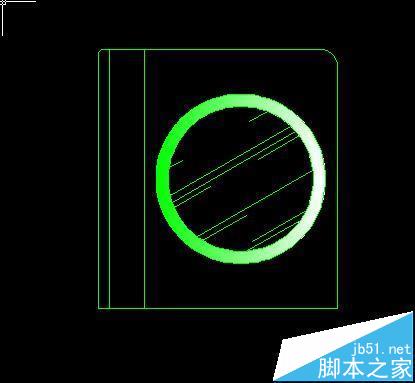

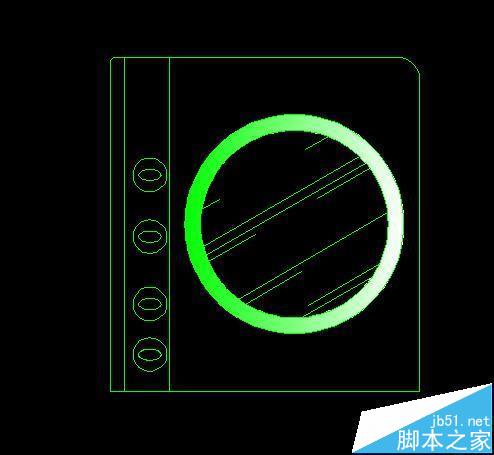

6、調用橢圓命令，繪制出洗衣機開關按鈕。，并用復制得到四個開關。繪制洗衣機完成。

注意事項：

快捷鍵：co=復制 m=移動 c=圓 el=橢圓 h=填充 L=直線
