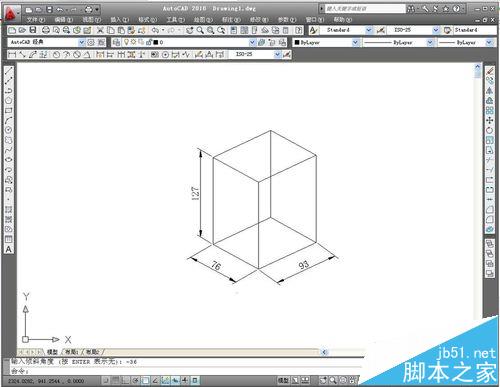

在二維圖形里面對軸側圖進行標注，使標注有立體感

1、在桌面打開AutoCAD2010

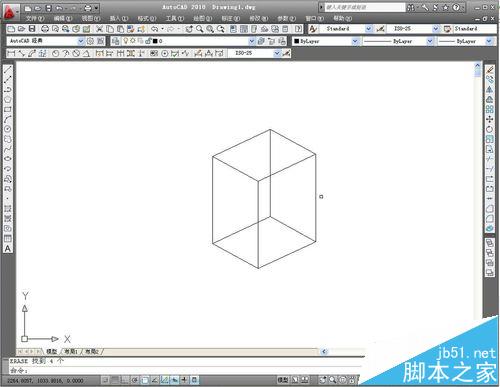

2、先繪制一個立體二維圖形

3、然后對其長、寬、高進行標注，如下圖為常規標注。如何修改成圖1的效果

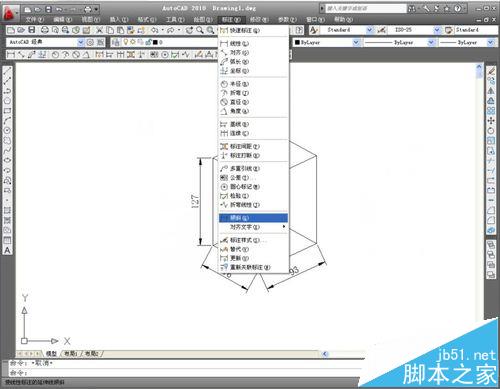

4、點擊上方下拉菜單“標注（N）”選擇“傾斜（Q）”

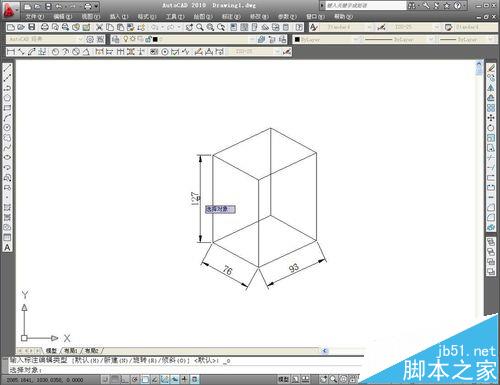

5、在命令行里面出現“選擇對象”，此時光標變成一個矩形框。然后選擇需要修改的尺寸，如長高度尺寸“127”

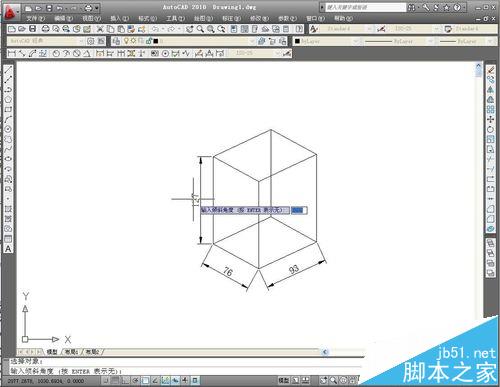

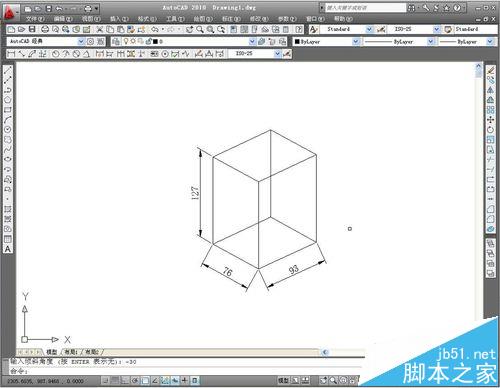

6、選擇后，點擊右鍵。此時命令行會出現“輸入傾斜角度（按ENTER標示無）：”輸入需要傾斜的角度。如-30°,之后成功傾斜

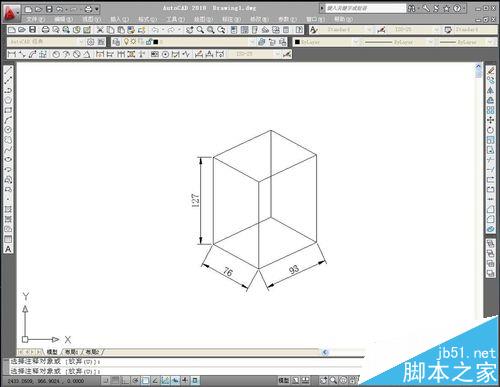

7、按上一步驟，修改寬度和長度方向的尺寸。

注意事項:

傾斜之前需要確認傾斜角度.
