在進行CAD工程制圖時候，有時需要打出鋼筋符號，網上不少的快捷方式，但是經過本人嘗試，不容易成功，部分能打出來，但是多數都打不出來，這里根據個人實踐，能夠簡單地打出所有鋼筋等級符號。

鋼筋符號

一、安裝鋼筋等級字體

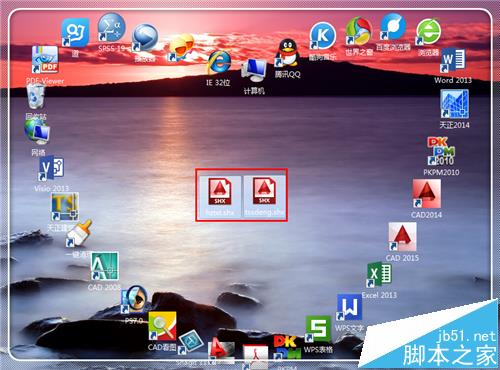

1、由于鋼筋是有專有字體的，本可以直接進行這里的第二大步，插入即可，不過，為了避免操作之后顯示問號，這里先安裝兩個字體，復制引號內的內容“tssdeng.shx下載”、“hztxt.shx下載”，下載這兩個字體，下載之后解壓，然后復制。

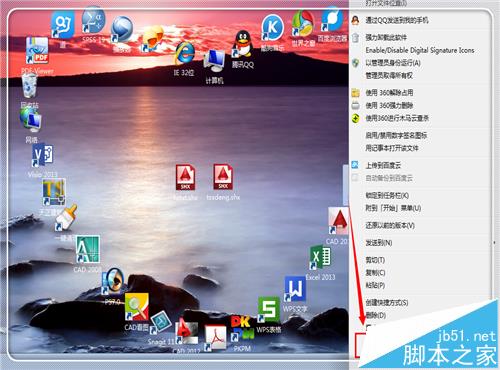

2、在桌面，右鍵點擊CAD快捷方式，然后在左下方點擊“屬性”，進入安裝屬性界面。

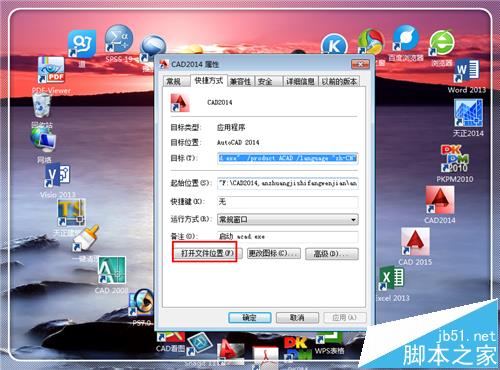

3、出現一個對話框，在左下角找到并點擊“打開文件位置”。

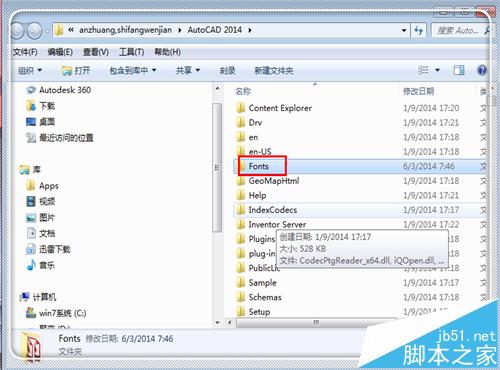

4、進入到安裝CAD的位置中，點擊“fronts”文件夾打開它。

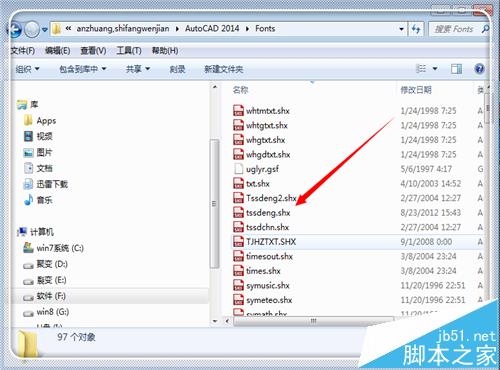

5、進入到“fronts”文件夾中，使用“ctrl+v”，或者是右鍵點擊，選擇“粘貼”，粘貼剛才的兩個字體。

二、一次性打出所有鋼筋等級符號

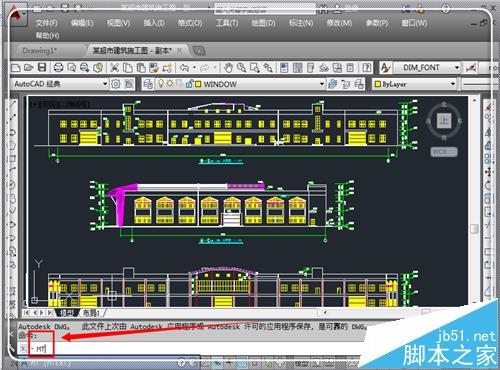

1、這里就很簡單了，這里直接給大家?guī)?lái)一次性打出所有鋼筋等級符號的方式，在命令欄輸入“mt”，點擊“回車”。

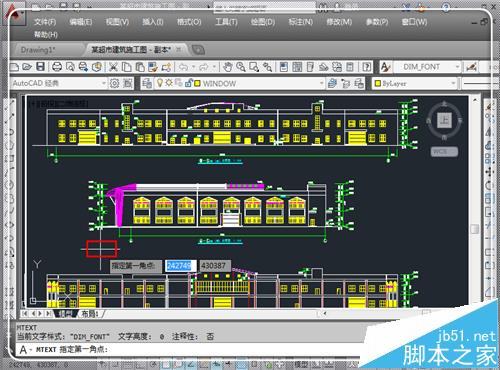

2、要求輸入多行文字的第一個角點，點擊第一個角點。

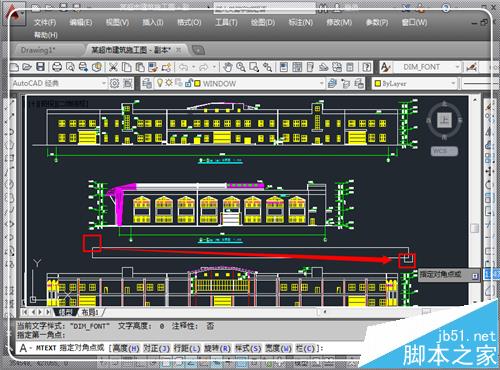

3、要求選擇多行文字的第二個角點，使用鼠標選擇第二個角點。

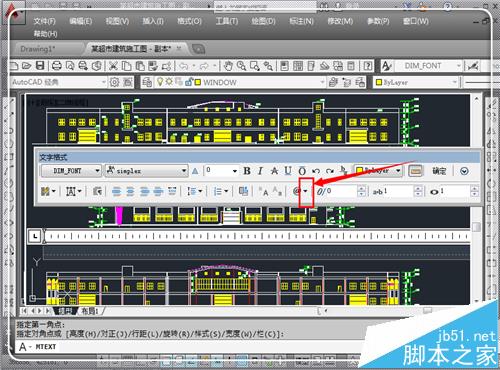

4、進入到多行文字編輯框中，在中間找到@后面的倒三角形，點擊它。
