cad如何繪制軸線? CAD繪制建筑圖軸線的教程

2020-07-20 13:11:35
字體:
來源:轉載
供稿:網友

在使用CAD進行編輯的時候,想要使用CAD進行繪制建筑圖的軸線,那么如何使用CAD繪制建筑圖的軸線呢?如下圖所示。下面給大家講解具體的繪制方法

1、打開CAD,進入主界面,然后在CAD中畫軸線命令是L,如圖所示

2、如圖所示,打開對象捕捉,在端點處畫圓

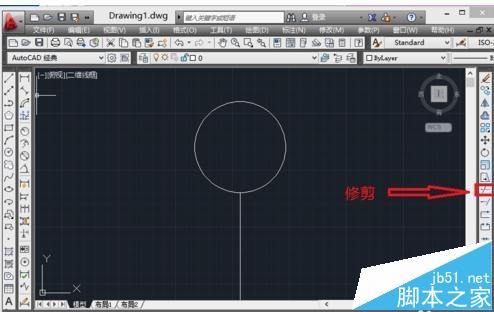

3、然后快捷鍵ctrl+a全選,tr修剪,去掉圓中多余的線

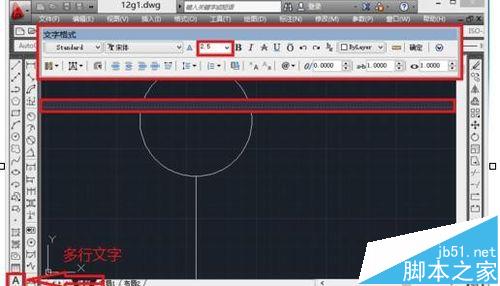

4、接著點多行文字(A)圖標,在圓中拖一個矩形,如圖所示

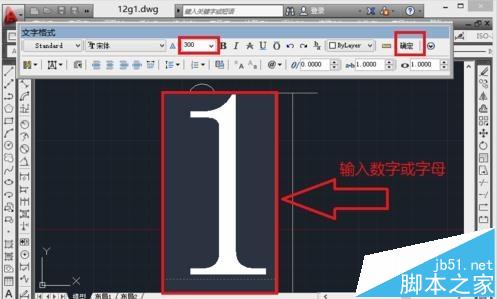

5、將字高改成比圓直徑稍小一點,輸入數字,設置好后點擊確定即可

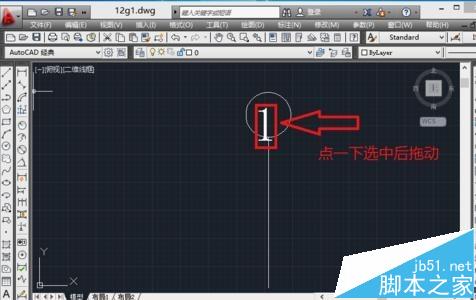

6、最后拖動數字大合適的大小即可

7、這樣就完成了,如圖所示效果
