CAD的矢量作圖和精確控制能力非常厲害，Excel的數據處理能力很了不起，把兩者結合起來我們就可以在AutoCAD里畫出各種各樣的曲線了。這里以數學函數曲線為例。

一、以三角函數y=sinx為例。

1、在A列從0開始以步長0.4（可自行調節）取若干個橫坐標；在B3單元格輸入“=SIN(A3)”，不包含引號，回車；在C3單元格輸入“=A3&","&B3”，不包含引號，回車；同樣方法填充B、C列其它單元格。

2、選中C列中的坐標值，Ctrl+C復制；在AutoCAD中輸入“PL”命令，回車；提示輸入坐標值時Ctrl+V粘貼，回車；大功告成，同樣方法可以繪制其它函數的圖像。

二、函數圖像舉例

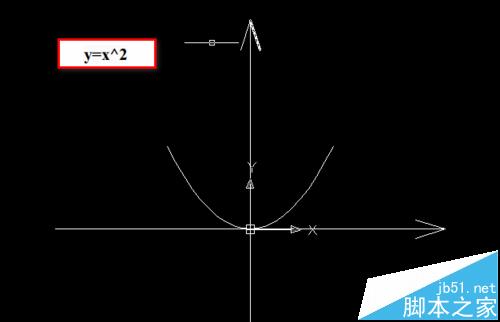

1、y=x^2

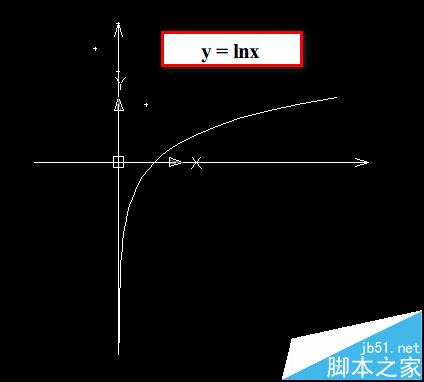

2、y=lnx

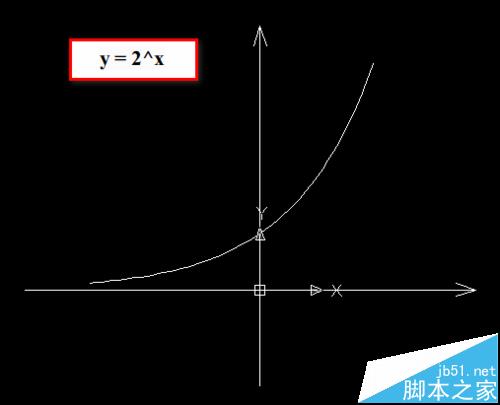

3、y=2^x

注意事項：

計算公式里的符號要在英文狀態下輸入。
