cad是應用最廣泛的計算機輔助設計軟件，學會cad多段線線寬怎么設置是必不可少的，下面小編教大家cad多段線線寬設置方法。

1、cad多段線線寬設置方法很簡單，在cad工具欄中選擇多段線。

2、我們還可以在命令行中輸入cad多段線快捷鍵pl，然后按回車鍵確認。

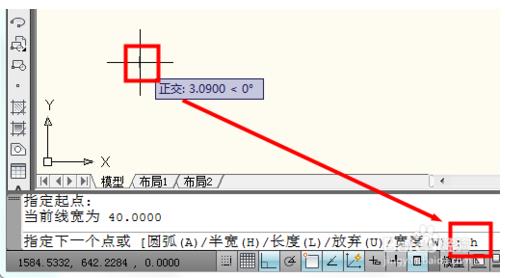

3、首先點擊鼠標指定第一點，然后在cad命令行中輸入h按回車鍵，設置多段線端點半寬。也可以輸入w設置多段線寬度，半寬即寬度的一半。

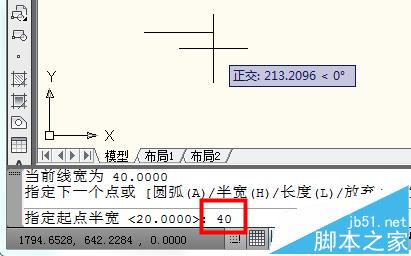

4、在cad命令行中輸入多段線半寬值后回車。

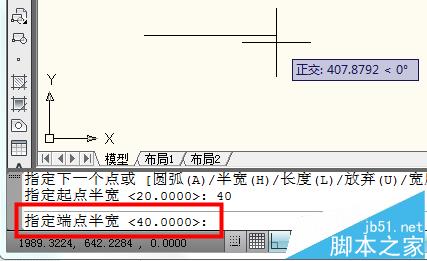

5、這時要求指定端點半寬，默認和端點半寬一樣，直接按回車就行。

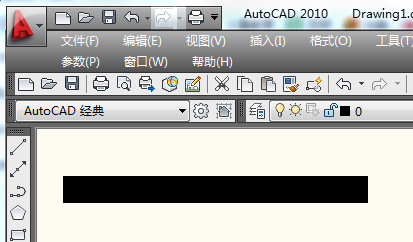

6、此時cad多段線線寬設置就設置好了，我們來看一下畫出來的多段線。
