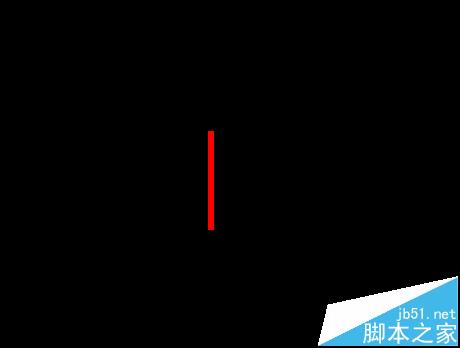

用CAD繪圖過程中，有時候我們需要使某些線段變粗，以便突出表達。根據我個人經驗，線段加粗的方法主要有三種，現在我來分享給大家，希望大家能受用。如圖所示，我用L命令繪制一根線段:，這根線段的寬度為默認寬度0.01mm。我現在的目的是使這根的線段變寬。

方法一：

選中線段，輸入PE回車，W回車，5000回車，5000代表相對寬度，可根據寬度自行調整，以上指令完成后，線就變寬了。

方法二:

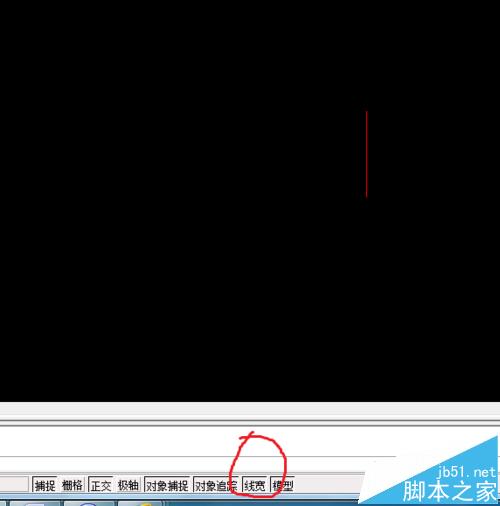

1、線寬顯示法。點擊打開線寬顯示。

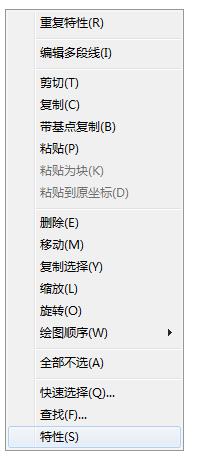

2、選中線段，右鍵，選擇特性。

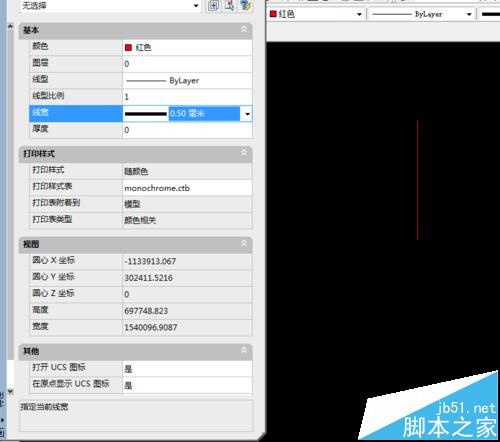

3、在特性對話框中，選擇線寬，如我選擇0.5mm，那線段則顯示寬度為0.5mm。

3、在實際繪圖中，我很少用線寬表示法，因?yàn)榫€寬表示很麻煩，如別人給你的資料，顯示的寬度七零八亂，很難調整。所以一般情況下不打開線寬表示，現在我教大家一種不用線寬表示而直接變寬的方法，即方法2.

方法三：

1、仍然是不打開顯示線寬。不采用L命令而采用PL命令繪制線段。

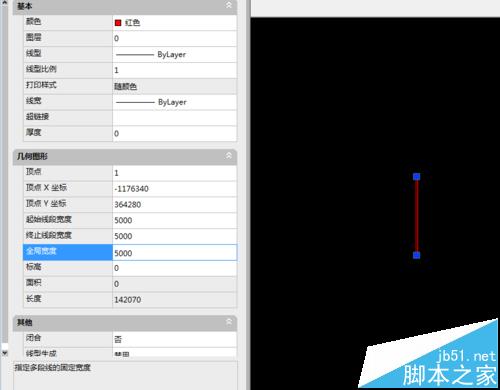

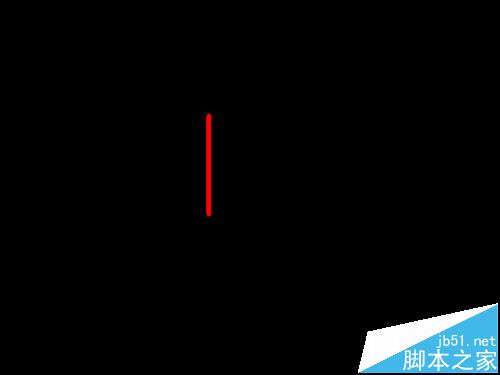

2、7選中線段，右鍵，特性，在對話框中，填入全局寬度，如我填入5000，則線段就變寬了。

注意事項：

建議大家不要打開線寬
