工作中，有時候需要把CAD2017繪制的圖形輸入到PS軟件，怎么把CAD圖檔輸出成EPS的圖檔呢？CAD2017不像其它三維軟件可以直接導出，用CAD輸出其它格式，需要借助于打印機，既然要用打印機把圖紙打印成EPS圖檔，就需要CAD添加打印機，下面就講解下如何在CAD2017中添加可以打印成PS圖檔的打印機；

1、啟動CAD2017軟件后，從文件－繪圖儀管理器進入；

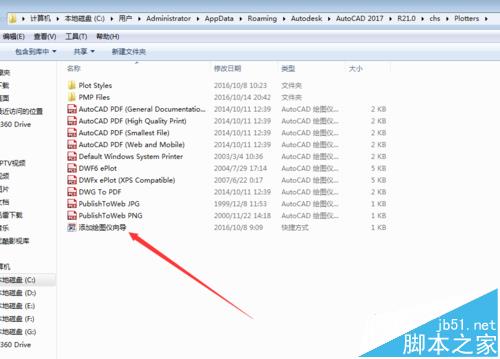

2、進入到添加CAD打印機界面后，把圖示操作，選擇“添加繪圖儀向?qū)?/strong>”；

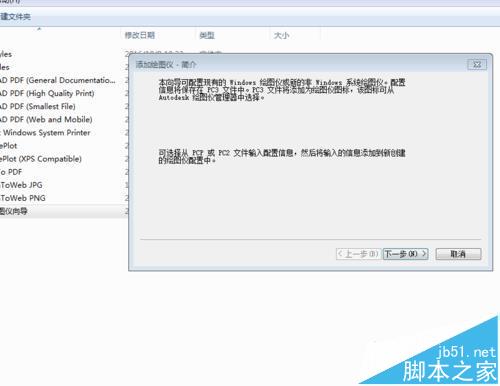

3、來到添加繪圖儀向?qū)Ы缑婧螅梢蚤喿x下其文字說明，然后再下一步；

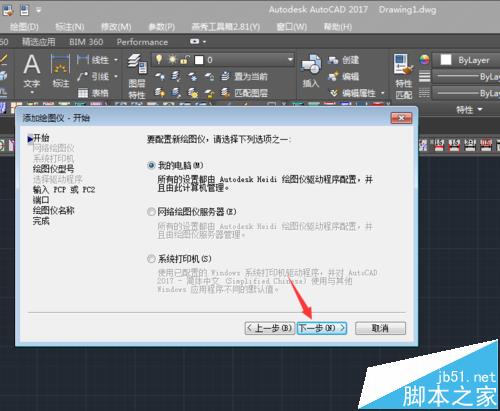

4、默認的選擇項是“我的電腦”，這里不需要更改，直接下一步；

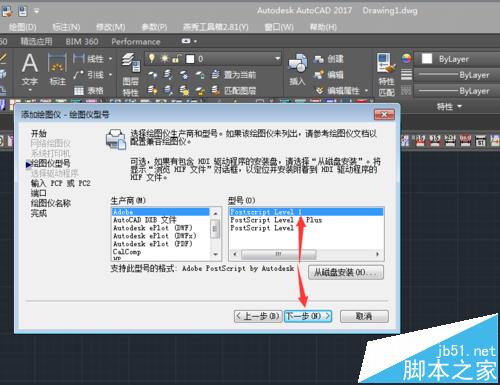

5、設備選Adobe公司的Postscript Level 1（默認的第一個）然后下一步；

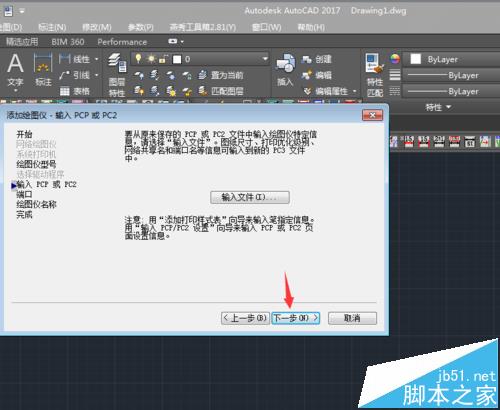

6、在輸入PCP或PC2選項時，按默認的操作，

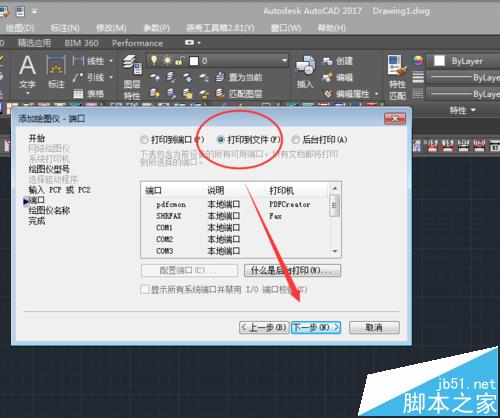

7、選“打印到文件”[這一步很重要，它決定著你能不能打PS文檔]，然后下一步；

8、填寫名稱，這里給個好記的名稱或者按默認的名稱進行設置即可；

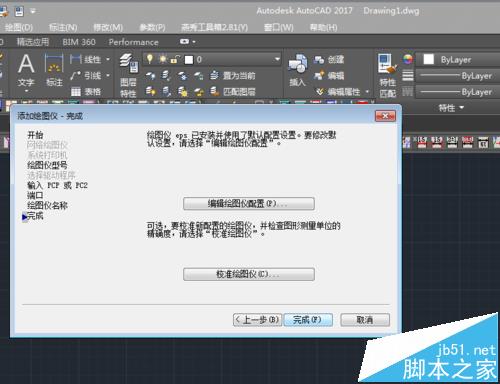

9、當提示添加繪圖儀向?qū)Ш螅碈AD添加打印機完成；

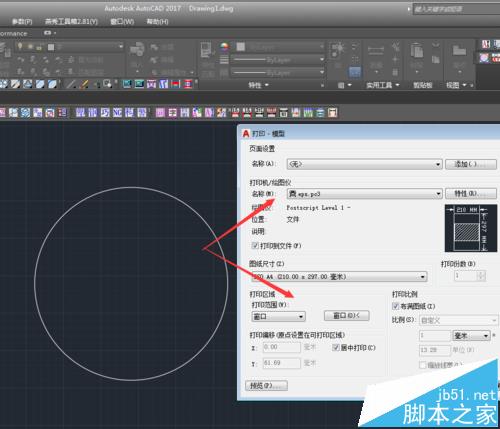

10、CAD工程師可以打開一張圖紙，或自己隨手繪制一張，然后選擇剛添加的EPS打印機，用窗口選擇圖紙，然后點完成；

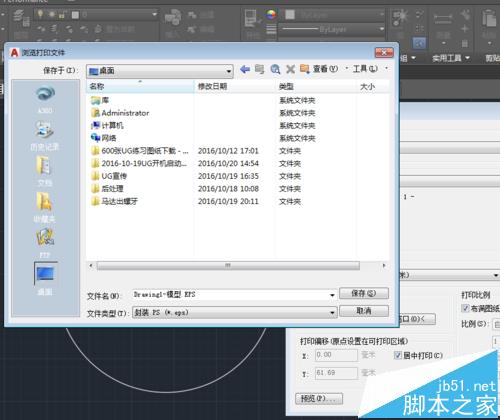

11、在彈出的窗口中，選擇文件的保存路徑，然后確定；到此用CAD打印機制作EPS圖檔完成，如果電腦上安裝有PS，就可以用其來進行圖片編輯操作了。
