倒角是CAD中常用命令，簡單的東西技巧性也很多，下面我說幾個簡單實用的，提高大家畫圖效率。

1、入門的東西就不多說了，入正題了：快捷鍵F輸入命令后，看下以下圖片，有個T修剪。

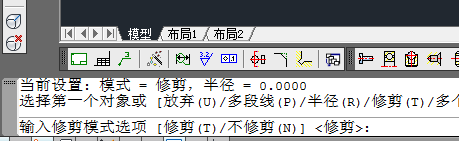

2、輸入T后，命令框如下：修剪 和不修剪，修剪就是去掉原有的線，不修剪就保留原有的線。

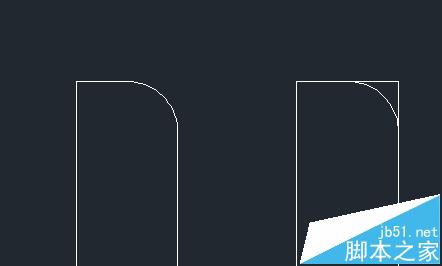

3、效果如下面圖片，我們一般是要修剪的，所以我們在操作時，一般不去選擇，不選擇是就修剪，輸下F再按R輸入圓角半徑，再點所要處理的對象即可。

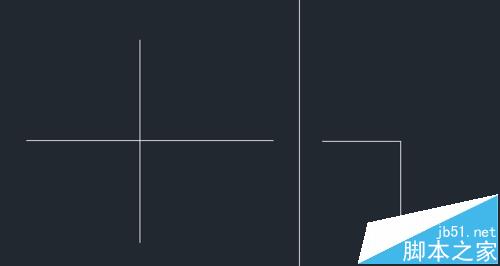

4、倒原角還有另一種用法，這個反正在學校是沒學到的，倒原角為0時，可以當修剪來用，輸下F--R---0再點所要處理的對象即可.效果如下：  直接倒掉多出來的線。我在畫圖中用的最多了，所以寫下來，

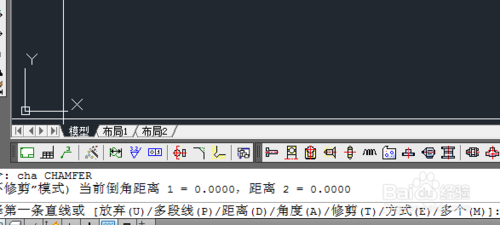

5、下面在說一下倒直角，快捷鍵CHA 輸入命令后，如圖片，這里就不多說，和上面差不多.

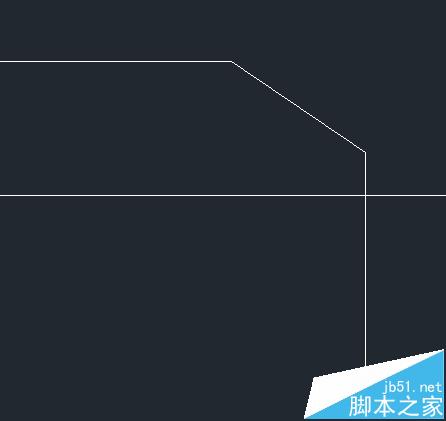

6、再按d輸入第一個倒角長度與第二個長度。再點所要處理的對象即可。效果如下圖片

7、倒角是機械行業常用命令，但倒角取值在特別的地方，不是亂用的，要考慮很因素。畫圖也要有一定的專業基礎，不是亂畫的，我們一定要好好學習.

注意事項：

倒角長度不能大過邊長，倒角不只是為了好看，主要是性能，裝配。
