使用一臺新的電腦時，我們都會把自己習慣使用的模板拷貝過來。但是剛剛用一臺新的電腦，用AutoCAD畫圖時，使用默認配置進行坐標標注或者在重點管控的尺寸上加腰型孔，如何快速快捷呢！

1、打開電腦已經安裝好的AutoCAD。（個人習慣：習慣使用快捷鍵了，所以大多數圖標都被隱藏了）

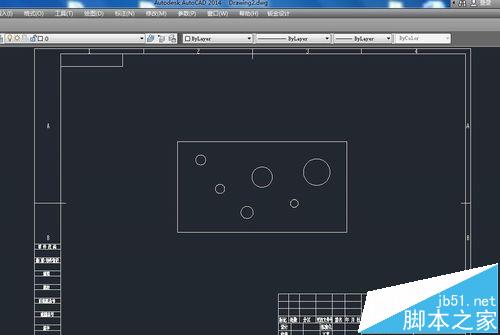

2、隨機在桌面上畫一結構平板圖作為范例

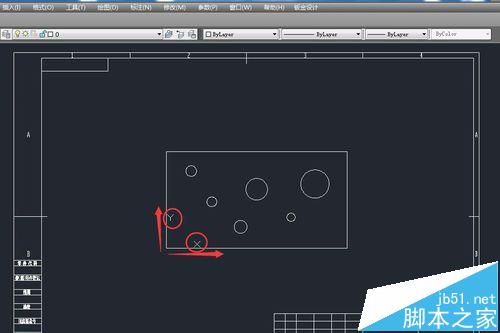

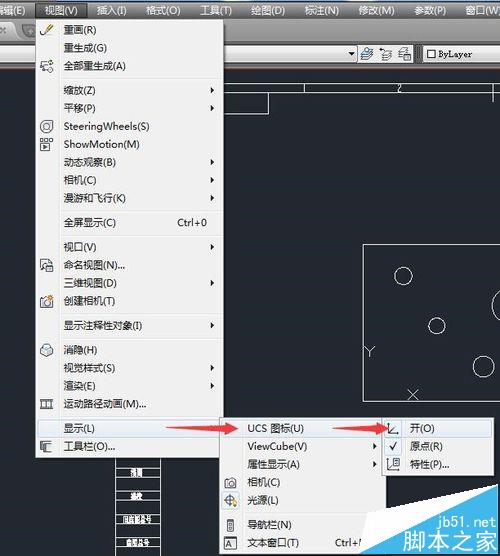

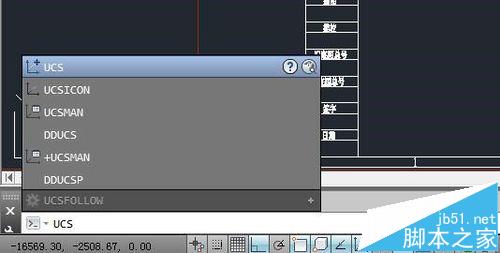

3、直接輸入“UCS”，把光標放置在你需要設置的原點位置，并選擇“X”、“Y”軸。桌面上就會出現已設置好的坐標原點，可以看到“X”、“Y”軸。如果看不到，需要打開坐標。

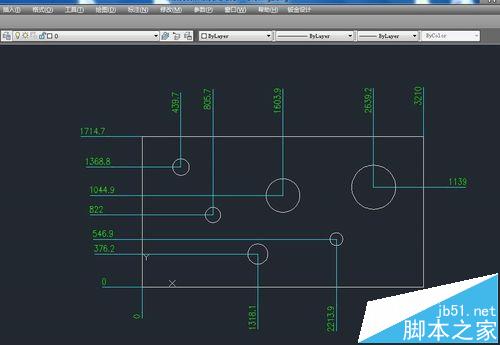

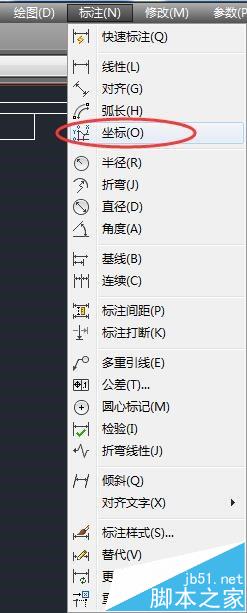

4、設置好坐標后，選擇“菜單欄”標注—坐標，進行標注尺寸

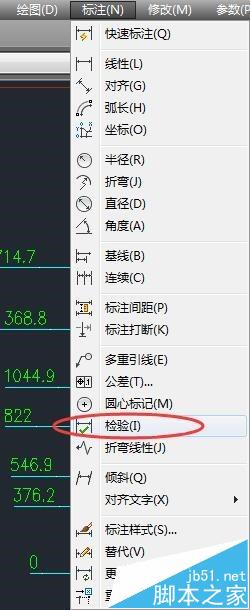

5、標注好尺寸，選擇“菜單欄”標注—檢驗

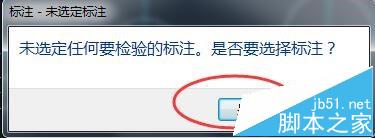

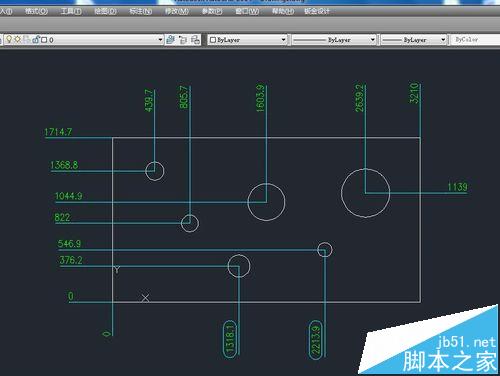

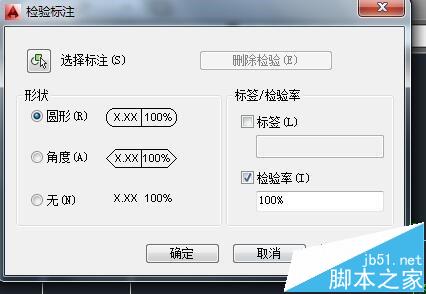

6、在彈出的窗口中，取消勾選檢驗率和標簽，選擇左側的形狀為圓形，然后確定。彈出對話框，點擊“是”。框選需要添加重點管控的尺寸，然后右擊確定。
