cad 2008怎么畫平面圖,平面圖是比較簡單的操作，只要懂的一些快捷方式就可以畫整套圖來，如下圖教您怎么畫平面圖。

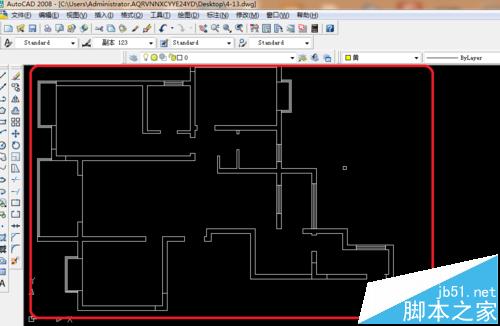

1、如下圖所顯示，這這一張圖完成它，用直線、偏移、修剪工具來完成它。

2、在如下圖是用CAD2008軟件來畫的，也可以用其它版本來進行畫，都差不多的，這張圖都有尺寸了，可以按照如下圖進行來畫完它到。

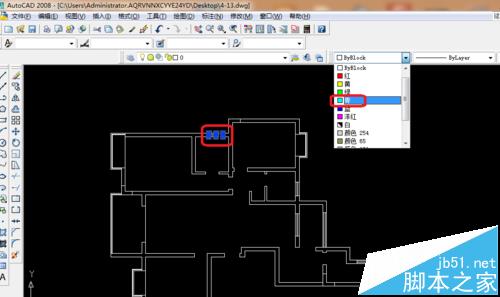

3、在選擇窗，窗的顏色一般情況下是青色來顯示，也可以用其它顏色。

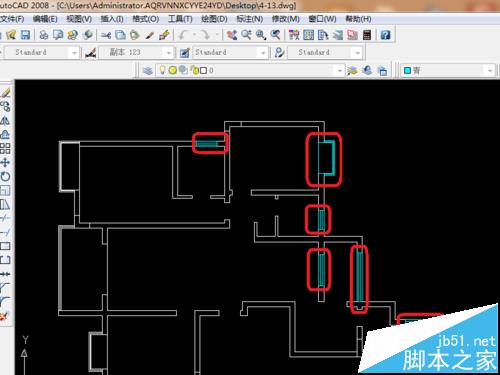

4、如下圖把其它的窗都改為青色。

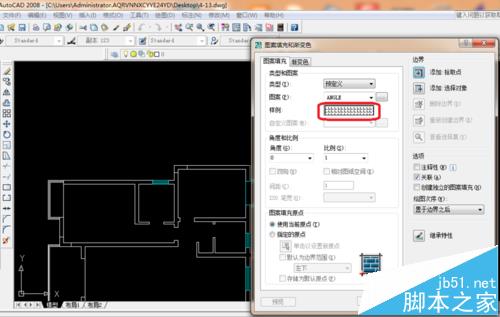

5、這里的快捷鍵是H空格鍵，就會出現如下圖圖案填充和漸變色，選擇樣例。

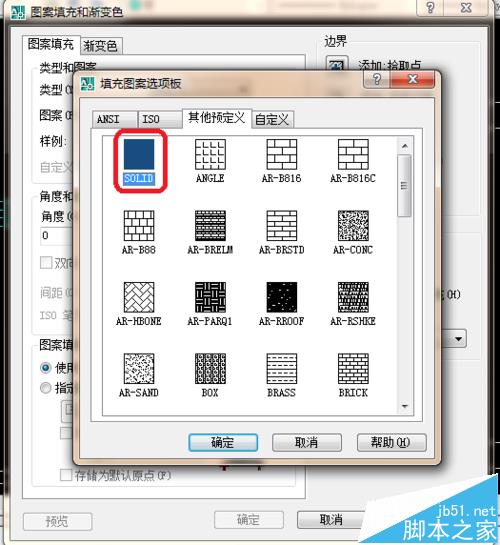

6、選擇其它圖案是solid這里是表顯墻，這里要標志哪里是墻。

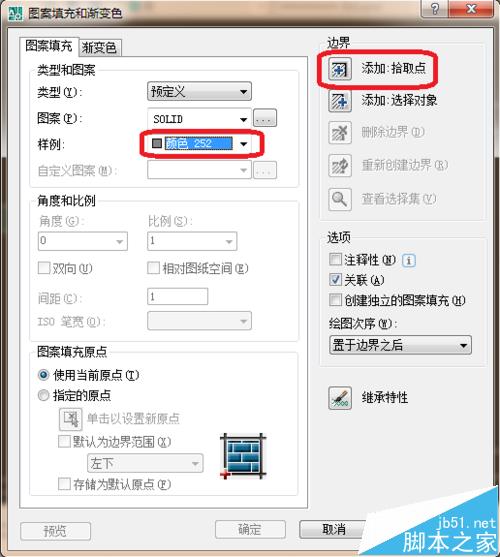

7、單擊要拾取點。

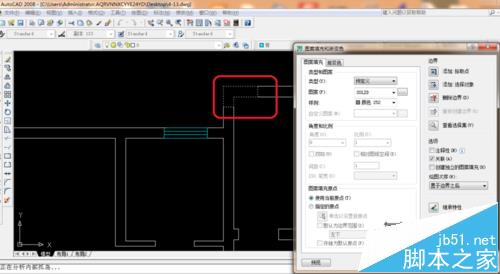

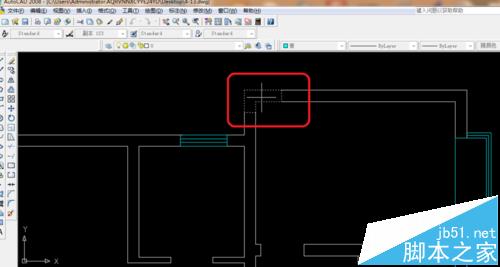

8、選擇如下圖這方框里，這就是柱了，是承重墻，是不能打的。選擇之后按空格鍵。

9、在跳到如下圖，單擊確定就可以了。

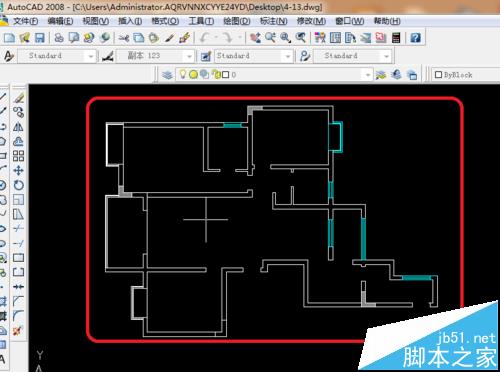

10、如下圖就完成了窗和墻的表顯，以后我們看CAD圖的時候就知道哪里是窗哪里是承重墻。
