假設圖中有一條斜線，傾斜角度并不清楚，如果我們想旋轉一水平圖形與此斜線平行該怎么辦？如下圖所示。我們可以先測量斜線的角度，然后再旋轉水平圖形，但斜線的角度如果并不是整數，這種旋轉就會有一定的誤差。

遇到這種情況，充分利用旋轉命令的參照（R）參數，就可以精確地進行旋轉。下面是具體的操作步驟。

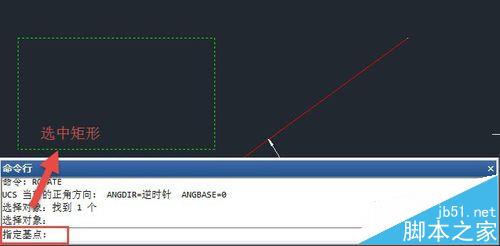

1、選中要旋轉的圖形，輸入RO命令，回車，如下圖所示。

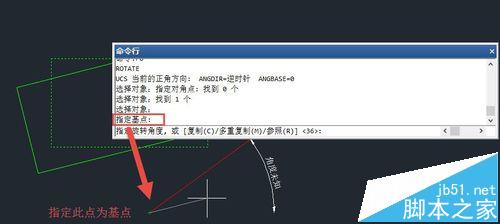

2、軟件提示選擇旋轉的基點，我們拾取傾斜直線左下方的斷點作為旋轉的基點，此時拖動鼠標，矩形會繞基點旋轉，如下圖所示。

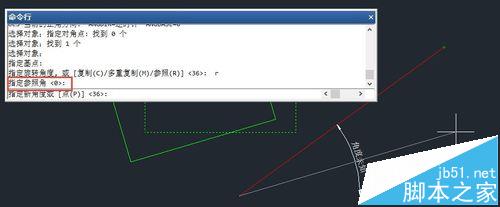

3、輸入R回車，軟件會提示輸入參照角，默認角度為0，也就是水平方向，因為矩形是水平的，我們可以直接回車，軟件會提示輸入新角度，如下圖所示。

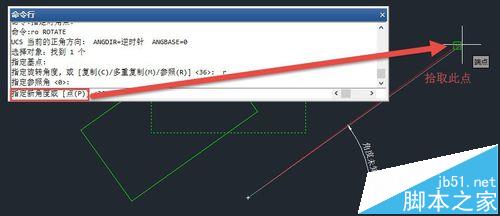

4、拾取直線的右上角的頂點來確定新角度，這樣就可以完成了參照角度的旋轉，如下圖所示。

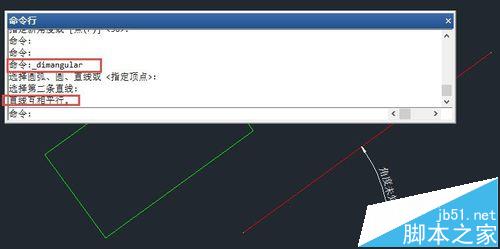

5、為了驗證矩形是否平行，我們可以用角度標注來標注一下矩形底邊和直線的角度，可以看到命令行會提示這兩條線是平行的，如下圖所示。

總結：

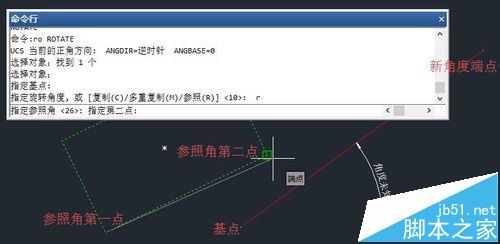

1、上面只是介紹了旋轉的參照參數的一種應用，被旋轉的圖形是水平的，因此在輸入參照角度的時候可以直接回車用默認的0度，如果矩形也是傾斜的，此時參照角度就需要輸入矩形的傾斜角度，如果矩形的傾斜角度也未知，在設置參照角時就需要捕捉矩形的兩個點來確定了。但在設置參照旋轉時新角度時第一點會用旋轉基點，因此基點還必須選擇直線的端點，如下圖所示。

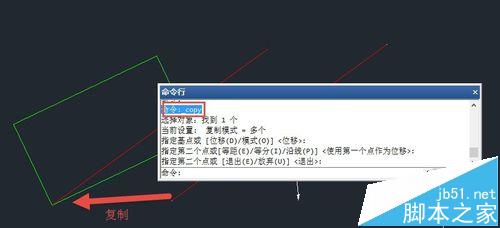

2、假設像上圖一樣，矩形和直線不在一起，但我們希望以矩形某個角點為基點進行旋轉，我們可以將傾斜的直線復制一條到矩形的角點處，如下圖所示。

3、初學者在用CAD的命令時，不太注意命令行的提示，對于不熟悉的參數也不太關注，當遇到問題時就沒有辦法，只有到網上四處搜答案。其實有空的時候把基本繪圖和編輯命令的每個參數的作用弄清楚，對于提高繪圖水平非常有幫助。

注意事項：

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件
