Cad主要用于繪制平面圖。不過它也配置了三維繪圖的功能。也許比不上像ProE，UG這些專業的三維軟件。但是還是可以做一個基本的了解，所謂技多不壓身嘛。說白了，三維圖也是從二維圖通過拉伸、掃描等方式得到的。下面介紹一下三維作圖中最基本的拉伸。

1、要繪制三維圖，建議將“視圖”選項卡添加到軟件上。方便進行視圖之間的切換。

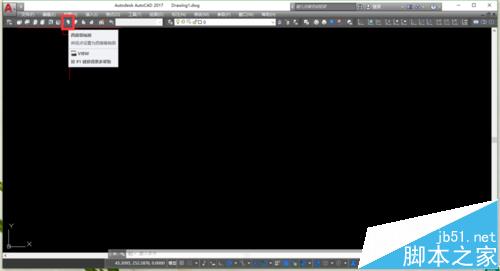

2、選擇“視圖”選項卡中的“西南等軸測”。當然，這不是必須的，可以選擇其它的等軸測，不影響。

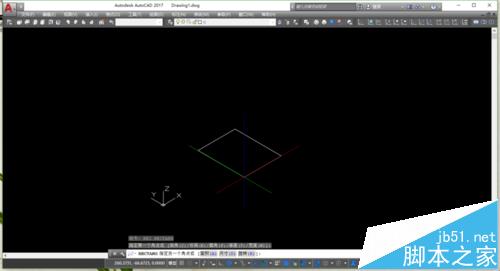

3、切換到西南等軸測之后，坐標系圖標和鼠標圖標都會發生變化。這個時候我們?cè)趫D中繪制一個矩形。

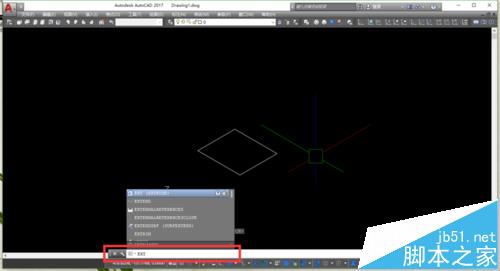

4、矩形繪制完成之后，就可以進行拉伸了。命令行輸入“EXT”-“空格”，框選畫好的矩形，回車。

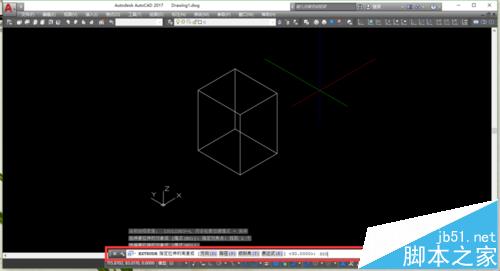

5、這個時候，命令行會提示輸入拉伸的高度。這里輸入“300”，之后回車。繪制完成的三維實體，在這種視覺看起來，并不明顯。為看得明顯些，可以轉換視覺樣式。

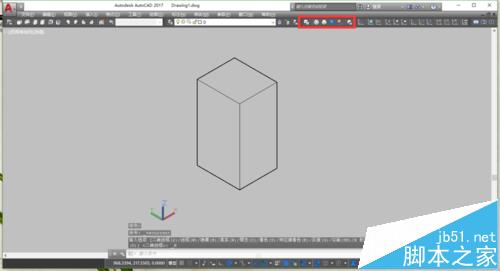

6、在“視覺樣式”選項卡中選擇其它的視覺樣式。這個時候繪制完成的三維實體就比較直觀了

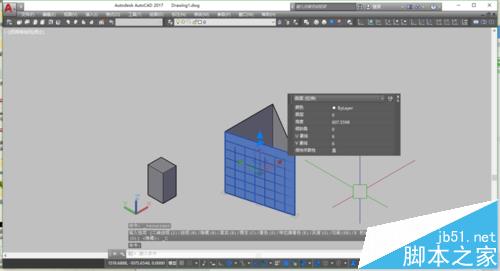

注意：要進行拉伸為三維實體的前提是：平面圖應為面域或者是封閉的多段線。如果不是的話，拉伸之后會成為曲面

注意事項：

注意二維圖是否為面域或封閉多段線。
