在CAD中經常要繪制直線、射線、構造線，這都屬于CAD中的線性對象，那么如何在CAD中操作，就可以準確的繪制出圖紙所要求的線呢，不是很難，按如下的操作步驟，很快就可以繪制出了。

1、直線的繪制

CAD中繪制直線有3種方法，

一、在菜單上單擊【繪圖】|【直線】。

二、在命令行中輸入LINE，并回車。

三、在【繪圖】工具欄中單擊【直線】按鈕。

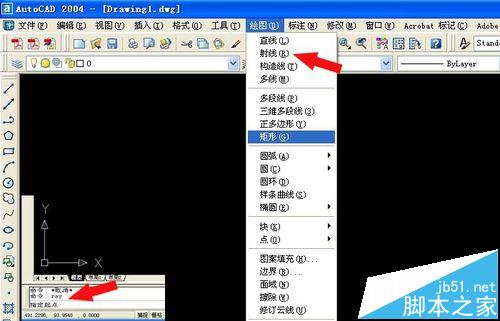

2、射線的繪制

CAD中繪制射線有2種方法，

一、在菜單上單擊【繪圖】|【射線】。

二、在命令行中輸入RAY，并回車。

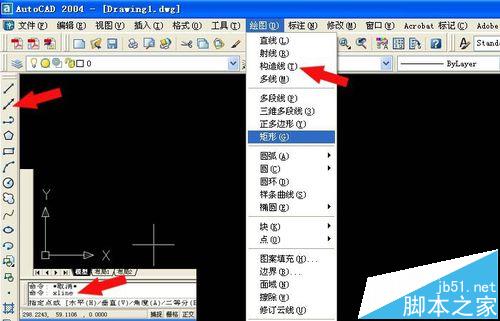

3、構造線的繪制

CAD中繪制構造線有3種方法，

一、在菜單上單擊【繪圖】|【構造線】。

二、在命令行中輸入XLINE，并回車。

三、在【繪圖】工具欄中單擊【構造線】按鈕。

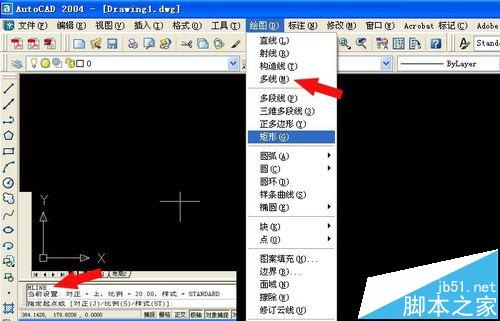

4、多線的繪制

CAD中繪制射線有2種方法，

一、在菜單上單擊【繪圖】|【多線】。

二、在命令行中輸入ML，并回車。

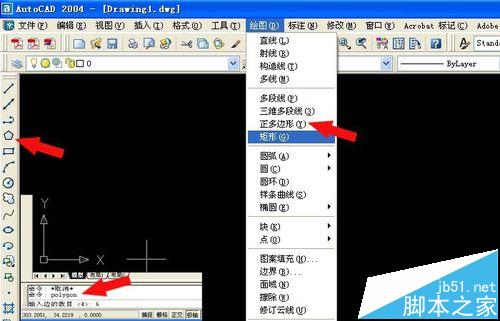

5、正多邊形的繪制

CAD中繪制構造線有3種方法，

一、在菜單上單擊【繪圖】|【正多邊形】。

二、在命令行中輸入POLYGON，并回車。

三、在【繪圖】工具欄中單擊【正多邊形】按鈕。

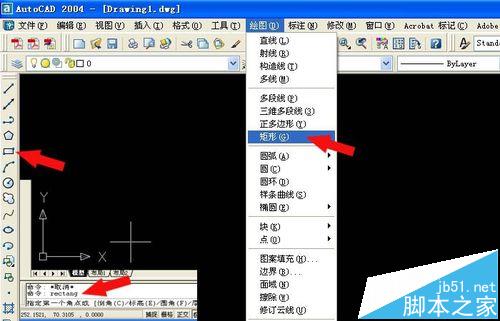

6、矩形的繪制

CAD中繪制構造線有3種方法，

一、在菜單上單擊【繪圖】|【矩形】。

二、在命令行中輸入RECTANG，并回車。

三、在【繪圖】工具欄中單擊【矩形】按鈕。
