CAD可以畫各種各樣的二維圖像，最常見的其中一種便是正多邊形，但是畫正多邊形有三種方法，不知道你嘗試過沒有，這三種方法便是：內接圓的畫法、外切圓的畫法、邊長畫法。

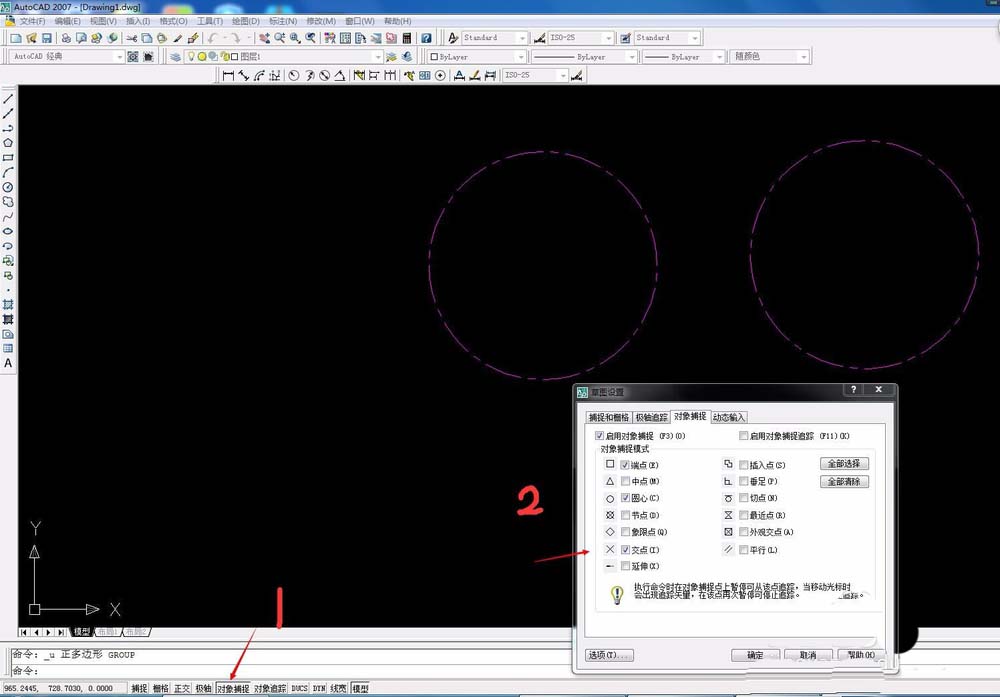

在開始畫圖之前先畫兩個半徑均為100的圓作為輔助對象，并右擊對象捕捉設置對象捕捉對象如下圖所示；此步驟是為了很方便的識別捕捉到圓心。

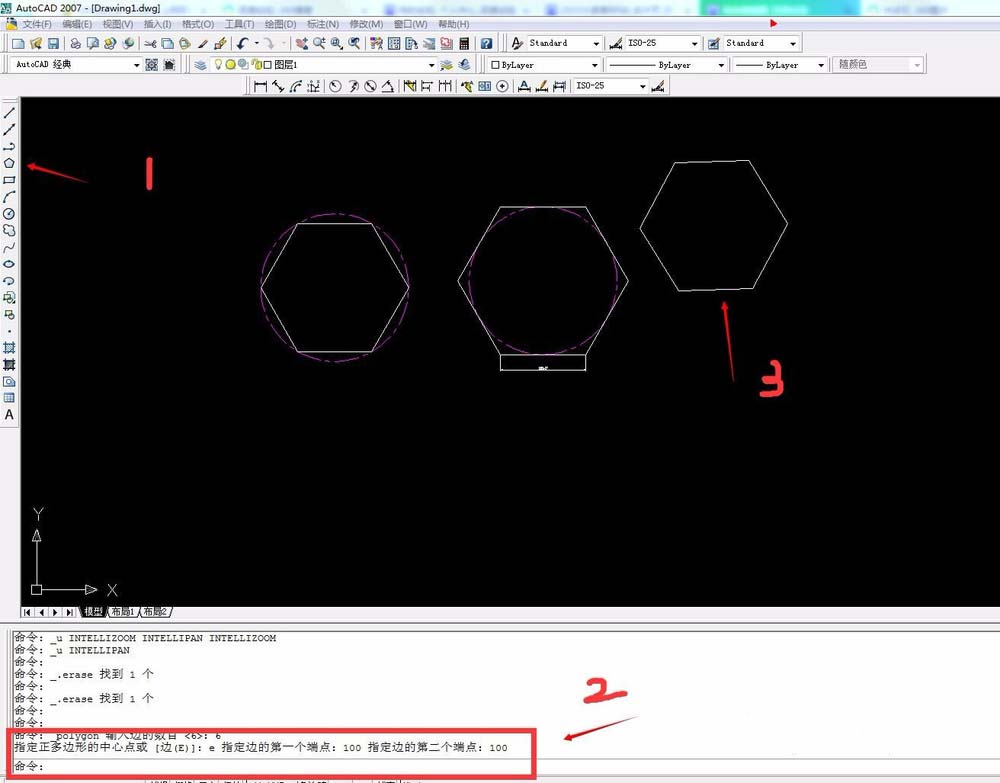

方法一：邊長的畫法

輸入邊數6回車，命令欄提示輸入指定正多邊形中點或邊E，輸入e回車，提示指定第一個端點時不要在工作區內亂點，直接去輸入邊長為100回車，接著第二個端點輸入100，這便得到一個邊長為100的正多邊形。

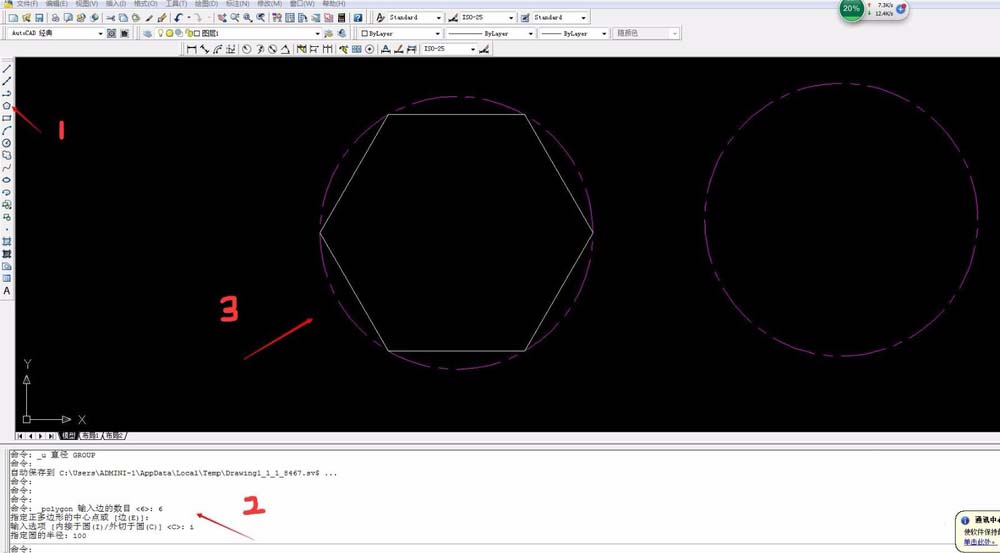

方法二：內接圓畫法

點擊多邊形工具，按照命令欄提示輸入正多邊形邊數6，然后指定正多邊形的中心即圓心單擊一下回車，繼續提示輸入內接圓i字母回車，輸入半徑100回車即可得到如圖。

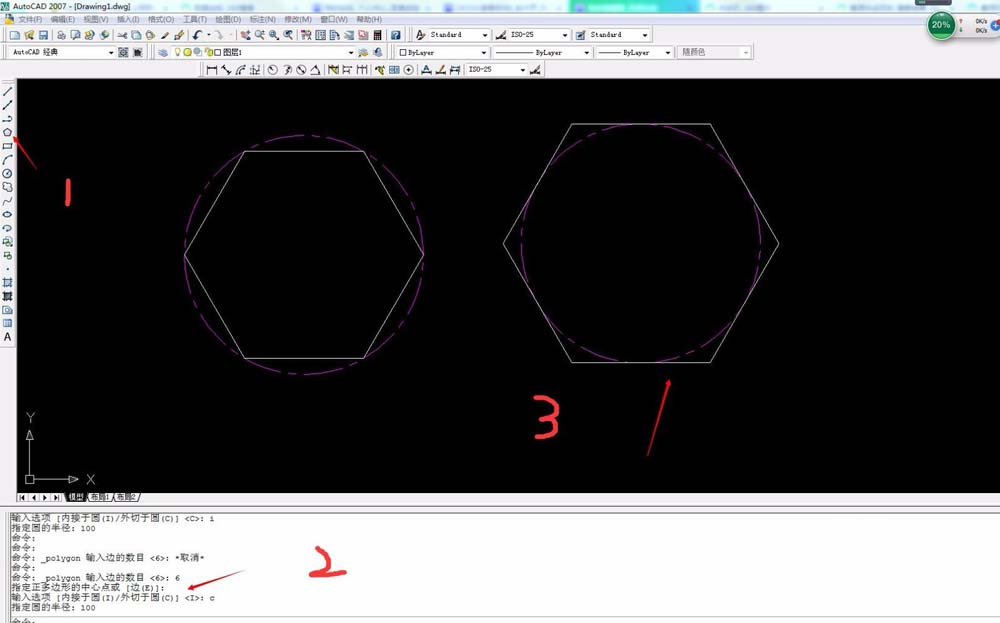

方法三：外切圓畫法

同樣點擊多邊形工具，按照命令欄提示輸入正多邊形邊數6回車，然后指定正多邊形的中心點單擊回擊，在命令欄輸入外切圓c字母回車，然后輸入100半徑回車便得到外切圓的畫法。
