在用cad做三維立體圖時，明明用了真實視圖，卻還是有很多線條。問了好多人，大都是答非所問，說是新建圖層并隱藏。但是那么做的話，整個圖就隱藏了。我cad都是自學的，摸索了好久才搞明白 ，現在分享給大家。

1、打開電腦中的CAD文件，我們以這個起重鉤為例。

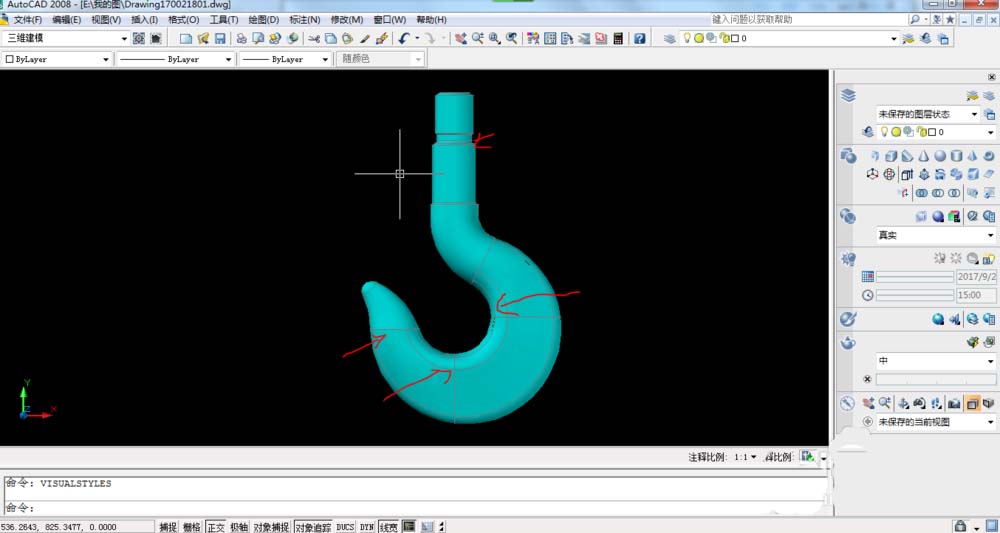

2、點擊打開，我們看到有很多多余的線條（這還是把二維線框條數調到最少顯示的情況，如果是默認值，還會更多）

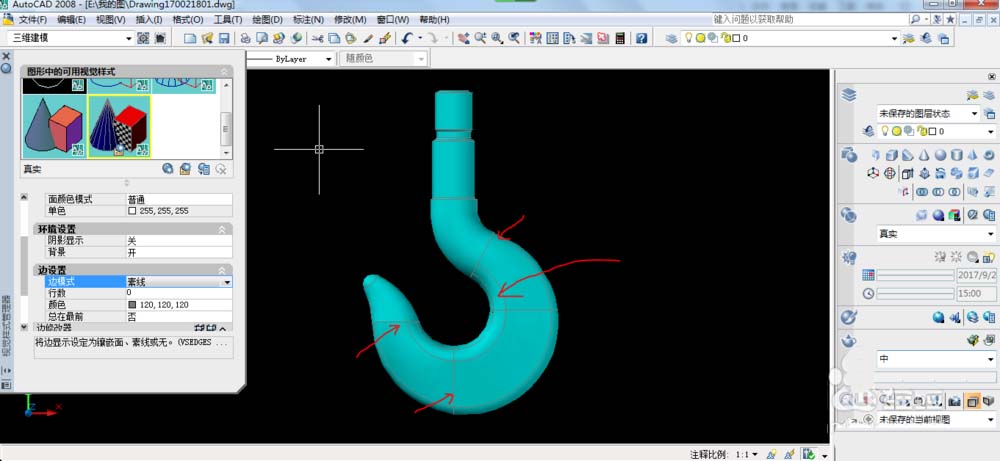

3、點擊右側的“視覺樣式管理器”，選擇真實視覺樣式。這時我們發現“視覺樣式管理器”的“邊設置”里“邊模式”顯示“素線”，這是問題的關鍵

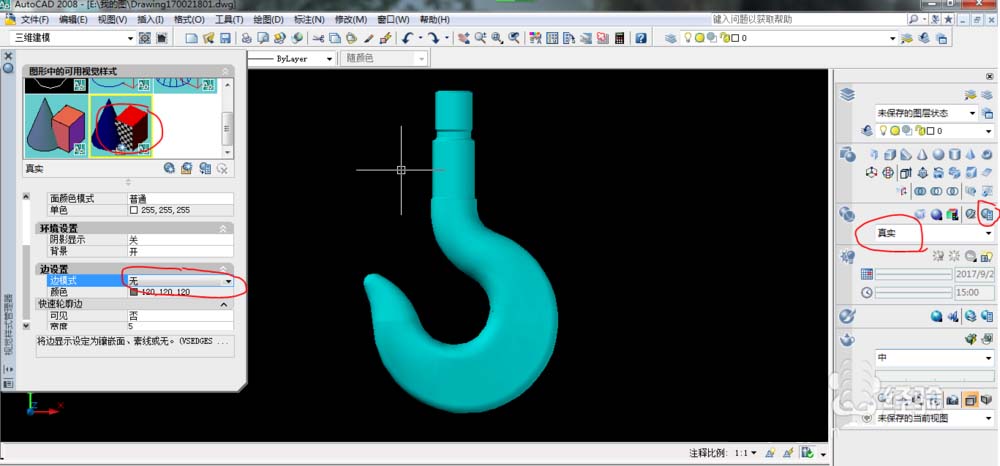

4、這時我們把“邊設置”“邊模式”改為“無”之后就好了，如圖：
