CAD2017怎么設置圖形界線?

2020-07-20 13:06:34
字體:
來源:轉載
供稿:網友

什么是CAD圖形界線呢:圖形界線好比一第A4的紙張的邊界,在CAD軟件中,圖形界限設置主要應用在大型的圖紙當中,當CAD中的圖形大而且多,這時就不能再對圖紙進行放大時,說明圖形的界限需要設置了;關于CAD圖形界限的設置請看以下教程。

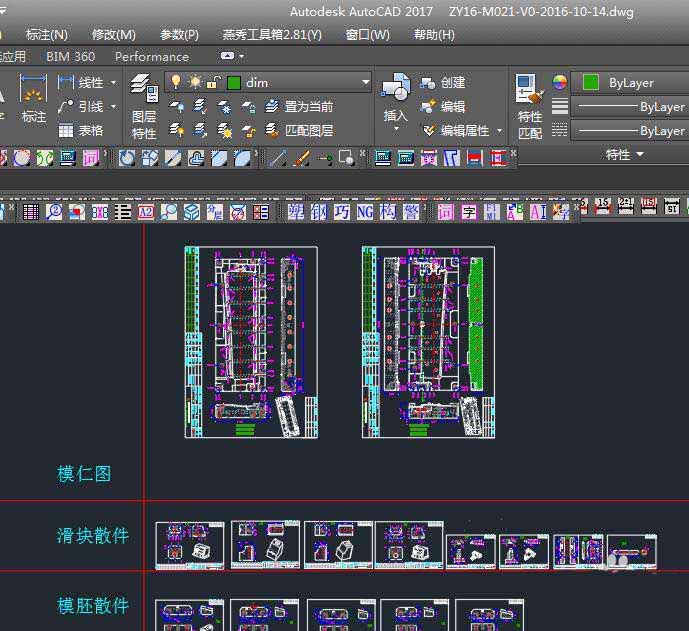

1、打開一張圖紙或新建一第圖紙,為了便于操作,我這里是打開一張圖紙;

2、在CAD2017命令輸入窗口輸入limits,其提示如下:

3、在命令行提示輸入左下角的點時,此時的尺寸直接默認的為0即可

4、在提示輸入右上角的點時,此時就需要輸入了,輸入的原則可以參考GB圖紙標準,如A0/A4等;

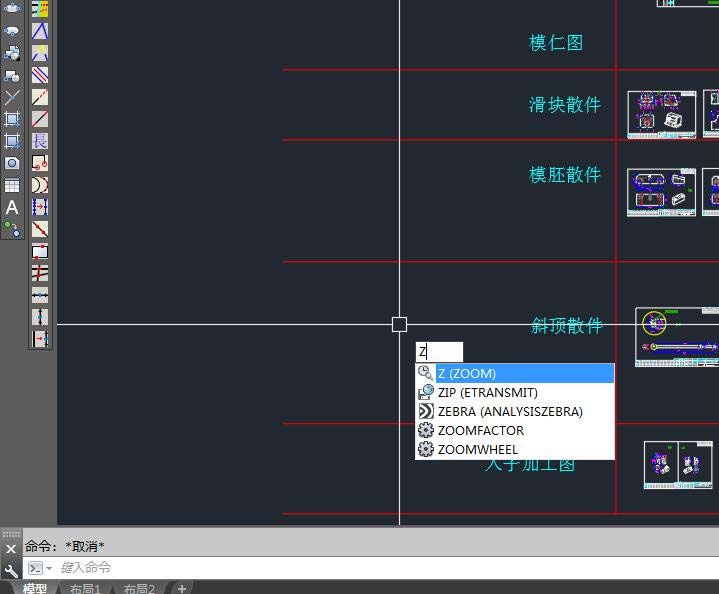

5、CAD圖形界限設置完成后,可以在命令行輸入Z;

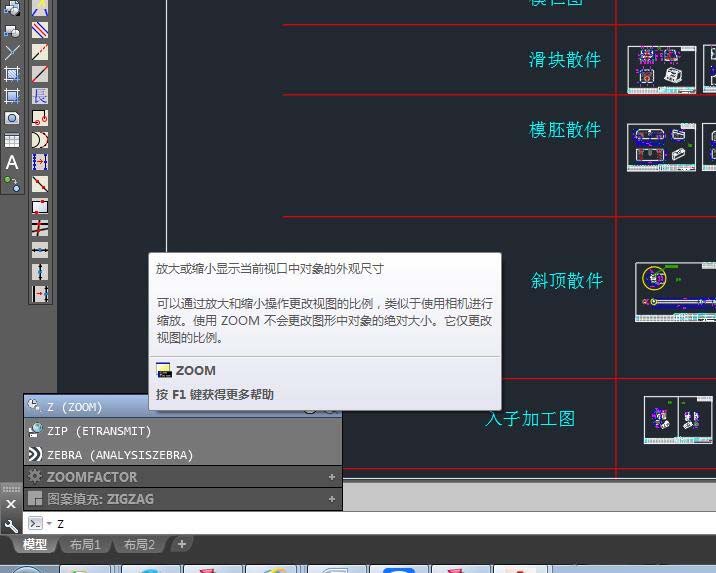

6、Z是指ZOOM命令,其功能是用來等比縮放圖形;

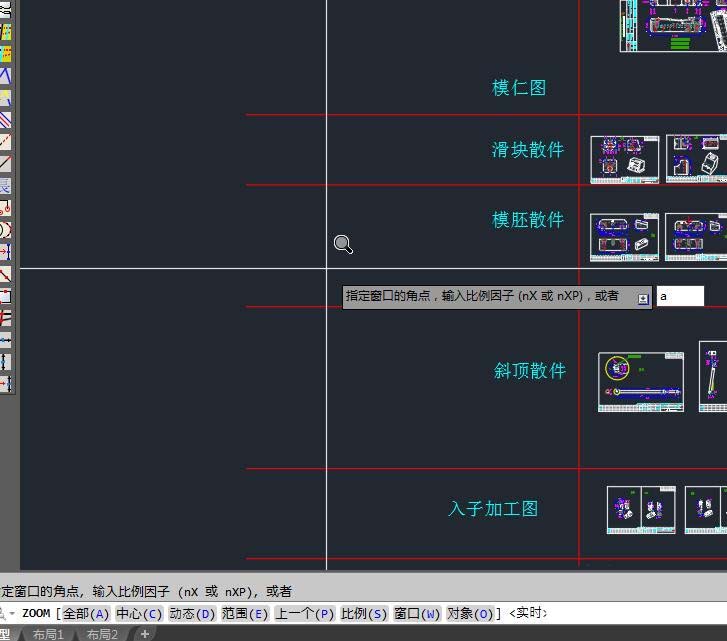

7、進入Z命令后,然后輸入字母A,敲擊回車鍵后;

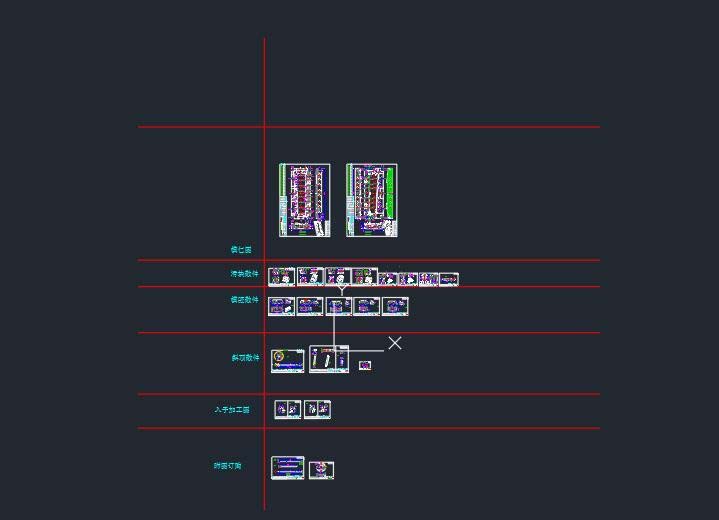

8、CAD2017繪圖窗口中的圖紙就會進行縮放操作了。
