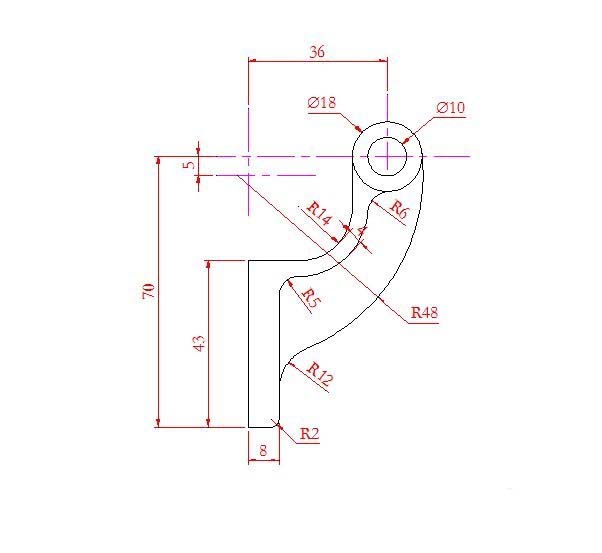

這個練習題是需要多向思維才可以做出來的，因?yàn)橛幸粋€(gè)R48的圓的圓心沒有辦法做定位，所以這也就是這個圖形的關鍵所在。以下我來講解如何繪制圖這個圖形。

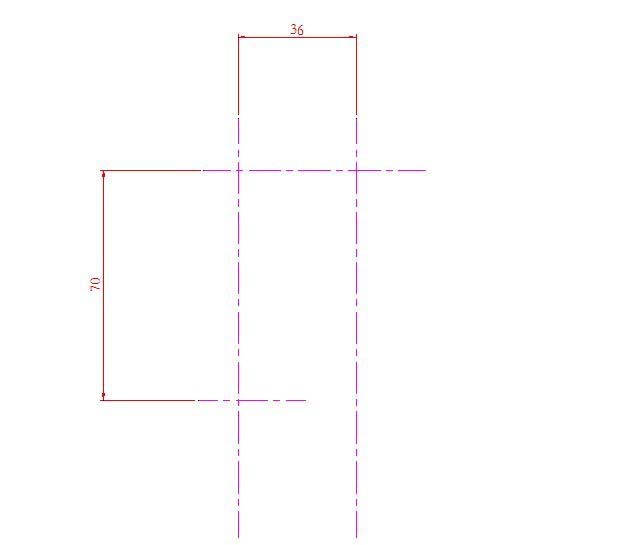

1、做中心線，確定好我們所需的主體關鍵定位點。

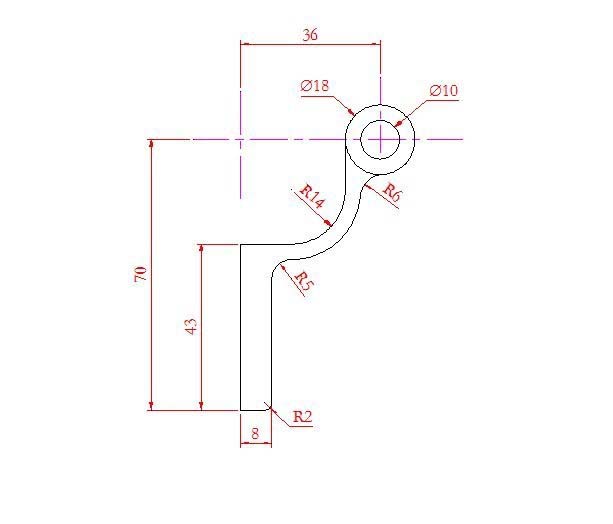

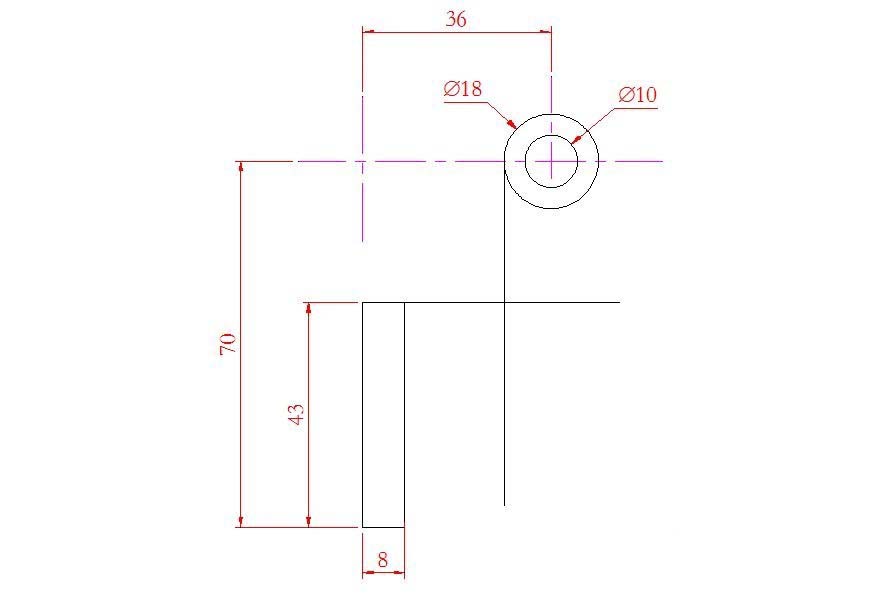

2、找到中心線交點，畫直徑18和直徑10的圓，以垂直距離70的下水平中心線做偏移，水平偏移8，向上偏移43，偏移上來的這條線向右邊多拉長一點，在直徑18的圓的左邊的象限點為起點，做一條垂直線向下延長

3、用圓角命令，做半徑14的圓，以上一步兩條延長并相交的直線做圓角。用偏移的命令，將半徑14的圓向外（也是向右下方）偏移4，用圓角命令，做半徑5，半徑6，半徑2的圓弧

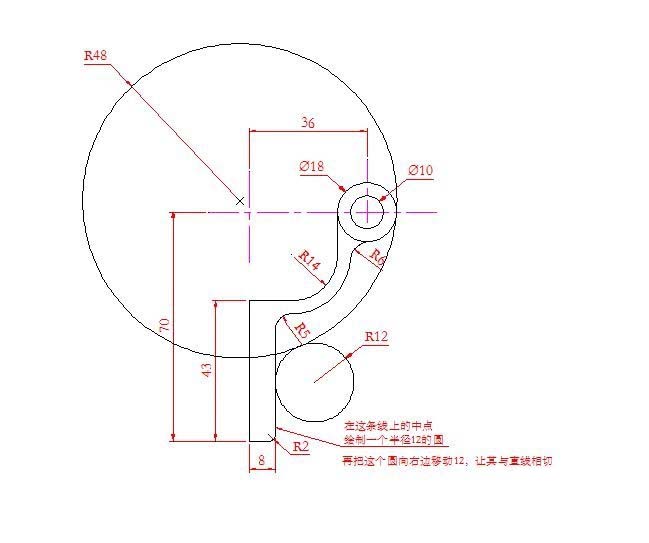

4、用水平距離為8的右邊那條垂直線為參照，以條線上的中心為圓心，繪制一個半徑12的圓，然后再把這個圓向右邊移動12，讓其與垂直線相切，用畫圓命令里的（相切、相切+半徑）繪制半徑48的圓。（兩個切點分別在半徑12的圓和直徑18的圓上）

5、把上方的水平中心線向下偏移5。關鍵操作說明：把半徑12、半徑48的圓向下移動一些距離，要移多少呢？看以下說明：我們知道半徑48的圓的圓心是在剛才垂直偏移下來5mm的這條線上，但，但水平距離我們是不知道的，所以才用到剛才半徑12的圓來做參照了。

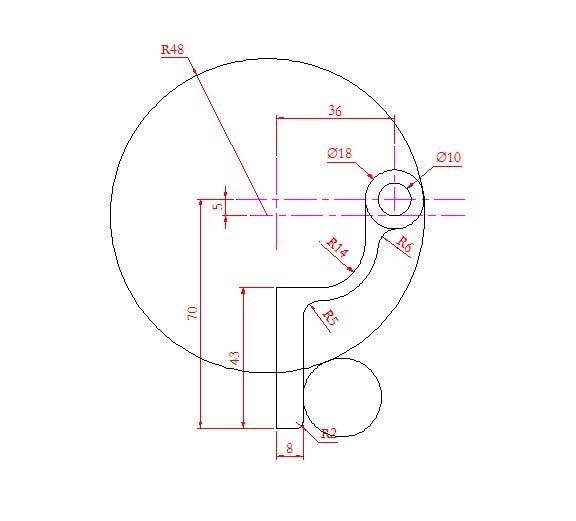

輸入移動命令（簡寫：M）。選擇半徑12、半徑48的圓，以半徑48的圓的圓心為移動基點，垂直向下移動到5mm的中心線上的垂直點上即可。（注意，這個時候一定要打開正交模式），效果如圖

6、最后把圖形多余的元素修剪掉，再做尺寸標注，完成。
