本文匯集整理CAD文件與其他各種格式的轉換方法和技巧，以及CAD與其他軟件之間的相互導入和導出。

一、CAD文件的保存格式

CAD文件可以保存為2種文件格式：dwg圖形文件格式和dxf圖形交換文件格式。其中dxf格式是二進制格式，適用于與其他軟件之間進行格式交換保存，例如3DMax、Potoshop等軟件。

二、CAD文件不同版本轉換

在任何版本的CAD中，可以將圖形文件【保存】或【另存為】為當前版本以及更低版本的DWG文件或DXF文件。

也可以OPtions命令打開【選項】窗口，在【打開和保存】選項卡中，在【另存為】中設置默認保存的dwg版本。

1、CAD文件轉PDF文件

1）左上角“A”字下拉菜單 -> 輸出 ->  PDF。

2）Ctrl+P或plot命令打開【打印】窗口，在【打印機/繪圖儀】中選擇“DWF To PDF.pc3”，然后選擇圖形區域打印。

2、CAD文件轉JPG文件

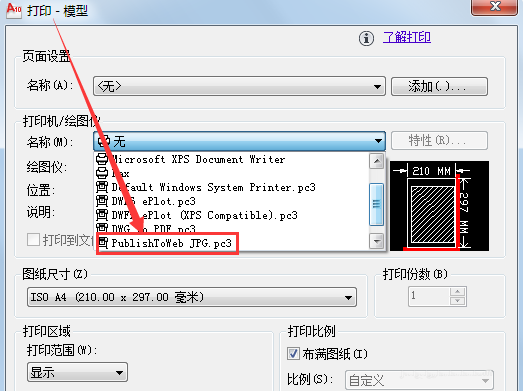

Ctrl+P或plot命令打開【打印】窗口，在【打印機/繪圖儀】中選擇“PublishToWeb JPG.pc3”，然后選擇圖形區域打印。

3、CAD文件轉PNG文件

Ctrl+P或plot命令打開【打印】窗口，在【打印機/繪圖儀】中選擇“PublishToWeb PNG.pc3”，然后選擇圖形區域打印。

4、CAD文件轉CDR文件

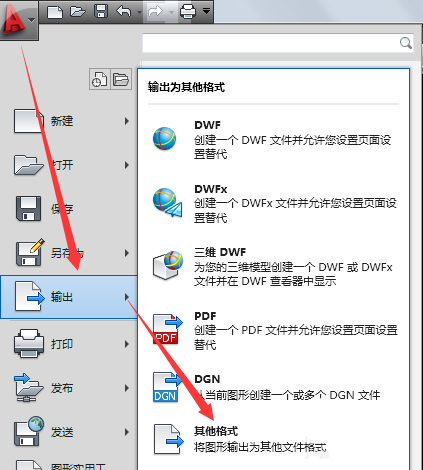

1）在CAD中，左上角“A”字下拉菜單 -> 輸出 -> 其他格式，打開【輸出數據】對話框，輸出WMF文件。

2）在CORELDRAW中，新建文件，文件 -> 輸入（Ctrl+I快捷鍵），輸入WMF文件。輸入的WMF為單個群組，可以解散群組后修改，然后保存為CDR格式。
