在建筑圖繪制工作中，會遇到很多圖塊要是一樣的，有些大同小異，相同的圖塊可以同用，但是不同的時候呢，在這里我們在創建圖塊的時候，就需要創建一個動態的圖塊來滿足繪圖工作的需要。動態塊在我們繪制好動態就不會受尺寸的約束，我們就可隨時根據實際情況來調整這扇門、窗的大小。下面我們以門的塊繪制好，繪制好的門轉化為塊，再由塊轉換為動態塊。

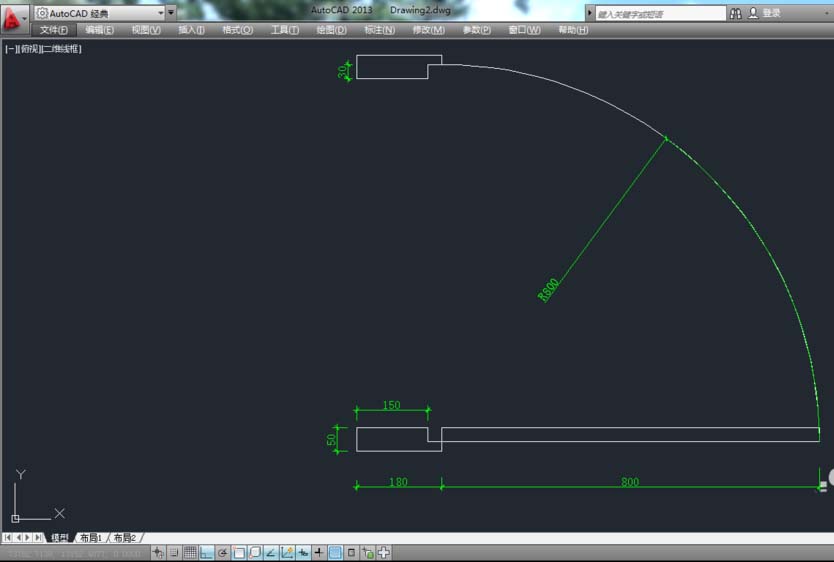

1、先繪制好平圖圖，門的圖塊。注意經圖有標注意在方便理解。如下圖：

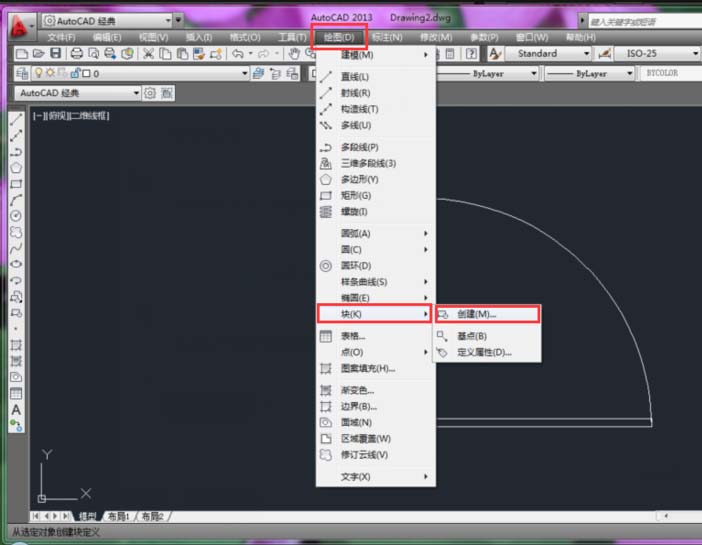

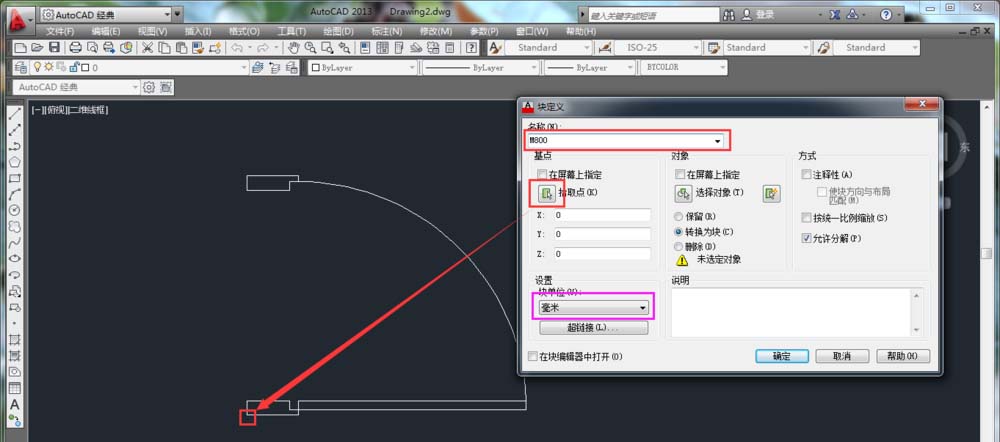

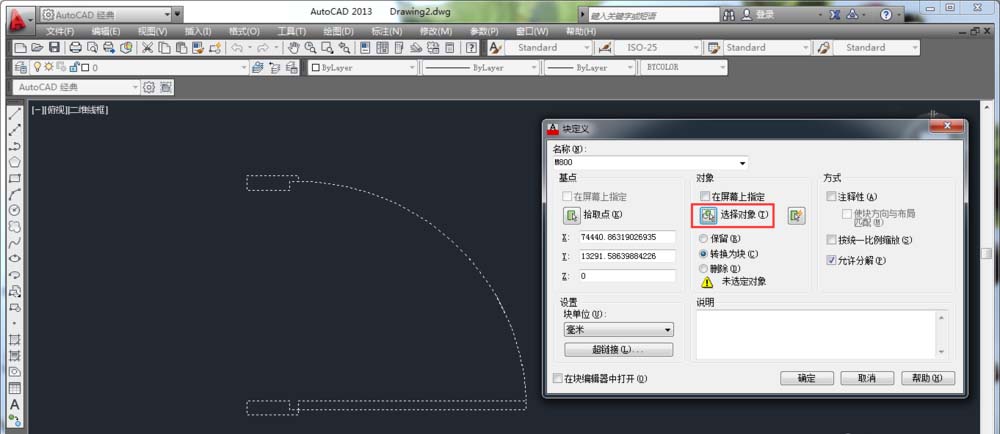

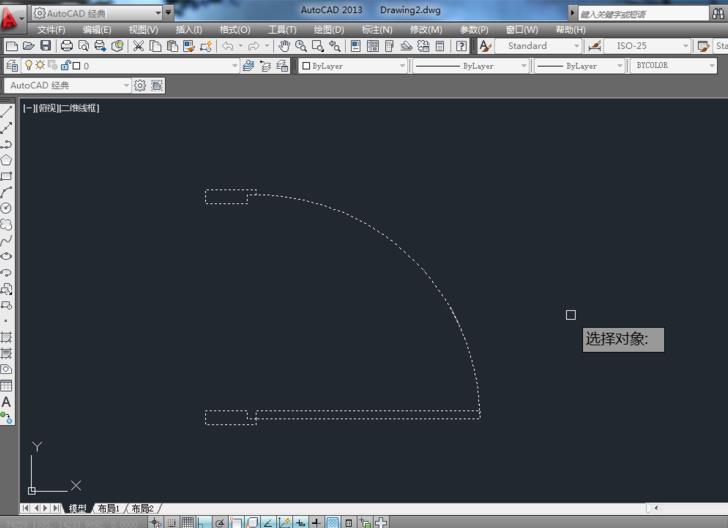

2、刪除標注。執行“創建塊”命令（B）/“繪圖”---“塊”---“創建”。將門對象創建為圖塊，創建圖塊的名稱為“M800”。點擊“確定”塊就創建完成了。

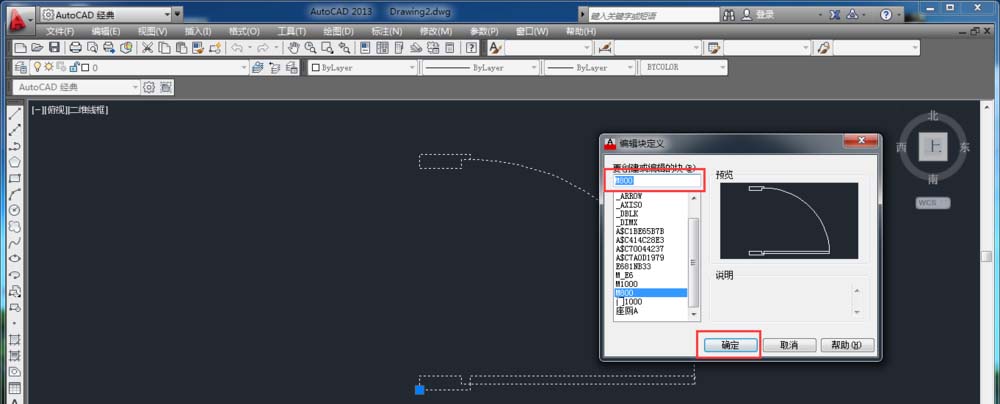

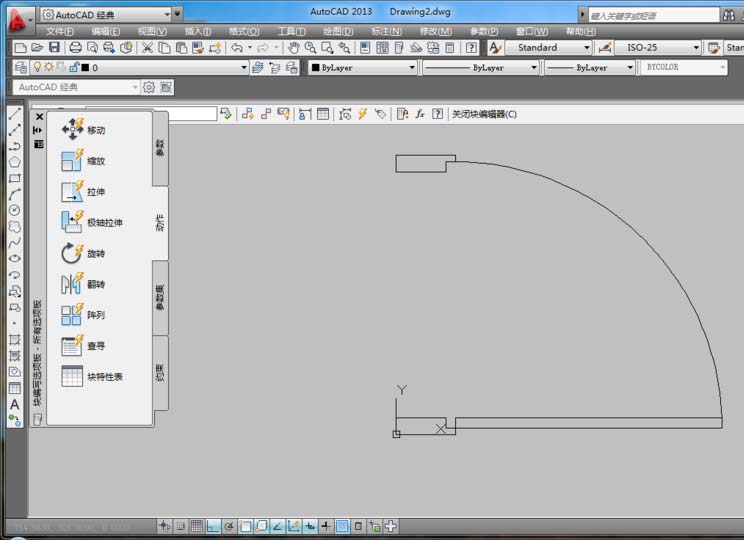

3、雙擊已經創建的塊，彈出塊“編輯塊定義”對話選擇框，選擇被編輯的塊，確定，如下圖:

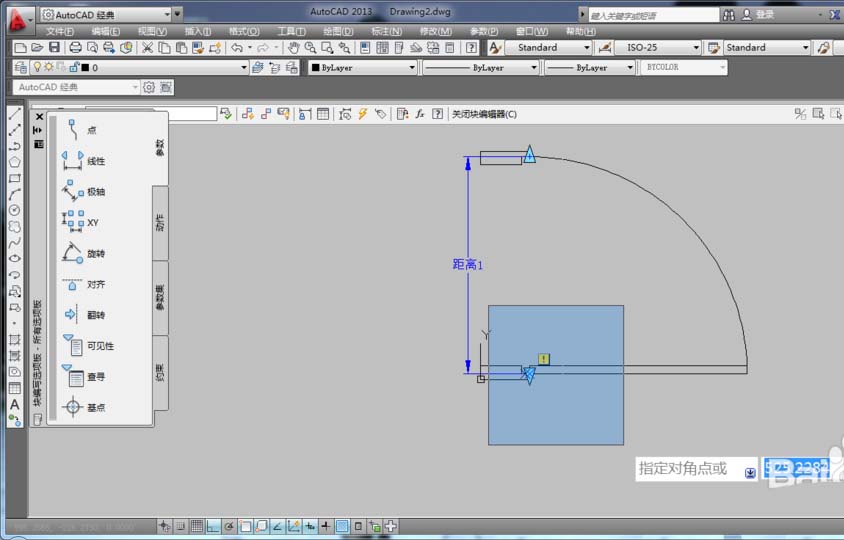

4、在“塊編寫選項板”中的“參數”選項中選擇“線性”項，根據命令行提示，創建一個線性參數，如圖所示。

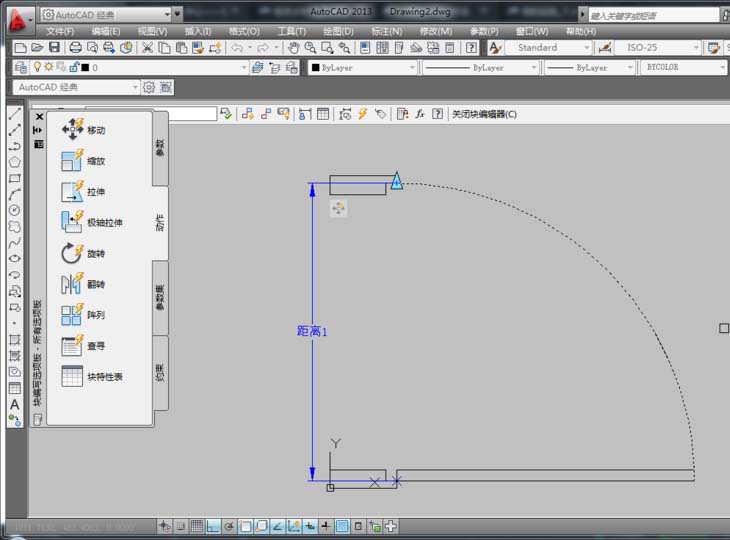

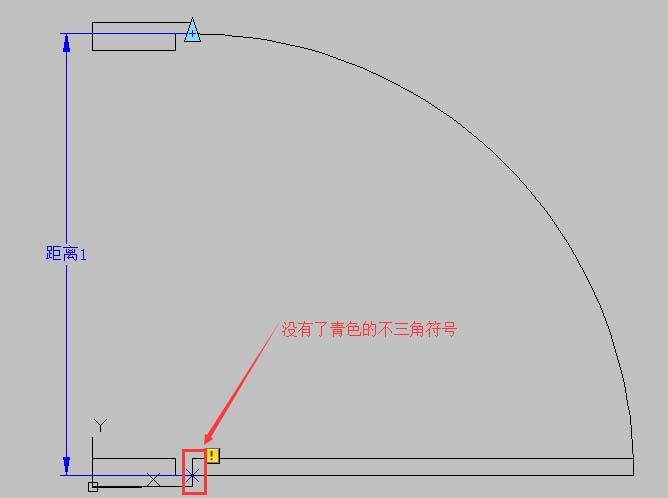

5、刪除“線性”參數的向下箭頭。如下圖：

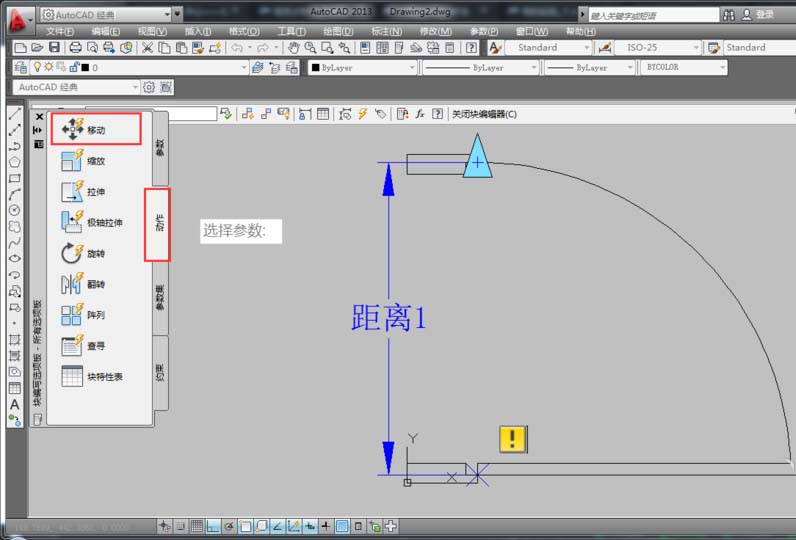

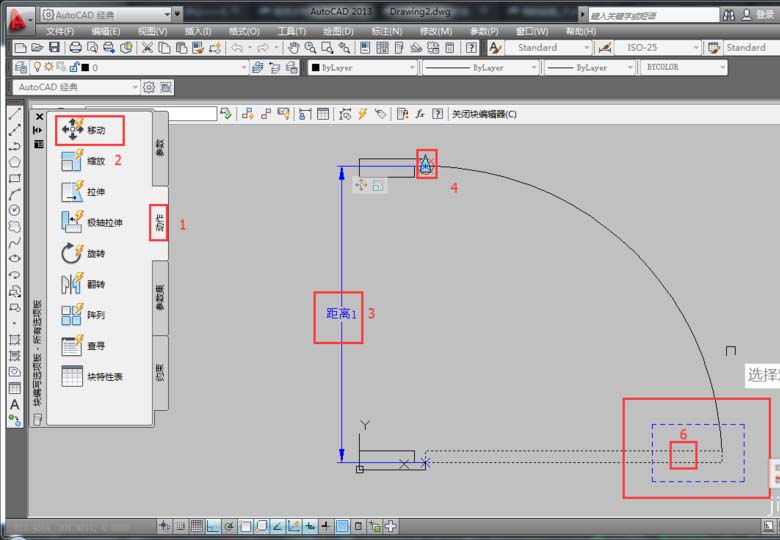

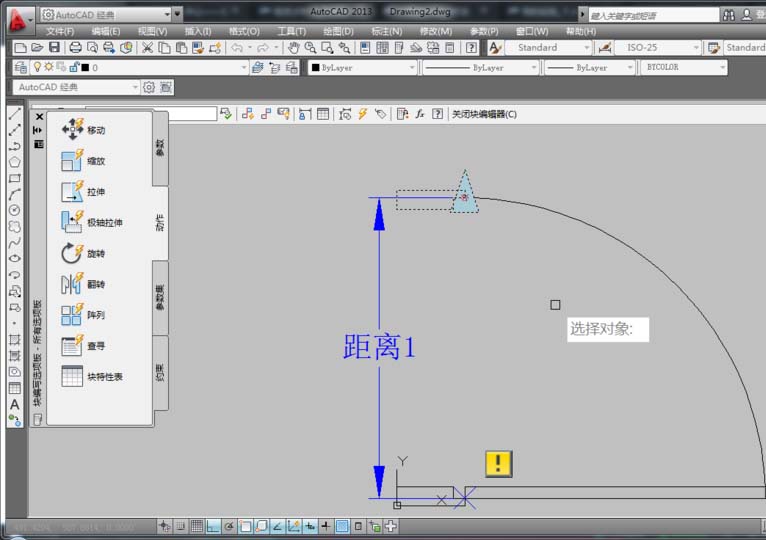

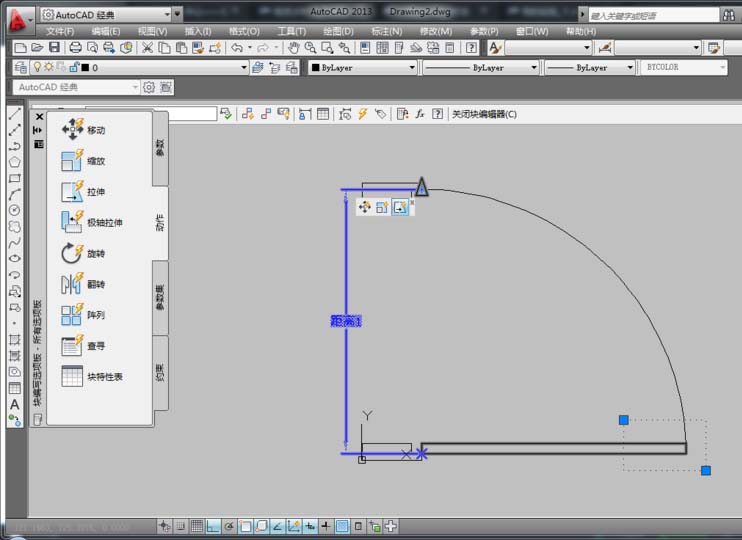

6、在“塊編寫選項板”中的“動作”選項中選擇“移動”項，然后根據命令行提示，在選擇參數時，選擇已經創建的線型（距離1），系統提示“選擇對象：”時，選擇門框對象，按空格鍵確定，從而形成了一個移動圖標，表示創建好了移動。如圖所示。

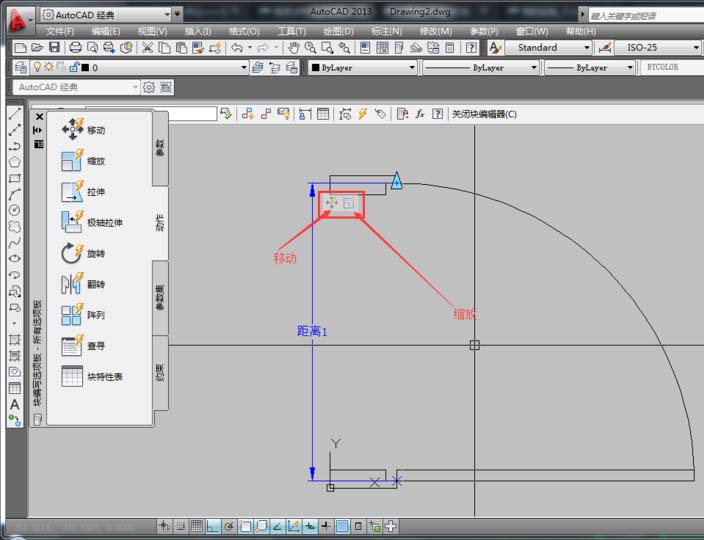

7、在“塊編寫選項板”中的“動作”選項中選擇“縮放”項，然后根據命令行提示，在選擇參數時，選擇已經創建的線型（距離1），系統提示“選擇對象：”時，選擇開門弧型對象，按空格鍵確定，從而形成了一個縮放圖標，表示創建好了縮放。如圖所示。

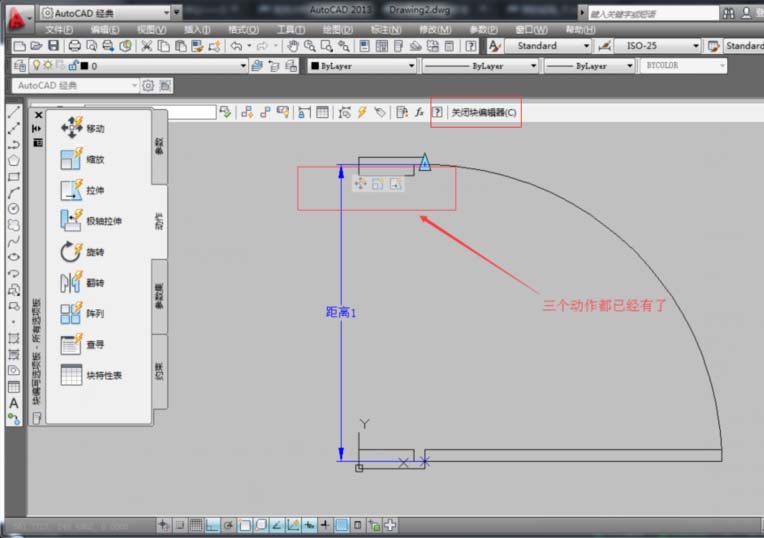

8、在“塊編寫選項板”的“動作”選項中選擇“拉伸”項，然后根據命令行提示，選擇創建的線型，系統提示“選擇對象：”時，選擇所有門板對象，按空格鍵確定，從而形成了一個拉伸圖標，表示創建好了動態拉伸。如圖所示。

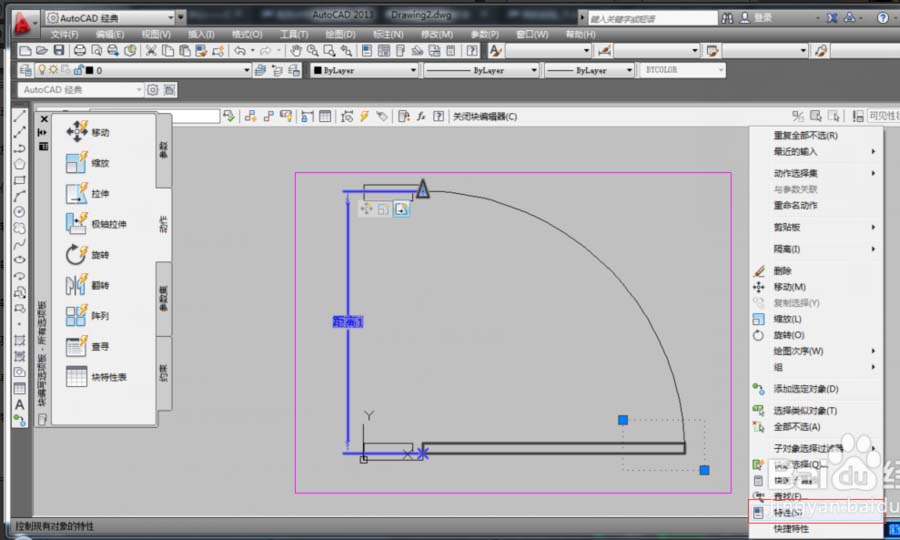

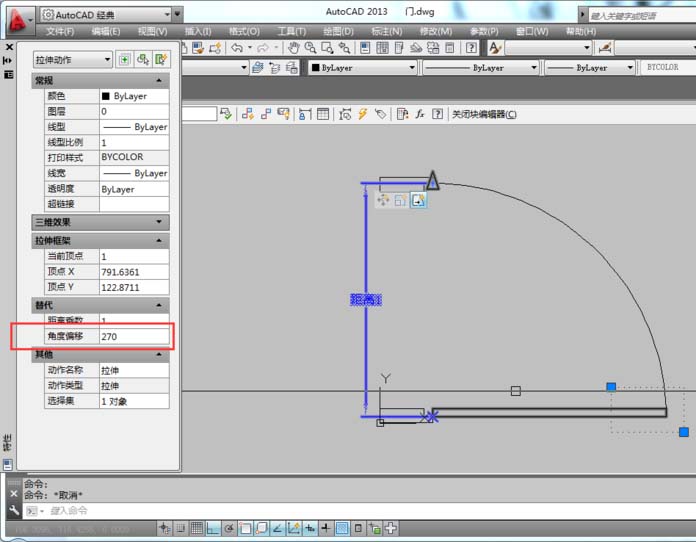

9、選擇形成了一個拉伸圖標，在空白處點擊鼠標右鍵選擇“特性”。如圖所示。修改"角度偏移"值：270,如圖所示。
