下面介紹用cad如何對三維圖形進行剖切，抽殼。

一、對三維圖形抽殼

1、選擇修改/實體編輯/抽殼。

2、選擇需要抽殼的三維實體。

3、然后選擇刪除面，按回車確定操作。

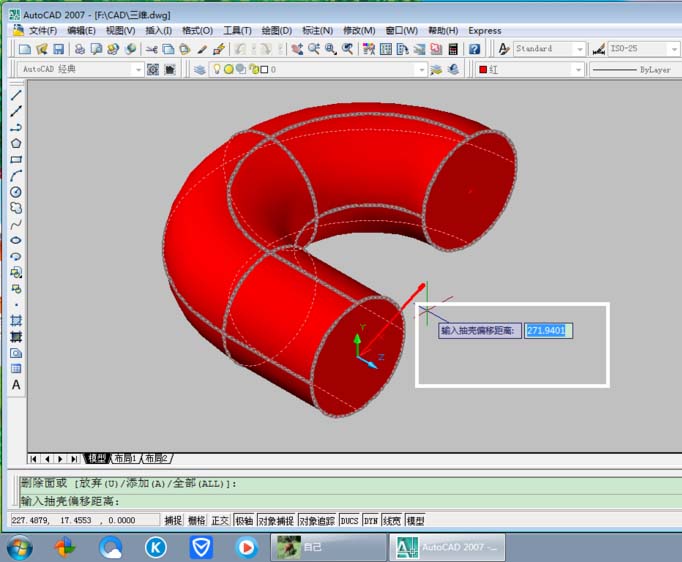

4、選擇適當?shù)?strong>抽殼距離（殼的厚度），回車確定。

5、之后多次回車確定操作，后面的抽殼是指下一步操作，一開始已經抽殼，直接回車確定。

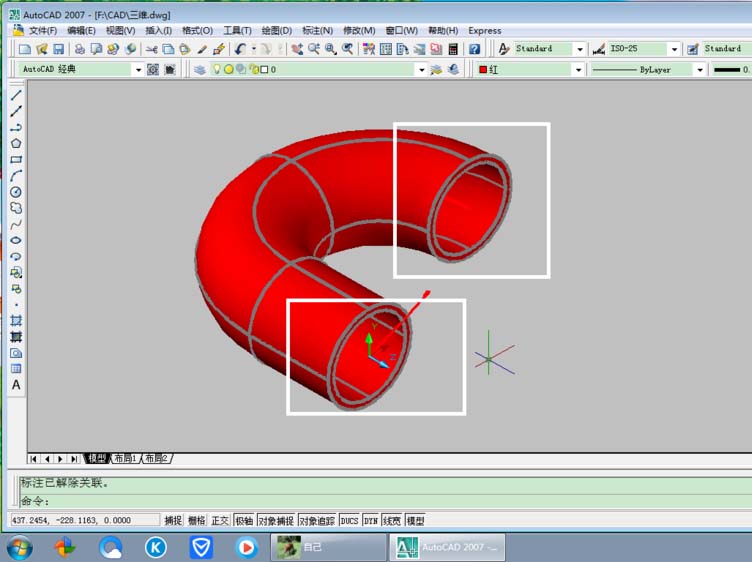

6、下面為抽殼后的效果。

二、剖切

1、選擇修改/三維操作/剖切。如圖。

2、選擇剖切實體。

3、輸入需要剖切的坐標系，并回車。圖中為zx坐標。

4、選擇，已經輸入坐標上的兩點。選擇坐標0點，在向下拉，在z軸點選，回車確定（圖中）。

5、下圖即為最后的剖切效果。
