CAD繪圖之前，首先需要根據實際需求確定使用的圖框。有了圖框之后，才可以在圖框范圍內繪圖、打印。這些圖框一般保存在一個CAD模板文件中，方便以后使用。本教程以繪制A4圖框為例（常用的A4書籍裝訂為例，A4紙豎著放，裝訂線在紙張右側）。

1、首先需要知道常用紙張尺寸的國家標準，下圖列出了A0，A1，A2，A3，A4的國標。圖紙一般是需要預留裝訂邊的，表格中的留白2指的就是在預留裝訂邊時，圖紙區域和圖框的距離。

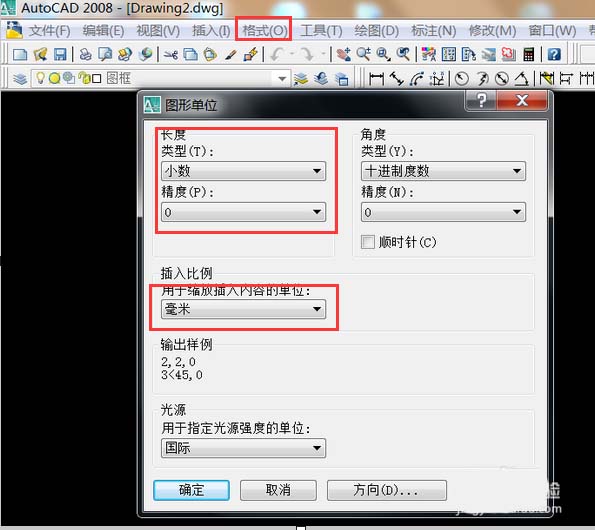

2、我們開始繪制A4圖框，首先打開CAD，新建空白文件。點擊菜單中的格式->單位，設置經度為“0”，單位為“毫米”，設置完畢后點擊確定。

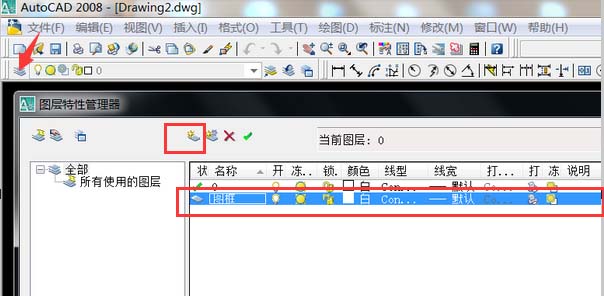

3、打開圖層管理器，一個圖框圖層。（圖框單獨一個圖層，方便管理）；

4、在繪圖里面選擇矩形，或者輸入指令REC，畫一個長度為297mm，寬度為210mm的矩形。

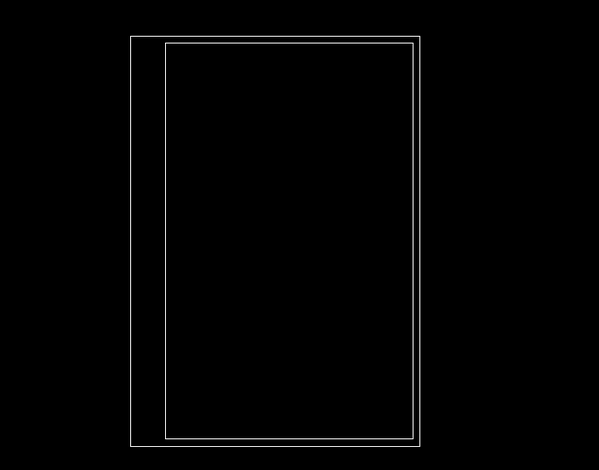

5、接著繪制圖紙區域，按標準預留裝訂線的情況，圖紙區域距圖框為5mm。使用偏移指令：o ，將繪制的矩形向內偏移5mm。然后調整內側矩形的左邊框，所的左邊框距離左圖框為25mm。

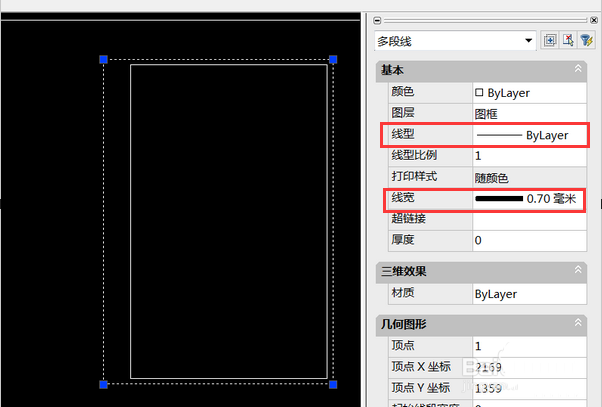

6、選定外邊框，右擊設置屬性，把線型設置為線性，線框0.7mm。內邊框（圖紙區域）根據情況設置線型,線框可以設置的大一點，更加明顯，美觀。

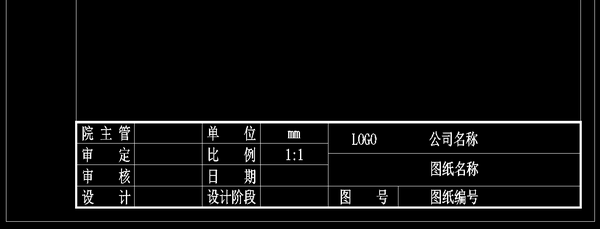

7、接下來繪制標題欄，這里沒有統一的規范，一般根據實際情況設置。標題一般需要包含：公司名稱，圖紙名稱，圖紙編號，圖例，圖紙單位，日期，設計人等信息。

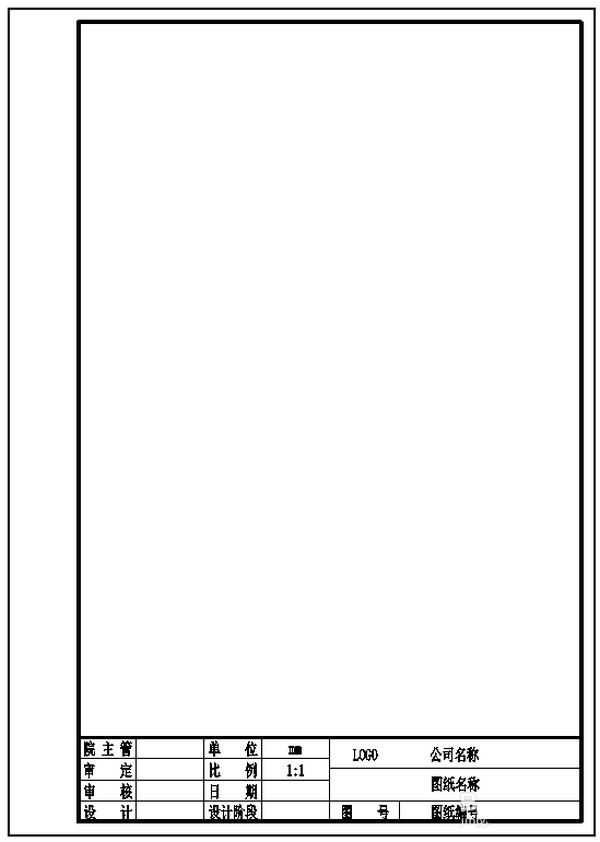

8、最終效果如圖。繪制好的各種圖框，可以保存在一個模板文件中，也可以保存為塊使用。
